R - Redukcja symateryczna chemoodporna wykonana z tworzyw sztucznych

Przeznaczone do łączenia rur i elementów o średnicy zewnetrznej D. Łączenie z innymi kształtkami możliwe jest tylko przy pomocy rury o średnicy zewnętrznej D.

Wykonanie:

  • redukcja symetryczna
  • do montażu na zewnątrz rury
  • formowane ciśnieniowo do 315mm
  • formowane maszynowo od 355mm
  • minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
  • zakończenia mufowe
  • łączenie przez spawanie

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak materiał

Wymiarowanie:
Redukcja R [x] - [d1] - [d2]
[x] - typ materiału
[d1][d2] - średnice kanału wentylacyjnego w mm

Wersje materiałowe:

  • PVC (RAL 7011),
  • PPS (szary RAL 7037)
  • PP (RAL7032),
  • PE (czarny),
  • PPs-el (czarny),
  • PVDF (naturalny),
  • PVC-UV (biały),

Oznaczanie:

Typ R1 R2 R3 R4 R5 R6 R9
Materiał PVC PPs PP PE PPs-el PVDF PVC-UV

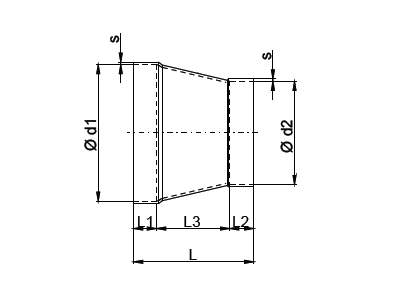

Wymiary

d1 - d2
[mm]
PVC,PVC-C,PVC-UV PPs, PP, PE, PPs-el,PVDF
  L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
s
[mm]
m
[kg]
L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
s
[mm]
m
[kg]
0063-0050 80 25 35 20 3,0 0,1 83 35 35 23 3,0 0,1
0075-0050 115 35 35 45 3,0 0,1 115 35 35 45 3,0 0,1
0075-0063 95 35 25 35 3,0 0,1 95 35 35 35 3,0 0,1
0090-0050 145 35 35 75 3,0 0,1 195 35 35 75 3,0 0,1
0090-0063 125 35 25 65 3,0 0,1 125 35 35 65 3,0 0,1
0090-0075 110 35 25 40 3,0 0,1 110 35 35 40 3,0 0,1
0110-0050 175 40 35 100 3,0 0,2 170 40 35 95 3,0 0,1
0110-0063 165 40 25 100 3,0 0,2 165 40 35 100 3,0 0,1
0110-0075 170 40 35 95 3,0 0,2 170 40 35 95 3,0 0,2
0110-0090 120 35 35 50 3,0 0,2 125 40 35 50 3,0 0,2
0125-0050 215 40 35 140 3,0 0,2 215 40 35 140 3,0 0,2
0125-0063 195 40 25 130 3,0 0,3 195 40 35 130 3,0 0,2
0125-0075 195 40 35 110 3,0 0,3 185 40 35 110 3,0 0,2
0125-0090 155 40 35 80 3,0 0,2 155 40 35 80 30 0,2
0125-0110 115 40 35 40 3,0 0,2 115 40 40 40 3,0 0,1
0140-0050 240 40 35 165 3,0 0,2 240 40 35 165 3,0 0,2
0140-0063 225 40 25 160 3,0 0,3 235 40 35 160 3,0 0,2
0140-0075 210 40 35 135 3,0 0,3 210 40 35 135 3,0 0,2
0140-0090 185 40 35 185 3,0 0,3 185 40 35 110 3,0 0,2
0140-0110 150 40 40 150 3,0 0,3 150 40 40 70 3,0 0,2
0140-0125 120 40 40 40 3,0 0,2 120 40 40 40 3,0 0,2
0160-0050 275 40 35 200 3,0 0,3 275 40 35 200 3,5 0,3
0160-0063 260 40 25 195 3,0 0,4 260 40 35 195 3,5 0,3
0160-0075 250 40 35 175 3,0 0,4 250 40 35 170 3,5 0,3
0160-0090 220 40 35 145 3,0 0,4 220 40 35 145 3,5 0,3
0160-0110 190 40 35 115 3,0 0,3 185 40 35 110 3,5 0,3
0160-0125 145 40 40 65 3,0 0,3 160 40 40 80 3,5 0,2
0160-0140 130 40 40 50 3,0 0,3 130 40 40 50 3,5 0,2
0180-0050 330 50 35 245 3,0 0,5 330 50 35 245 3,5 0,4
0180-0063 310 50 25 235 3,0 0,5 310 50 35 230 3,5 0,4
0180-0075 295 50 35 210 3,0 0,5 295 50 35 210 3,5 0,4
0180-0090 270 50 35 180 3,0 0,5 270 50 35 180 3,5 0,3
0180-0110 235 50 40 145 3,0 0,5 235 50 40 145 3,5 0,3
0180-0125 210 50 40 115 3,0 0,4 210 50 40 115 3,5 0,3
0180-0140 180 50 40 90 3,0 0,4 180 50 40 90 3,5 0,3
0180-0160 150 50 50 50 3,0 0,4 140 50 40 50 3,5 0,2
0200-0050 380 50 35 295 3,0 0,7 380 50 35 295 3,0 0,4
0200-0063 345 50 25 270 3,0 0,6 345 50 25 270 3,0 0,4
0200-0075 335 50 35 250 3,0 0,6 330 50 35 250 3,0 0,4
0200-0090 305 50 35 220 3,0 0,6 305 50 35 220 3,0 0,4
0200-0110 300 50 40 210 3,0 0,5 300 50 40 210 3,0 0,4
0200-0125 245 50 40 155 3,0 0,5 245 50 40 155 3,0 0,4
0200-0140 215 50 40 125 3,0 0,5 215 50 40 125 3,0 0,3
0200-0160 195 50 50 95 3,0 0,4 195 50 50 95 3,0 0,4
0200-0180 150 50 50 50 3,0 0,4 155 50 50 50 3,0 0,3
0225-0050 425 50 35 340 3,0 0,8 425 50 35 340 3,0 0,6
0225-0063 390 50 25 215 3,0 0,8 390 50 25 315 3,0 0,5
0225-0075 380 50 35 295 3,0 0,8 380 50 35 295 3,0 0,5
0225-0090 350 50 35 265 3,0 0,8 350 50 35 265 3,0 0,5
0225-0110 320 50 40 230 3,0 0,7 320 50 40 230 3,0 0,5
0225-0125 290 50 40 200 3,0 0,7 290 50 40 200 3,0 0,5
0225-0140 260 50 40 170 3,0 0,7 260 50 40 170 3,0 0,4
0225-0160 225 50 40 135 3,0 0,6 225 50 40 135 3,0 0,4
0225-0180 200 50 50 100 3,0 0,6 200 50 50 100 3,0 0,4
0225-0200 160 50 25 60 3,0 0,5 160 50 50 60 3,0 0,3
0250-0050 475 50 35 385 3,0 1,0 475 50 35 390 3,0 0,8
0250-0063 440 50 25 365 3,0 1,0 440 50 25 365 3,5 0,8
0250-0075 425 50 35 340 3,0 1,0 425 50 35 340 3,5 0,8
0250-0090 400 50 35 315 3,0 0,9 400 50 35 315 3,5 0,7
0250-0110 365 50 40 275 3,0 0,9 365 50 40 275 3,5 0,7
0250-0125 350 50 40 250 3,0 0,9 335 50 40 250 3,5 0,7
0250-0140 310 50 40 220 3,0 0,8 310 50 40 220 3,5 0,7
0250-0160 285 50 40 195 3,0 0,7 285 50 40 195 3,5 0,6
0250-0180 245 50 40 145 3,0 0,7 255 50 50 145 3,5 0,6
0250-0200 200 50 50 115 3,0 0,6 215 50 50 115 3,5 0,6
0250-0225 160 50 50 60 3,0 0,5 165 50 50 65 3,5 0,4
0280-0110 420 50 40 330 3,0 1,1 425 50 40 335 3,5 0,9
0280-0125 395 50 40 305 3,0 1,1 395 50 40 305 3,5 0,9
0280-0140 365 50 40 275 3,0 1,1 365 50 40 275 3,5 0,8
0280-0160 340 50 50 240 3,0 1,0 340 50 50 240 3,5 0,8
0280-0180 300 50 50 200 3,0 1,0 305 50 50 205 3,5 0,8
0280-0200 265 50 50 165 3,0 0,9 265 50 50 165 3,5 0,7
0280-0225 220 50 50 120 4,0 1,0 220 50 50 205 3,5 0,8
0280-0250 175 50 50 75 4,0 0,8 170 50 50 165 3,5 0,7
0315-0110 470 50 40 380 3,0 0,1 470 50 40 380 4,0 1,0
0315-0125 460 50 40 370 3,0 1,4 460 50 40 370 4,0 1,3
0315-0140 430 50 40 340 3,0 1,4 435 50 40 345 4,0 1,2
0315-0160 405 50 40 315 3,0 1,3 395 50 40 305 4,0 1,2
0315-0180 355 50 40 265 3,0 1,2 360 50 40 270 4,0 1,1
0315-0200 330 50 40 230 3,0 1,2 335 50 50 235 4,0 1,1
0315-0225 285 50 50 185 3,0 1,0 285 50 50 195 4,5 1,1
0315-0250 240 50 50 140 4,0 1,3 240 50 50 140 4,5 0,9
0315-0280 195 50 50 85 4,0 1,2 185 50 50 85 4,5 0,8
0355-0160 480 50 50 380 4,0 2,3 485 50 50 385 5,0 1,9
0355-0180 445 50 50 345 4,0 2,2 445 50 50 245 5,0 1,8
0355-0200 405 50 50 305 3,0 1,5 410 50 50 310 5,0 1,7
0355-0225 355 50 50 255 3,0 1,4 360 50 50 260 5,0 1,6
0355-0250 315 50 50 215 4,0 1,7 315 50 50 215 4,5 1,3
0355-0280 255 50 50 155 4,0 1,5 260 50 50 160 5,0 1,3
0355-0315 200 60 50 90 4,0 1,2 205 60 50 95 5,0 1,0
0400-0160 575 60 50 465 4,0 3,0 580 60 50 470 5,0 2,5
0400-0180 540 60 50 430 4,0 2,8 240 60 50 430 5,0 2,4
0400-0200 500 60 50 390 4,0 2,7 500 60 50 390 5,0 2,3
0400-0225 455 60 50 345 4,0 2,6 455 60 50 345 5,0 2,2
0400-0250 405 60 50 295 4,0 2,4 410 60 50 300 5,0 2,1
0400-0280 350 60 50 240 4,0 2,2 355 60 50 245 5,0 1,9
0400-0315 285 60 50 175 4,0 1,9 290 60 50 180 5,0 1,6
0400-0355 210 60 50 100 4,0 1,5 215 60 50 105 5,0 1,3
0450-0200 595 60 50 485 4,0 3,6 600 60 50 490 6,0 3,6
0450-0225 545 60 50 435 4,0 3,4 550 60 50 440 6,0 3,4
0450-0250 500 60 50 390 4,0 3,2 505 60 50 395 6,0 3,3
0450-0280 445 60 50 335 4,0 3,0 450 60 50 340 6,0 3,0
0450-0315 380 60 50 370 4,0 2,7 385 60 50 275 6,0 2,7
0450-0355 305 60 50 195 4,0 2,3 310 60 50 200 6,0 2,3
0450-0400 230 60 60 110 4,0 1,8 235 60 60 115 6,0 1,9
0500-0200 675 50 50 575 4,0 4,3 680 50 50 580 6,0 4,4
0500-0225 630 50 50 530 4,0 4,2 635 50 50 535 6,0 4,2
0500-0250 600 70 50 480 4,0 4,2 610 70 50 490 6,0 4,2
0500-0280 545 70 50 425 4,0 4,0 555 70 50 435 6,0 4,0
0500-0315 490 65 65 360 4,0 3,7 500 65 65 370 6,0 3,7
0500-0355 405 65 50 290 5,0 4,0 410 65 50 295 6,0 3,2
0500-0400 330 70 55 205 5,0 3,5 335 70 55 210 6,0 2,8
0500-0450 245 70 60 115 5,0 2,7 245 70 60 115 6,0 2,2
0560-0250 - - - - - - 720 70 50 600 6,0 5,4
0560-0280 - - - - - - 665 70 50 545 6,0 5,2
0560-0315 - - - - - - 600 70 50 480 6,0 4,8
0560-0355 - - - - - - 525 70 50 405 6,0 4,4
0560-0400 - - - - - - 465 90 55 320 6,0 4,2
0560-0450 -   - - - - 380 90 60 230 6,0 3,6
0560-0500 - - - - - - 285 90 60 135 6,0 2,8
0600-0280 735 70 50 615 5,0 7,5 - - - - - -
0600-0315 670 70 50 550 5,0 7,1 - - - - - -
0600-0355 600 70 50 480 6,0 8,0 - - - - - -
0600-0400 520 70 60 395 5,0 6,0 - - - - - -
0600-0450 435 70 60 305 6,0 6,3 - - - - - -
0600-0500 340 70 60 210 6,0 5,1 - - - - - -
0600-0560 - - - - - - - - - - - -
0630-0280 - - - - - - 795 70 50 675 6,0 6,7
0630-0315 - - - - - - 730 70 50 610 6,0 6,4
0630-0355 - - - - - - 655 70 50 535 6,0 6,0
0630-0400 - - - - - - 605 100 55 450 6,0 5,8
0630-0450 - - - - - - 520 100 60 360 6,0 5,2
0630-0500 - - - - - - 425 100 60 265 6,0 4,5
0630-0560 - - - - - - 325 100 70 155 6,0 3,6
0700-0315 870 80 50 740 6,0 12,3 - - - - - -
0700-0355 795 80 50 665 6,0 11,7 - - - - - -
0700-0400 720 80 60 580 6,0 11,0 - - - - - -
0700-0450 630 90 60 490 6,0 10,0 - - - - - -
0700-0500 535 90 60 395 6,0 8,9 - - - - - -
0700-0560 - - - - - - - - - - - -
0700-0600 360 80 70 210 6,0 6,5 - - - - - -
0700-0630 - - - - - - - - - - - -
0710-0315 - - - - - - 935 120 50 765 8,0 12,1
0710-0355 - - - - - - 860 120 50 690 8,0 11,5
0710-0400 - - - - - - 785 120 60 605 8,0 10,9
0710-0450 - - - - - - 705 120 70 515 8,0 10,2
0710-0500 - - - - - - 570 90 60 420 8,0 8,6
0710-0560 - - - - - - 490 90 90 315 8,0 7,6
0710-0600 - - - - - - - - - - - -
0710-0630 - - - - - - 360 90 90 180 8,0 5,9
0710-0700 - - - - - - - - - - - -
0800-0355 980 80 50 850 6,0 15,8 1030 120 50 860 8,0 14,9
0800-0400 910 80 60 780 6,0 15,1 955 120 50 775 8,0 14,3
0800-0450 815 80 60 675 6,0 14,1 870 120 70 680 8,0 13,6
0800-0500 740 100 60 580 6,0 13,4 750 100 60 590 8,0 12,1
0800-0560 - - - - - - 665 100 90 475 8,0 11,2
0800-0600 585 100 90 395 6,0 11,3 - - - - - -
0800-0630 - - - - - - 535 100 90 345 8,0 9,4
0800-0700 400 100 90 210 6,0 8,3 - - - - - -
0800-0710 - - - - - - 385 100 90 195 8,0 7,2
0900-0400 1150 120 70 960 8,0 27,8 1150 120 70 960 8,0 18,6
0900-0450 1030 100 60 870 8,0 25,8 1060 120 70 870 8,0 17,8
0900-0500 935 100 60 775 8,0 24,3 965 120 70 775 8,0 16,8
0900-0560 - - - - - - 855 120 70 665 8,0 15,5
0900-0600 760 100 70 590 8,0 21,0 - - - - - -
0900-0630 - - - - - - 730 120 70 540 10,0 17,3
0900-0700 580 100 80 400 8,0 17,2 645 120 120 405 10,0 15,9
0900-0710 - - - - - - 630 120 120 390 10,0 15,6
0900-0800 395 100 80 215 8,0 12,5 460 120 120 220 10,0 12,1
1000-0500 1120 100 60 960 8,0 31,2 1155 120 70 965 10,0 27,0
1000-0560 - - - - - - 1045 120 70 855 10,0 25,3
1000-0600 945 100 70 775 8,0 28,0 - - - - - -
1000-0630 - - - - - - 915 120 70 725 10,0 23,2
1000-0700 770 100 80 590 8,0 24,1 835 120 120 595 10,0 21,8
1000-0710 - - - - - - 815 120 120 575 10,0 21,4
1000-0800 580 100 80 400 8,0 19,3 645 120 120 405 10,0 17,9
1000-0900 415 100 100 215 8,0 14,5 460 120 120 220 10,0 13,5
1200-0600 * * * * * * * * * * * *
1200-0630 * * * * * * * * * * * *
1200-0700 * * * * * * * * * * * *
1200-0710 * * * * * * * * * * * *
1200-0800 * * * * * * * * * * * *
1200-0900 * * * * * * * * * * * *
1200-1000 * * * * * * * * * * * *
1250-0600 1405 120 70 1215 10,0 57,0 - - - - - -
1250-0630 - - - - - - 1350 120 70 1160 10,0 39,9
1250-0700 1225 120 80 1025 10,0 52,5 1265 120 120 1025 10,0 38,7
1250-0710 - - - - - - 1250 120 120 1010 10,0 38,5
1250-0800 1040 120 80 840 10,0 46,9 1090 120 120 850 10,0 35,0
1250-0900 875 120 100 655 10,0 41,3 910 120 120 679 10,0 30,7
1250-1000 685 120 100 465 10,0 33,8 715 120 120 475 10,0 25,3
1400-0700 1560 175 80 1305 10,0 72,0 1545 120 120 1305 12,0 63,0
1400-0710 - - - - - - 1530 120 120 1290 12,0 61,0
1400-0800 1375 175 80 1120 10,0 66,5 1360 120 120 1120 12,0 56,4
1400-0900 1205 175 100 930 10,0 61,0 1170 120 120 930 12,0 50,7
1400-1000 1045 175 125 745 10,0 55,0 985 120 120 745 12,0 44,5
1400-1250 580 175 125 280 10,0 33,8 520 120 120 280 12,0 26,0

* na zapytanie

22 899 34 03
