Dyfuzor chemoodporny prostokątny (EDPP)
Dyfuzory (konfuzory) prostokątne EDPP z tworzyw sztucznych produkowane są z płyt metodą gięcia i spawania. Grubość płyt, z których wykonane są kształtki zależy od wymiarów poprzecznych. Grubości ścianki kształtek dobrane są zgodnie z normą DIN, tak żeby zapewnić odpowiednią sztywność. W przypadku dużych przekrojów stosowane są dodatkowe wzmocnienia poprawiające sztywność elementów.
W przypadku instalacji chemoodpornych z tworzyw sztucznych wymiarem bazowym jest wymiar zewnętrzny kształtki. W zależności od rodzaju zakończenia systemy z tworzyw sztucznych łączy się poprzez spawanie (mufy), skręcenia (kołnierze) lub klejenie (mufy ale tylko PVC).
Wykonanie:
- dyfuzor prostokąt-prostokąt symetryczny
- na podstawie zamówienia
- formowane i spawane
- minimalna grubość ścianki 4 mm lub zgodnie z DIN4741 T5
- standardowo połączenia mufowe
- na zamówienie połączenia kołnierzowe
Temperatura robocza:
Tr. [°C] jak dla materiału
Temperatura maksymalna:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
Zgodny z zastosowanym materiałem

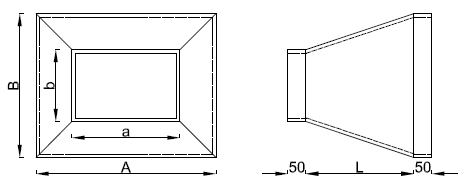

Wymiarowanie:
Dyfuzor prostokątny EDPP...-A=......xB=....../L=......
Uwagi:
Możliwe do wykonania za dopłatą dyfuzory w wersji kołnierzowej.
Możliwe do wykonania dyfuzory niesymetryczne EDPP-NS.
Wersje materiałowe:
- PVC (szary RAL 7011),
- PPs (szary RAL 7037),
- PP (szary RAL 7032),
- PE (czarny),
- PVDF (naturalny),
Oznaczanie:
| Typ | EDPP1- | EDPP2- | EDPP3- | EDPP4- | EDPP6- |
|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PVDF |
TAB1. Wymiary główne i grubość ścianek kolan i łuków prostokątnych z materiału PP; PPs; PVC i PE
| B [mm] | 0110-0500 | 0501-0750 | 0751-1000 |
|---|---|---|---|
| A [mm] | PP, PPs grubość ścianki S [mm] | ||
| 0110-0500 | 4 | 5 | 6 |
| 0501-0750 | 5 | 5 | 6 |
| 0751-1000 | 6 | 6 | 6 |
Kształtki wentylacyjne chemoodporne z tworzyw sztucznych o przekroju prostokątnym produkowane są zgodnie z niżej wymienionymi normami:
GRUBOŚCI ŚCIANEK i WZMOCNIENIA:
DIN 4740 Part 5 - Instalacja wentylacyjna. Przewody wentylacyjne z nieplastyfikowanego polichlorku winylu (PVC-U). Przewody niewzmocnione, Minimalna grubość ścianki.
DIN 4741 Part 5 - Instalacja wentylacyjna, Przewody wentylacyjne z polipropylenu (PP). Przewody niewzmocnione typ 1. Minimalna grubość ścianki.
PRZEKROJE I WYMIARY:
PN-EN 1505:2001 - Wentylacja budynków. Przewody proste i kształtki o przekroju prostokątnym. Wymiary (arch.)
PN-C-89206:2005 - Rury wywiewne z nieplastyfikowanego polichlorku winylu (PVC-U).
INNE:
Normy wewnętrzne zakładowe CHEMOTECH.
