RMV - Wyrzutnia pozioma z siatką
RMV - Wyrzutnia/czerpnia z siatką chemoodporną przeciwko ptakom
Wykonanie:
- wyrzutnia z siatką chemoodporną z tworzywa sztucznego
- formowane maszynowo ścięta pod katem 45°
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- minimalny wolny przekrój: 58%
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia RMV [m] - [o] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[o] - M-mufa lub F-kołnierz
Uwagi:
Wyrzutnie dostępne również w wersji RMI z siatką przeciwko owadom (stal nierdzewna)
Oznaczanie:
| Typ | RMV1 | RMV2 | RMV3 | RMV4 | RMV5 | RMV6 | RMV9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

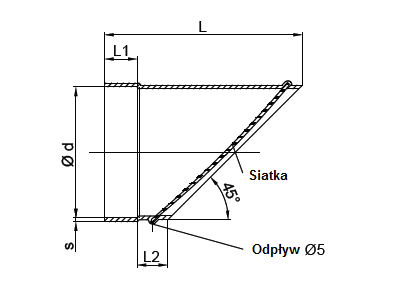

Wymiary
| d [mm] | PVC / PVC-C / PVC-UV | PPs / PP / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 135 | 35 | 50 | 2,5 | 0,1 | 135 | 35 | 50 | 3,0 | 0,1 |
| 0063 | 145 | 35 | 50 | 2,5 | 0,1 | 145 | 35 | 50 | 3,0 | 0,2 |
| 0075 | 165 | 35 | 45 | 2,5 | 0,1 | 165 | 35 | 45 | 3,0 | 0,2 |
| 0090 | 170 | 35 | 50 | 2,5 | 0,1 | 170 | 35 | 50 | 3,0 | 0,2 |
| 0110 | 190 | 40 | 45 | 3,0 | 0,2 | 190 | 40 | 45 | 3,0 | 0,3 |
| 0125 | 220 | 45 | 55 | 2,5 | 0,2 | 220 | 45 | 55 | 3,0 | 0,3 |
| 0140 | 230 | 40 | 45 | 2,5 | 0,2 | 230 | 40 | 45 | 3,0 | 0,3 |
| 0160 | 260 | 50 | 45 | 2,5 | 0,2 | 260 | 50 | 45 | 3,0 | 0,3 |
| 0180 | 280 | 50 | 50 | 2,5 | 0,3 | 280 | 50 | 50 | 3,0 | 0,3 |
| 0200 | 310 | 55 | 50 | 2,5 | 0,4 | 310 | 55 | 50 | 3,0 | 0,4 |
| 0225 | 330 | 50 | 55 | 2,5 | 0,5 | 330 | 50 | 55 | 3,5 | 0,5 |
| 0250 | 360 | 55 | 60 | 3,0 | 0,6 | 360 | 55 | 60 | 3,5 | 0,7 |
| 0280 | 390 | 50 | 60 | 2,9 | 0,8 | 390 | 50 | 60 | 4,0 | 0,8 |
| 0315 | 425 | 50 | 65 | 4,0 | 1,3 | 425 | 50 | 65 | 5,0 | 1,5 |
| 0355 | 480 | 65 | 65 | 4,0 | 1,6 | 480 | 65 | 65 | 5,0 | 1,7 |
| 0400 | 520 | 60 | 60 | 6,0 | 2,4 | 520 | 60 | 60 | 6,0 | 2,6 |
| 0450 | 580 | 70 | 60 | 4,0 | 3,0 | 580 | 70 | 60 | 6,0 | 3,4 |
| 0500 | 620 | 65 | 55 | 4,7 | 4,4 | 620 | 65 | 55 | 6,0 | 4,9 |
| 0560 | - | - | - | - | - | 690 | 70 | 60 | 6,0 | 3,4 |
| 0600 | 730 | 70 | 60 | 6,0 | 6,2 | - | - | - | - | - |
| 0630 | - | - | - | - | - | 760 | 70 | 60 | 10,0 | 8,6 |
