CHEMAC.B

Wentylatory chemoodporne promieniowe CHEMAC.B przeznaczone są do przetłaczania powietrza zawierającego:

gazy korozyjne,
gazy agresywne chemicznie o zawartości pyłu <5mg/m³,
o maksymalnej temperaturze medium 60°C.

Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, w obiektach użyteczności publicznej.

Pobierz kartę w wersji PDF

Opis

obudowa wykonana z polietylenu PE,
wirnik o łopatkach pochylonych do tyłu,
silniki trójfazowe jednobiegowe,
możliwość zmiany figury co 45°,
dostępne w wykonaniu ATEX.

Konstrukcja

Obudowa

wykonana z polietylenu (PE).

Wentylator

wysokosprawny wirnik o łopatkach pochylonych do tyłu,
wykonany z polipropylenu (PP).

Silnik elektryczny

umieszczony na wsporniku stalowym malowanym epoksydowo,
znajduje się poza strumieniem przetłaczanego czynnika,
śruby montażowe zostały wykonane ze stali nierdzewnej.

Obudowa wentylatorów

może zostać wykonana w figurze LG/RD (standardowo LG 270),
pozwala na zmianę kąta ustawienia wylotu co 45°C,
Wlot/wylot nie są zabezpieczone siatką.

Średnica przyłączeniowa od 160 do 355 mm.

Zakres wydajności od 500 do 6100 m³/h.

Napęd i sterowanie

Wentylatory chemoodporne promieniowe CHEMAC.B zostały wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F.

Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń, których prędkość obrotowa nie może być regulowana.
Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.

Wyposażenie opcjonalne

wyłączniki serwisowe,
przekaźniki ochrony termicznej.

Uwaga. Czujniki temperatury uzwojeń typu PTC/PTO należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości.

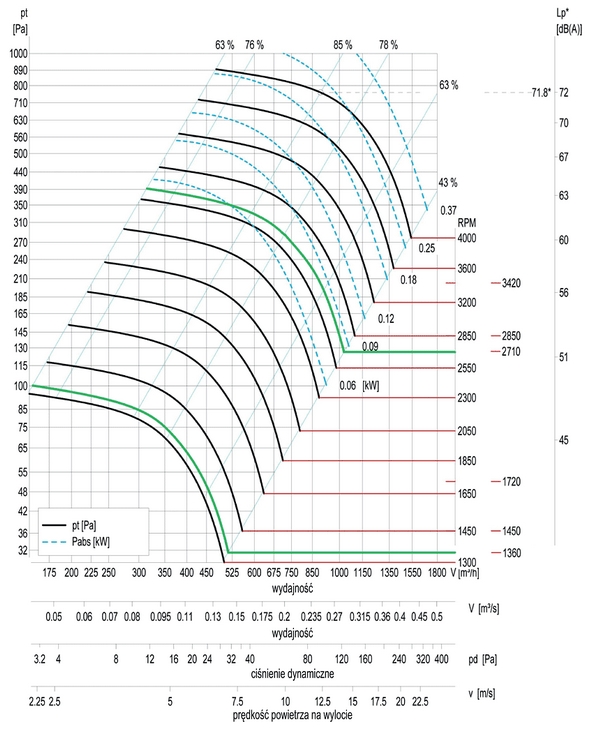

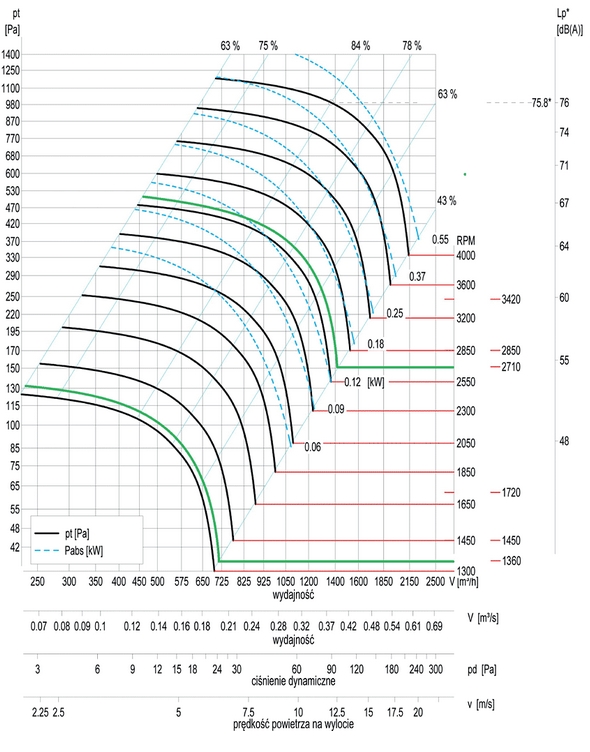

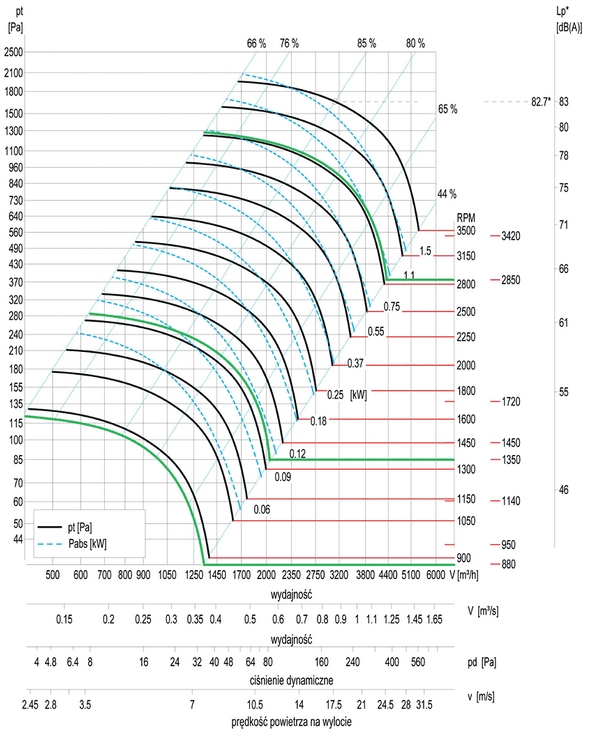

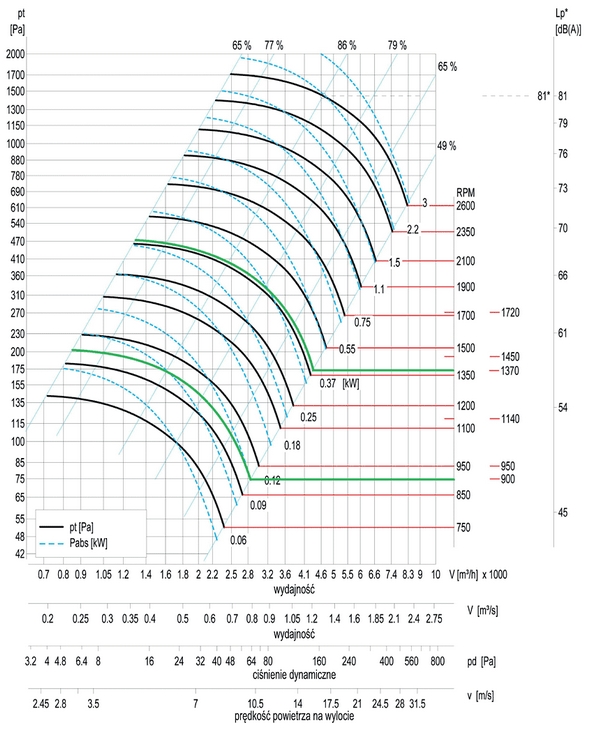

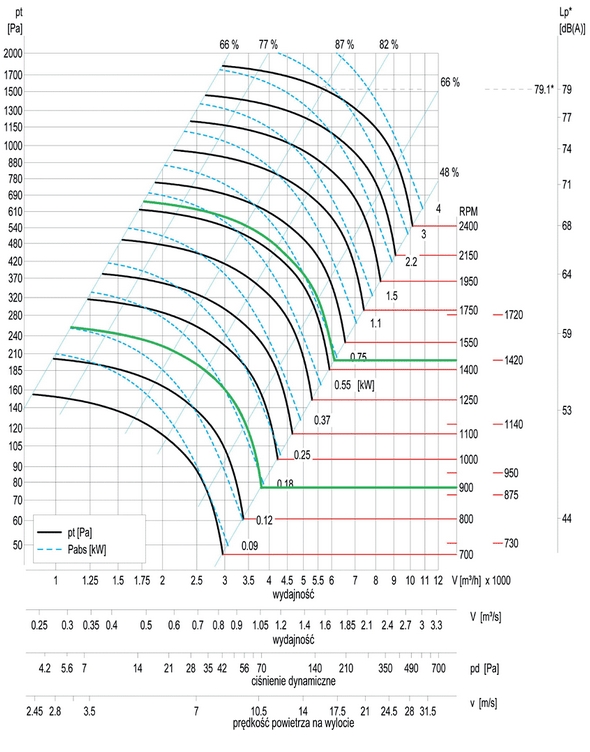

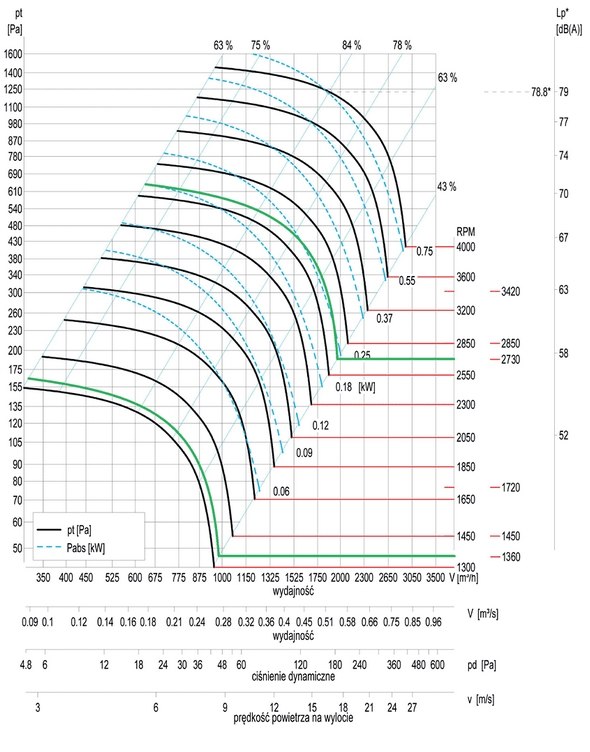

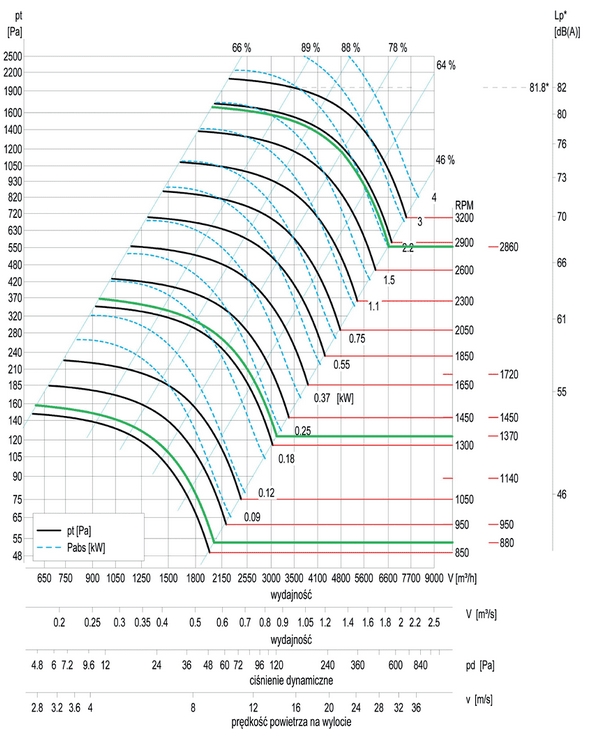

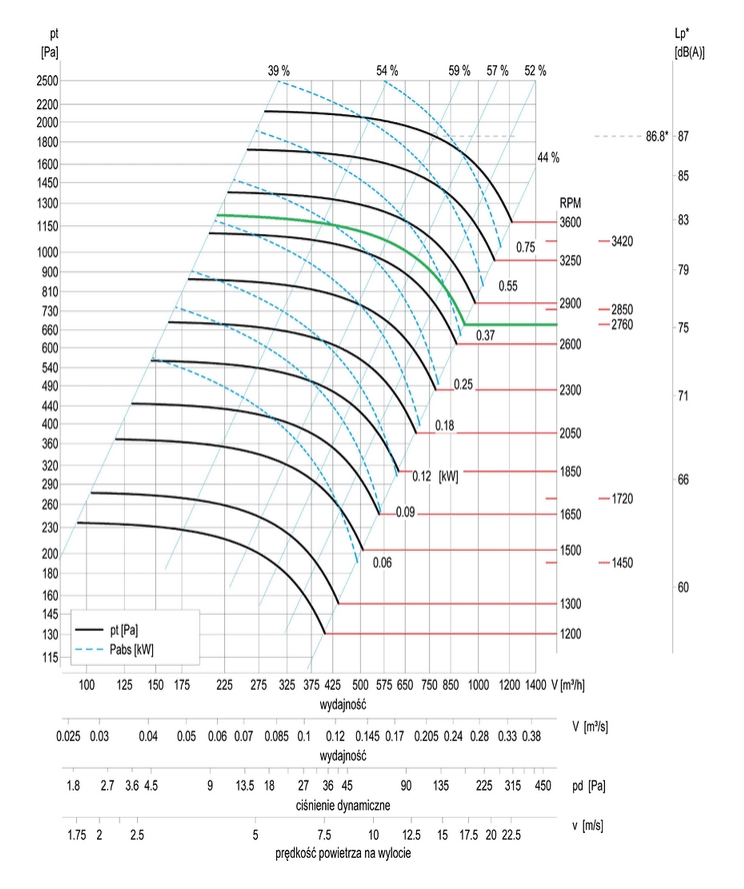

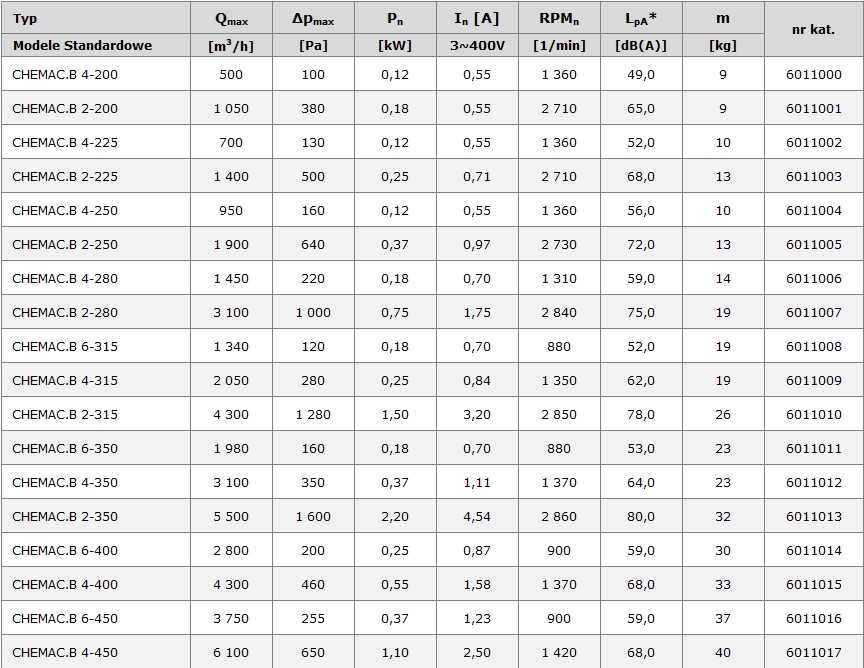

Dane techniczne

Chemac.B

Tabela obejmuje wykonanie standardowe: silniki jednobiegowe trójfazowe 3~230/400 Δ/Y, 50Hz, bez czujników PTC/TK
P_n, I_n, RPM_n – parametry nominalne silnika
* - poziom ciśnienia akustycznego mierzony z odległości 1,5 m.
