CHEMAC.F

Wentylatory chemoodporne promieniowe CHEMAC.F przeznaczone są do przetłaczania powietrza zawierającego:

gazy korozyjne,
gazy agresywne chemicznie o zawartości pyłu <5mg/m³,
gazy o maksymalnej temperaturze medium 60°C.

CHEMAC.F może pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, w obiektach użyteczności publicznej.

Pobierz kartę w wersji PDF

Opis

obudowa wykonana z polietylenu (PE),
wirnik o łopatkach pochylonych do przodu,
silniki trójfazowe jednobiegowe,
dostępne w wykonaniu ATEX.

Konstrukcja

W standardzie obudowa została wykonana z polietylenu (PE).

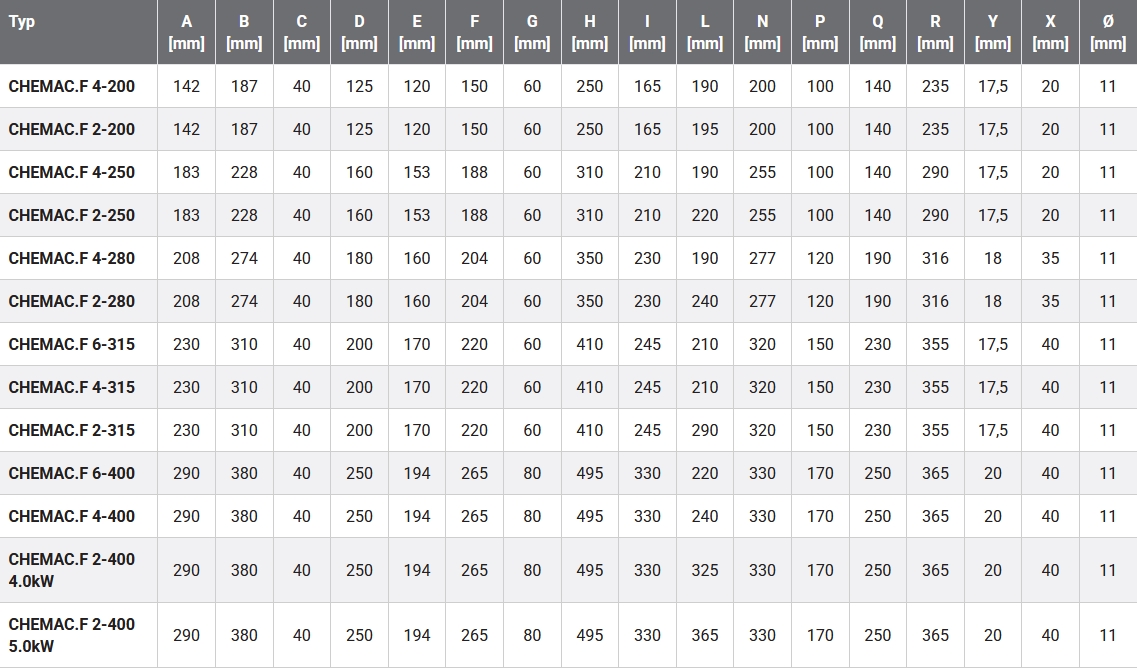

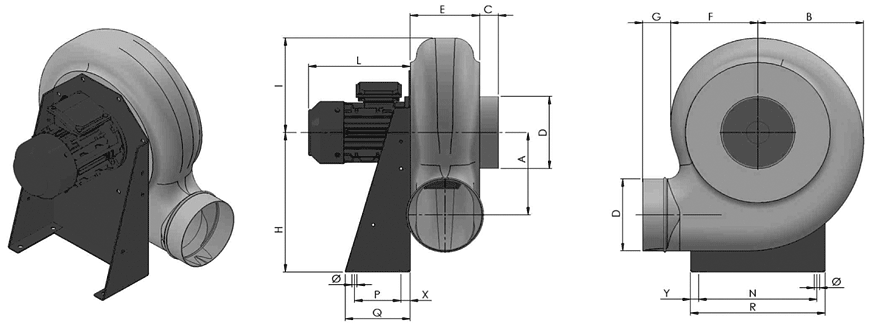

Wielkości 200-400 posiadają obudowę wykonaną w figurze LG 270 (tworzywo formowane).

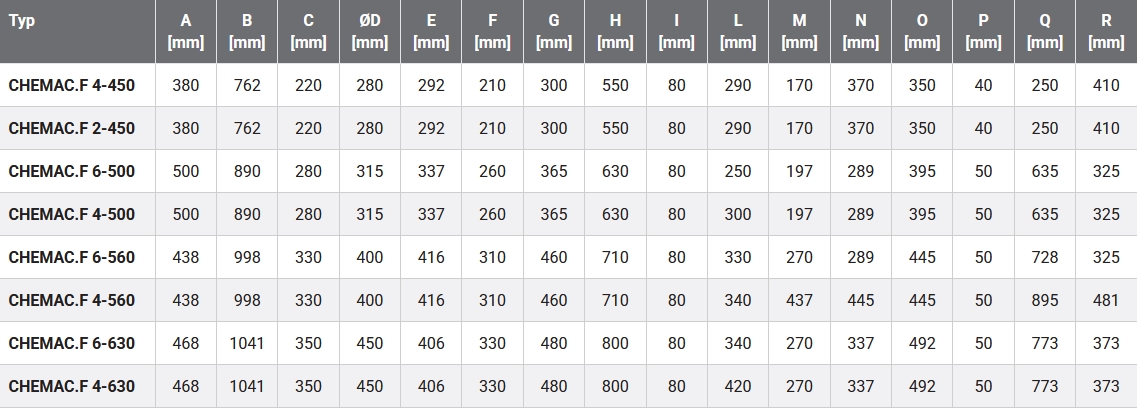

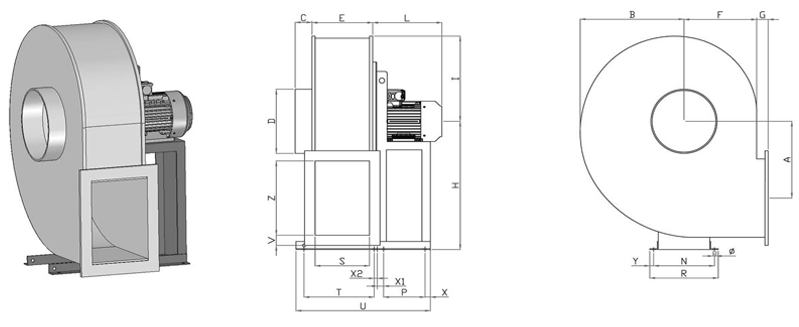

Wielkości 450-630 - w figurze RD 270 (tworzywo spawane).

Po uzgodnieniu istnieje możliwość wykonania obudowy z innego tworzywa, o innej figurze, z siatką ze stali nierdzewnej na wlocie/wylocie, z króćcem odpływu kondensatu oraz wspornikiem ze stali nierdzewnej.

Wirnik

wysokosprawny,
o łopatkach pochylonych do przodu,
wykonany z polipropylenu (PP),

Silnik elektryczny

umieszczony na wsporniku stalowym malowanym epoksydowo,
znajduje się poza strumieniem przetłaczanego czynnika,
śruby montażowe zostały wykonane ze stali nierdzewnej.

Opcjonalnie dostępne są wentylatory z silnikami jednofazowymi, trójfazowymi dwubiegowymi oraz w wykonaniu ATEX.

Konstrukcja wentylatora

pozwala na zmianę kąta ustawienia wylotu co 45°C bez konieczności demontażu wspornika,
wlot/wylot nie są zabezpieczone siatką,

Napęd i sterowanie

Wentylatory chemoodporne promieniowe CHEMAC.F zostały wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F.

Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V, 3~400/690V, 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń, których prędkość obrotowa nie może być regulowana.
Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V, 3~400/690V, 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.

Uwaga: Czujniki temperatury uzwojeń typu PTC/PTO należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne.
