CHEMAC.R
Wentylatory chemoodporne CHEMAC.R przeznaczone są do przetłaczania powietrza zawierającego:
- gazy korozyjne,
- gazy agresywne chemicznie o zawartości pyłu <5mg/m3,
- gazy o maksymalnej temperaturze medium 60°C.
Mogą pracować jako wyciągi w procesach produkcyjnych w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, maszynowym, itp.
Opis
Wentylator chemoodporny promieniowy CHEMAC.R oferowany jest:
- z napędem bezpośrednim - CHEMAC.R (z wirnikiem zlokalizowanym na wale silnika),
- z mechanizmem przekładni pasowej - CHEMAC.R-T.
Wielkości 450-800 dostępne są z obudową formowaną wykonaną z polietylenu (PE) lub spawaną/ zgrzewaną wykonaną z polipropylenu (PP).
Wielkości 900-1400 dostępne są wyłącznie z obudową spawaną/zgrzewaną wykonaną z PP.
Uwaga: Czujniki temperatury uzwojeń typu PTC/PTO, wyłączniki serwisowe, przekaźniki ochrony termicznej, siatki osłonowe ze stali nierdzewnej, króciec odpływu kondensatu - stanowią wyposażenie opcjonalne które należy uzgodnić przy zamówieniu.
Konstrukcja
Wspornik silnika oraz osłona przekładni pasowej
Wykonane z blachy stalowej malowanej epoksydowo a śruby montażowe ze stali nierdzewnej. Figurę wykonania obudowy LG/RD należy określić przy zamówieniu a jej konstrukcja pozwala na zmianę kąta ustawienia wylotu co 45°C. Wlot i wylot nie są zabezpieczone siatką ochronną.
Rodzaj napędu
- CHEMAC.R - napęd bezpośredni,
- CHEMAC.R-T - napęd z przekładnią pasową zabezpieczoną osłoną.
Obudowa
- formowana wykonana z polietylenu - dostępna dla wielkości 450-800,
- spawana / zgrzewana wykonana z polipropylenu - dostępna dla wielkości 450-800 oraz 900-1400.
Wirnik
Łopatki wirnika pochylone do tyłu. W dwóch wersjach:
- w standardzie wykonany z polipropylenu,
- opcjonalnie ze stali nierdzewnej.
Silniki
Standardowo asynchroniczny trójfazowy silnik indukcyjny, zgodny z IEC-34, IP55, klasa izolacji F, jednobiegowy, 3~230/400V Δ/Y lub 3~400/690V Δ/Y, 50Hz, bez wbudowanych czujników temperatury uzwojeń, którego prędkość obrotowa nie może być regulowana.
Silniki których prędkość obrotowa będzie regulowana muszą być wyposażone w czujniki temperatury uzwojeń PTC, które należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, STDT16, przemiennika częstotliwości.
Charakterystyki pracy

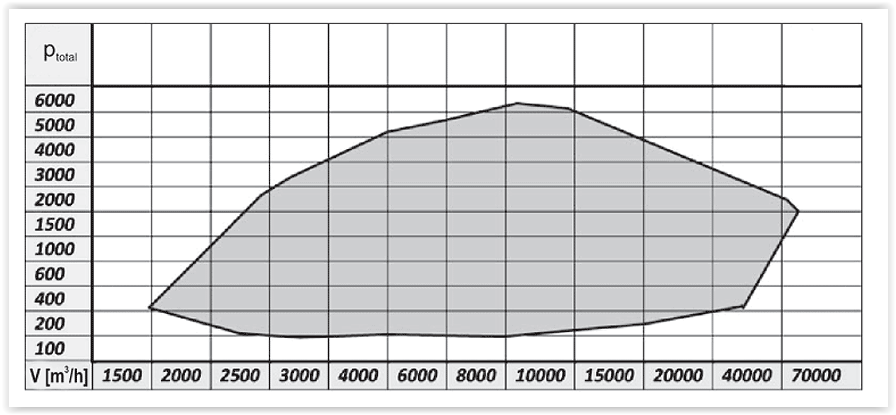

CHEMAC.R(-T) 450-800

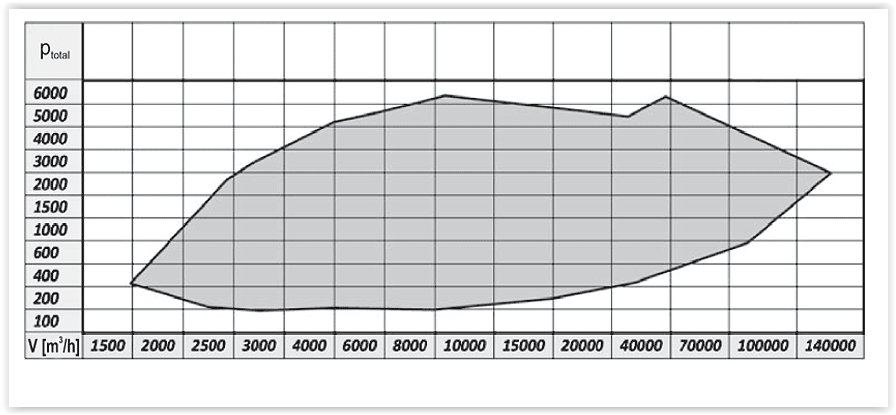

CHEMAC.R(-T) 450 -1400
