CMPT - Wentylator promieniowy chemoodporny
Odciągi stanowiskowe, odciągi z digestoriów, transport oparów i gazów agresywnych chemicznie.
Wentylatory nie posiadają osprzętu ATEX - transport gazów palnych i wybuchowych oraz ich mieszanin zabroniony!
Opis
Wentylatory promieniowe typu CMPT służą do tłoczenia powietrza zawierającego agresywne chemicznie gazy o temperaturze do 40°C. Znajdują zastosowanie w przemyśle chemicznym, paliwowym, w laboratoriach (np. odciągi znad digestoriów). Obudowa jest wykonana ze wzmocnionego polipropylenu. Modele od 160 do 315 są dostarczane wraz z podstawką pod silnik. Wirnik z łopatami prostymi wykonany jest ze wzmocnionego polipropylenu. Na życzenie klienta, mogą być dostarczone wentylatory wyposażone w obudowę z PCV (w przypadku tłoczenia medium zawierającego związki chromu).
Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V lub 400V (modele 250 i 315), 50Hz. Silniki wykonane zgodnie ze standardem IEC 34-1. Klasa izolacji F, stopień ochrony IP 55. Na życzenie wentylatory CMPT mogą zostać wyposażone w silniki jednofazowe.
Dane techniczne
| typ | Dane techniczne | ||||||
|---|---|---|---|---|---|---|---|
| Nmax |
Moc [kW] |
I [A] |
Vmax [m3/h] |
Głośność [db(A)]* |
Masa |
||
| CMPT/2-140 | 2750 | 0,09 | 0,7/0,40 | 615 | 60 | 6,4 | |
| CMPT/2-160 | 2820 | 0,37 | 1,9/1,10 | 1150 | 69 | 10,8 | |
| CMPT/2-200 | 2870 | 1,50 | 6,1/3,50 | 3500 | 81 | 17,6 | |
| CMPT/4-160 | 1360 | 0,25 | 1,04/0,60 | 830 | 54 | 10,8 | |
| CMPT/4-200 | 1370 | 0,37 | 1,82/1,05 | 1850 | 66 | 17,6 | |
| CMPT/4-250 | 1420 | 1,50 | 2,5(400V) | 3650 | 69 | 35,2 | |
| CMPT/4-315 | 1430 | 2,20 | 4,9(400V) | 5800 | 77 | 59,8 | |
| CMPT/4-355 | 1460 | 4,00 | 8,6(400V) | 8300 | 86 | 74,5 | |

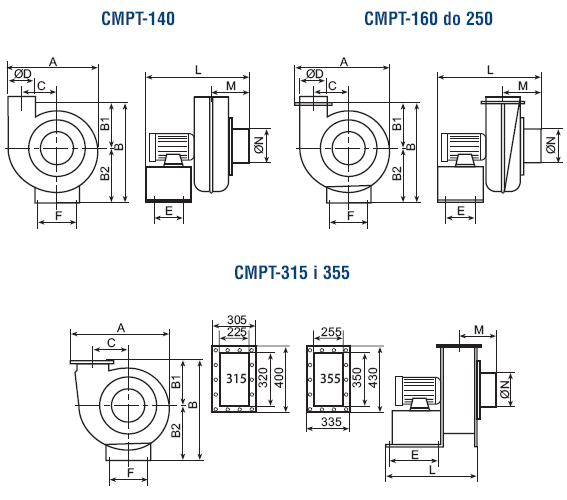

Wymiary
| typ | A [mm] |
B [mm] |
B1 [mm] |
B2 [mm] |
C [mm] |
E [mm] |
F [mm] |
L [mm] |
M [mm] |
ØN [mm] |
ØD [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CMPT140 | 410 | 480 | 180 | 250 | 130 | 125 | 210 | 350 | 100 | 140 | 140 |
| CMPT160 | 445 | 525 | 200 | 260 | 150 | 125 | 210 | 440 | 130 | 160 | 160 |
| CMPT200 | 590 | 700 | 275 | 360 | 240 | 160 | 295 | 480 | 182 | 200 | 200 |
| CMPT250 | 790 | 905 | 375 | 465 | 290 | 200 | 486 | 620 | 215 | 250 | 250 |
| CMPT315 | 913 | 840 | 380 | 460 | 340 | 305 | 390 | 598 | 220 | 315 | - |
| CMPT355 | 990 | 907 | 395 | 512 | 375 | 320 | 380 | 621 | 260 | 355 | - |

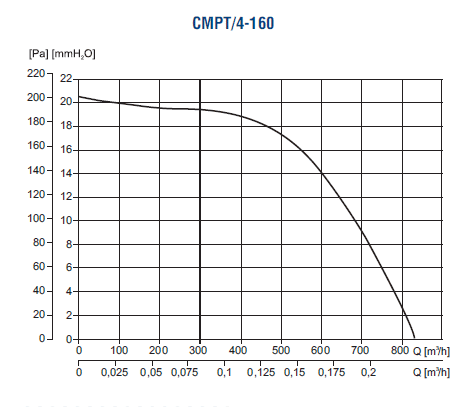

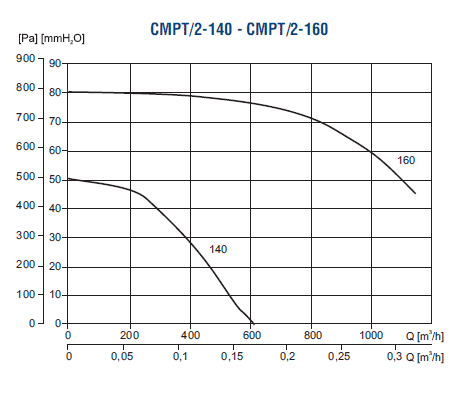

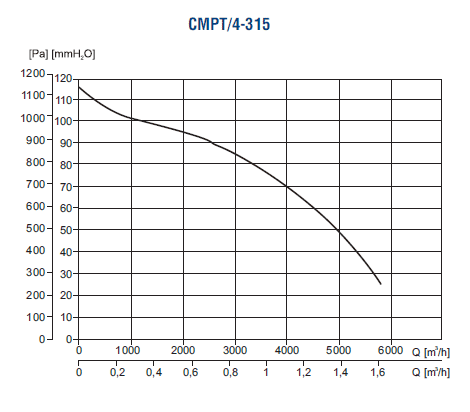

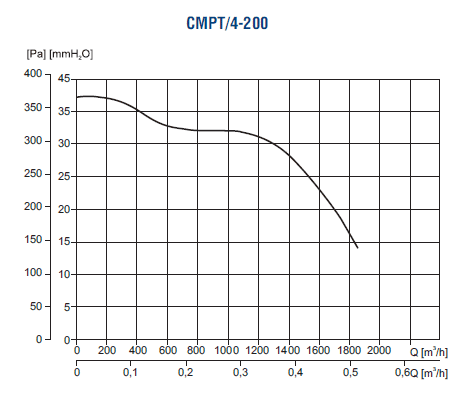

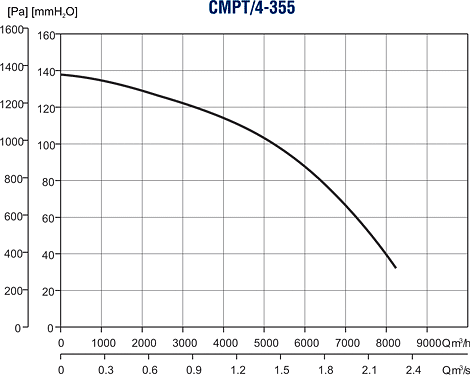

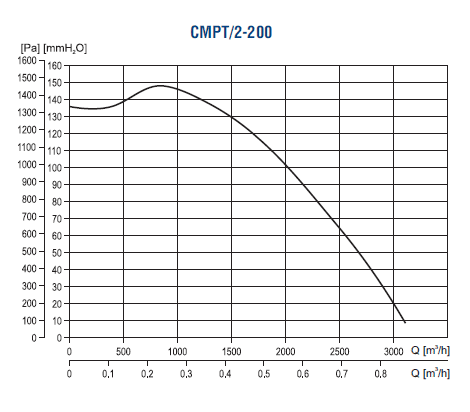

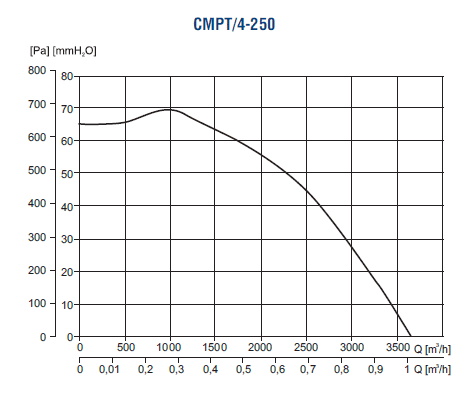

Charakterystyka
