MINILAB
Wentylatory chemoodporne promieniowe MINILAB przeznaczone są do przetłaczania powietrza zawierającego:
- gazy korozyjne,
- agresywne chemicznie o zawartości pyłu <5 mg/m3,
- maksymalnej temperaturze medium 60°C.
Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, w obiektach użyteczności publicznej.
Opis
- obudowa i wirnik wykonane z polipropylenu,
- wirnik o łopatkach pochylonych do przodu,
- silniki trójfazowe jednobiegowe,
- dostępne czujniki temperatury silnika,
- dostępne w wykonaniu ATEX.
Konstrukcja
Obudowa oraz wirnik
- o łopatkach pochylonych do przodu,
- wykonane z polipropylenu (PP).
Po uzgodnieniu istnieje możliwość wykonania obudowy z innego tworzywa
Silnik
- został umieszczony na wsporniku stalowym malowanym epoksydowo,
- znajduje się poza strumieniem przetłaczanego czynnika,
- śruby montażowe zostały wykonane ze stali nierdzewnej.
Wentylatory MINILAB
- standardowo wykonane w figurze LG 270,
- wlot/wylot nie są zabezpieczone siatką.
Średnica przyłączeniowa 75, 90, 110 mm,
Zakres wydajności od 100 do 500 m3/h.
Po uzgodnieniu istnieje możliwość wykonania obudowy z innego tworzywa, o innej figurze, z siatką ze stali nierdzewnej na wlocie/wylocie, z króćcem odpływu kondensatu oraz wspornikiem ze stali nierdzewnej. Opcjonalnie dostępne są wentylatory z silnikami jednofazowymi oraz w wykonaniu ATEX.
Napęd i sterowanie
Wentylatory chemoodporne promieniowe MINILAB wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F.
- Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń, których prędkość obrotowa nie może być regulowana.
- Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.
Uwaga. Czujniki temperatury uzwojeń typu PTC/PTO należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne.
Dane techniczne
Charakterystyki pracy

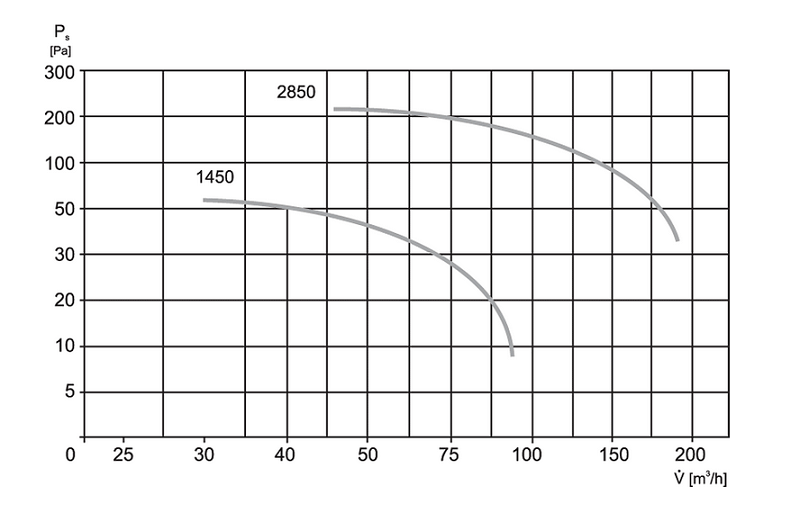

MINILAB 125/75

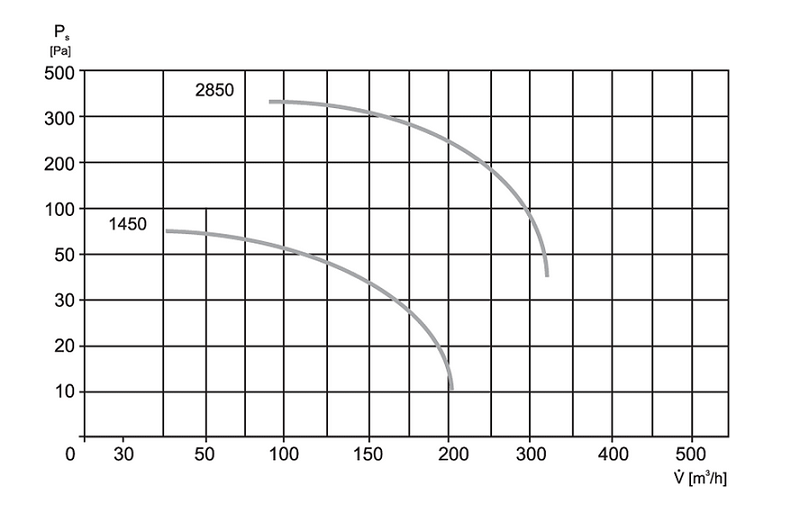

MINILAB 150/95

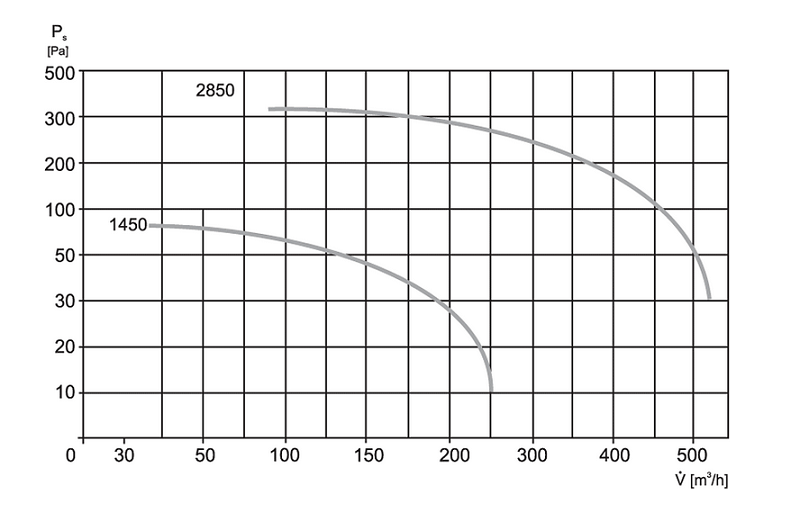

MINILAB 150/110

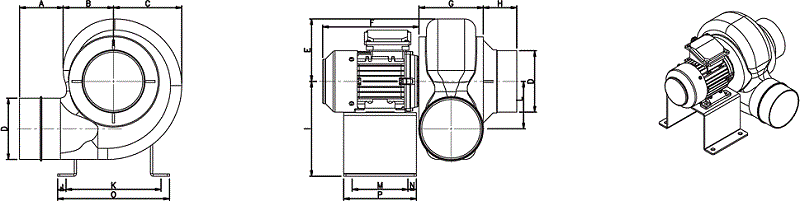

Wymiary
