STILO
Wentylatory chemoodporne promieniowe STILO przeznaczone są do przetłaczania powietrza zawierającego:
- gazy korozyjne
- gazy agresywne chemicznie o zawartości pyłu <5 mg/m3
- maksymalnej temperaturze medium 60°C.
Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, w obiektach użyteczności publicznej.
Opis
- obudowa wykonana z polietylenu
- wirnik o łopatkach pochylonych do przodu
- silniki trójfazowe jednobiegowe
- możliwość zmiany figury co 45°
- dostępne w wykonaniu ATEX
Konstrukcja
Obudowa
- wykonana z polietylenu (PE).
Po uzgodnieniu istnieje możliwość wykonania obudowy:
- z innego tworzywa, o innej figurze,
- z siatką ze stali nierdzewnej na wlocie/wylocie,
- z króćcem odpływu kondensatu,
- wspornikiem ze stali nierdzewnej.
Wirnik
- wysokosprawny,
- o łopatkach pochylonych do przodu ze stali nierdzewnej.
Silnik elektryczny
- umieszczony na wsporniku stalowym malowanym epoksydowo,
- znajduje się poza strumieniem przetłaczanego czynnika,
- śruby montażowe zostały wykonane ze stali nierdzewnej.
Wentylatory
- standardowo wykonane w figurze LG 270,
- konstrukcja wentylatora pozwala na zmianę kąta ustawienia wylotu co 45°C,
- wlot/wylot nie są zabezpieczone siatką.
- średnica przyłączeniowa od 125 do 200 mm. Zakres wydajności od 240 do 900 m3/h.
Opcjonalnie dostępne są wentylatory z silnikami:
- jednofazowymi,
- trójfazowymi dwubiegowymi,
- w wykonaniu ATEX.
Napęd i sterowanie
Wentylatory chemoodporne promieniowe STILO wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F.
- Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń , których prędkość obrotowa nie może być regulowana.
- Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.
Uwaga. Czujniki temperatury uzwojeń typu PTC/PTO należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne.

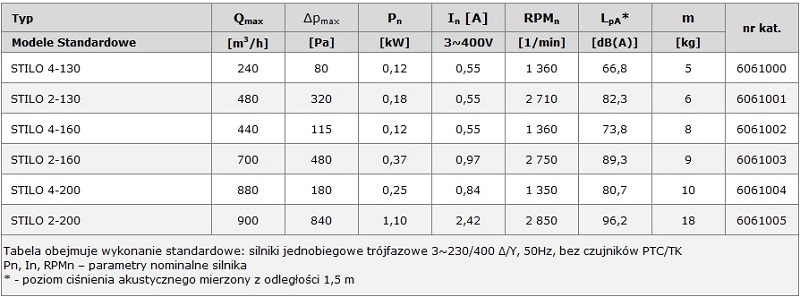

Dane techniczne

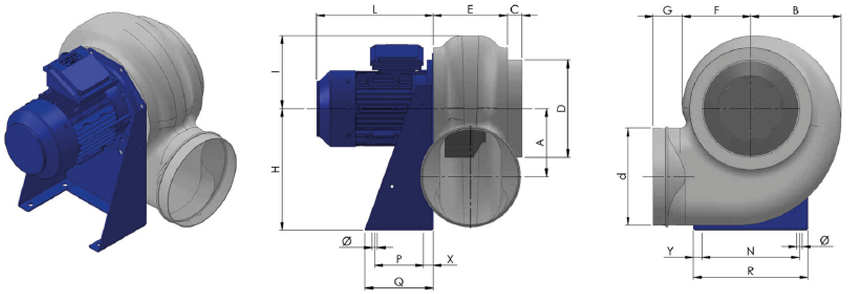

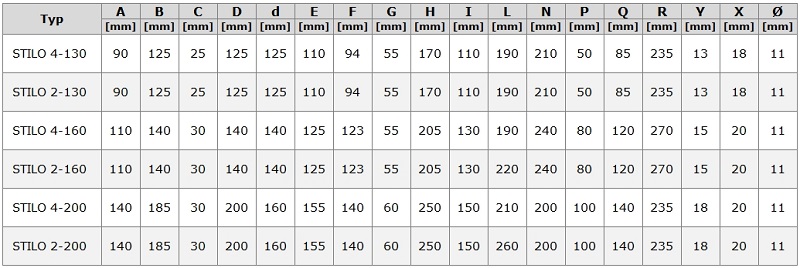

Wymiary
Charakterystyki pracy

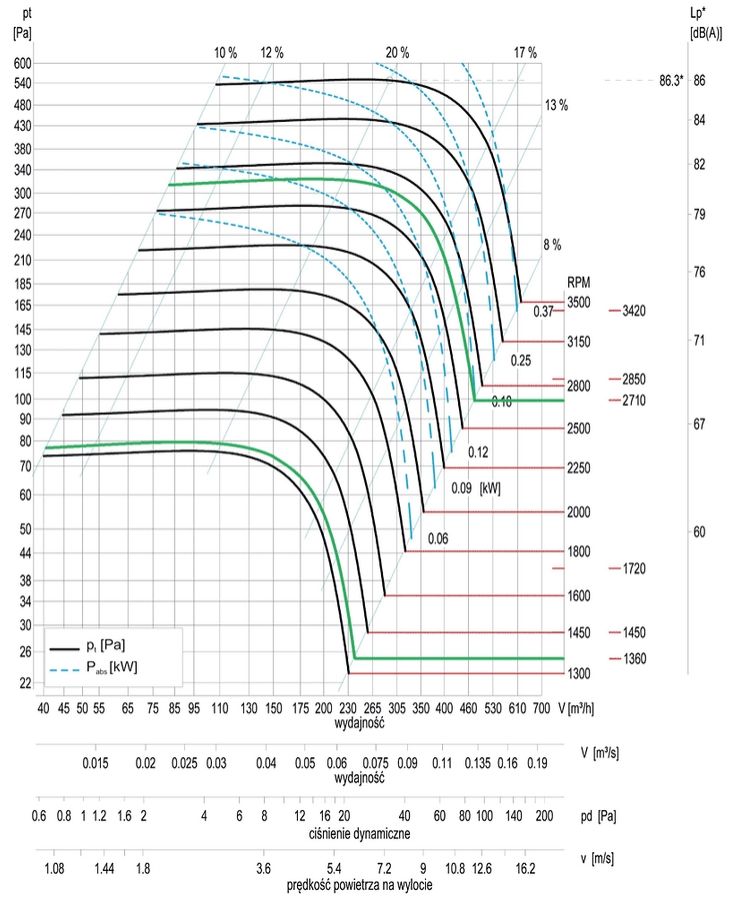

Stilo 130

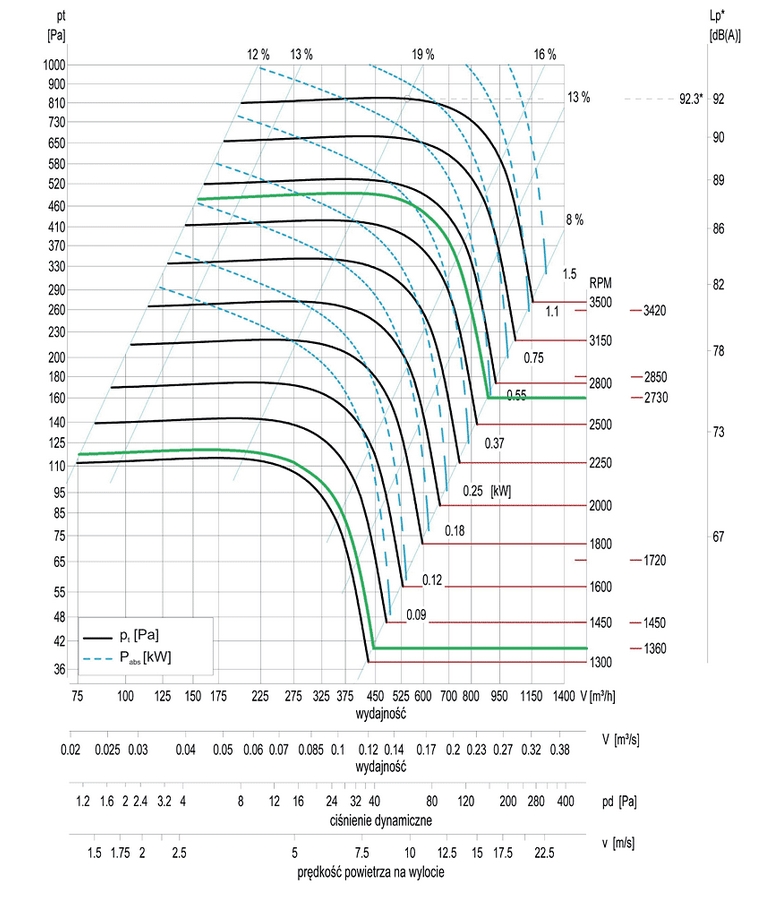

Stilo 160

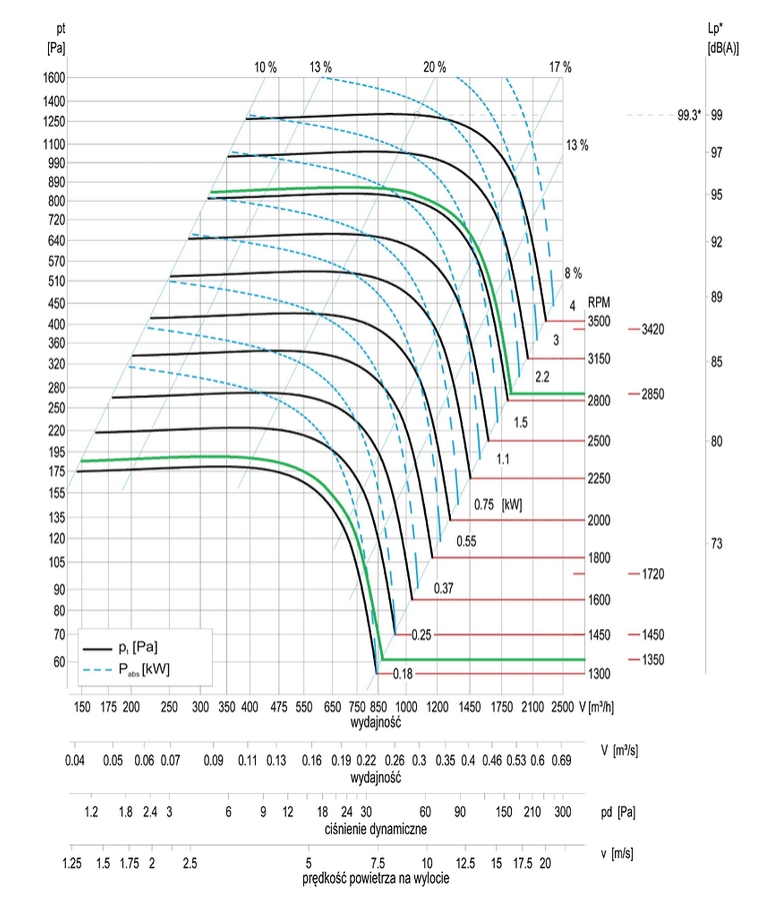

Stilo 200
