MMD - Mufa
MMD - Mufa z uszczelką chemoodporna wykonana z tworzyw sztucznych
Mufa okrągła wykonana z tworzywa termoplastycznego "plug-in" z uszczelką wielokrotną do montażu w rury.
Wykonanie:
- mufa "plug-in" system z uszczelką wargową,
- formowane ciśnieniowo do 315mm,
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- podciśnienie max. 10.000Pa
- zakończenia mufowe (MD)
- łącznie wciskowe
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Mufa M [m] - MD - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Dla kształtek z materiału PPs-el, uszczelka składa się z przewodzącego elektrycznie polimeru bazowego.
Oznaczanie:
| Typ | M2-MD | M3-MD | M4-MD | M5-MD |
|---|---|---|---|---|
| Materiał | PPs | PP | PE | PPs-el |
| Kolor |  |
 |
 |
 |
| Nazwa | polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |

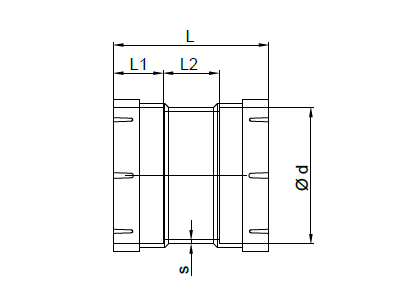

Wymiary
| PPs / PP / PE / PPs-el | |||||
|---|---|---|---|---|---|
| d [mm] | L [mm] | L1 [mm] | L2 [mm] | s [mm] | m [kg] |
| 0050 | 80 | 25 | 30 | 3 | 0,1 |
| 0063 | 80 | 25 | 30 | 3 | 0,1 |
| 0075 | 100 | 35 | 30 | 3 | 0,1 |
| 0090 | 100 | 35 | 30 | 3 | 0,2 |
| 0110 | 95 | 40 | 15 | 3 | 0,2 |
| 0125 | 90 | 40 | 10 | 3 | 2 |
| 0160 | 100 | 40 | 20 | 3 | 0,2 |
| 0200 | 120 | 50 | 20 | 3 | 0,3 |
| 0250 | 120 | 50 | 20 | 3 | 0,4 |
| 0315 | 120 | 50 | 20 | 3 | 0,6 |
