TMD - Trójnik 90° z uszczelką wargową chemoodporny z tworzyw sztucznych
Trójniki okrągły wykonane z tworzywa termoplastycznego "plug-in" z uszczelką wielokrotną do montażu w rury.
Wykonanie:
- trójnik "plug-in" system z uszczelką wargową,
- formowane ciśnieniowo do 250mm,
- formowane maszynowo od 280mm do 315mm,
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- podciśnienie max. 10.000Pa
- zakończenia mufowe (MD)
- łącznie wciskowe
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Trójnik T [m] - MD - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Dla kształtek z materiału PPs-el, uszczelka składa się z przewodzącego elektrycznie polimeru bazowego.
Oznaczanie:
| Typ | T2-MD | T3-MD | T4-MD | T5-MD |
|---|---|---|---|---|
| Materiał | PPs | PP | PE | PPs-el |
| Kolor |  |
 |
 |
 |
| Nazwa | polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
Wymiary
| PPs / PP / PE / PPs-el | ||||||
|---|---|---|---|---|---|---|

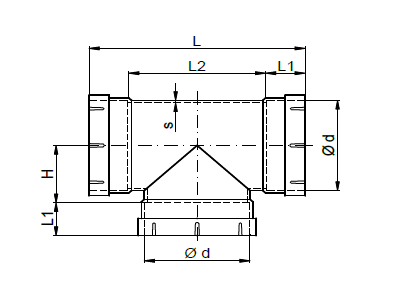

| d [mm] | L [mm] | L1 [mm] | L2 [mm] | H [mm] | s [mm] | m [kg] |
| 0050 | 140 | 25 | 70 | 35 | 3,0 | 0,2 |
| 0063 | 160 | 25 | 90 | 45 | 3,0 | 0,2 |
| 0075 | 170 | 35 | 100 | 55 | 3,0 | 0,3 |
| 0090 | 200 | 35 | 130 | 60 | 3,0 | 0,4 |
| 0110 | 225 | 40 | 145 | 70 | 3,5 | 0,5 |
| 0125 | 285 | 40 | 185 | 85 | 3,5 | 0,5 |
| 0160 | 330 | 40 | 250 | 100 | 4,5 | 0,6 |
| 0200 | 385 | 50 | 285 | 120 | 5,0 | 1,2 |
| 0250 | 415 | 50 | 315 | 145 | 5,5 | 1,6 |
| 0315 | 530 | 60 | 410 | 190 | 3,5 | 3,3 |
