B30 - Kolano*
B30 - Kolano okrągłe 30° wykonane z tworzyw sztucznych
Wykonanie:
- kolano kąt 30°
- promień R = D
- formowane maszynowo do 315mm
- formowane ręcznie od 355mm do 800mm
- wykonanie segmentowe powyżej 800mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe
- łączenie przez spawanie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał

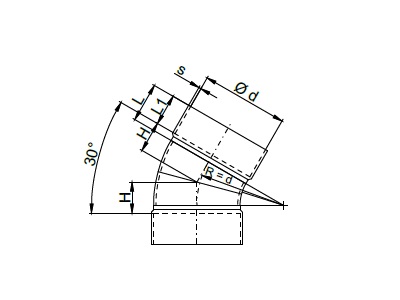

Wymiarowanie:
Kolano B [x] - 30 - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Kolana dostępne także w wersji 15°, 45°, 60°, 75° i 90°.
Wersje materiałowe:
- PVC-U (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-C (biały),
Oznaczanie:
| Typ | B1-30- | B2-30- | B3-30- | B4-30- | B5-30- | B6-30- | B7-30- |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-C |
| d [mm] | PVC-U / PVC-C | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
H [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
H [mm] |
s [mm] |
m [mm] |
|
| 0050 | 30 | 25 | 20 | 3,0 | 0,1 | 30 | 25 | 20 | 3,0 | 0,1 |
| 0063 | 30 | 25 | 20 | 3,0 | 0,1 | 30 | 25 | 20 | 3,0 | 0,1 |
| 0075 | 40 | 35 | 25 | 3,0 | 0,1 | 40 | 35 | 25 | 3,0 | 0,1 |
| 0090 | 40 | 35 | 30 | 3,0 | 0,1 | 40 | 35 | 30 | 3,0 | 0,1 |
| 0110 | 50 | 40 | 55 | 3,0 | 0,2 | 50 | 40 | 40 | 3,0 | 0,2 |
| 0125 | 50 | 40 | 60 | 3,0 | 0,2 | 50 | 40 | 45 | 3,0 | 0,2 |
| 0140 | 50 | 40 | 70 | 3,0 | 0,3 | 50 | 40 | 50 | 3,0 | 0,3 |
| 0160 | 50 | 40 | 65 | 3,0 | 0,3 | 50 | 40 | 55 | 3,0 | 0,3 |
| 0180 | 60 | 50 | 85 | 3,0 | 0,4 | 60 | 50 | 60 | 3,0 | 0,4 |
| 0200 | 60 | 50 | 85 | 3,0 | 0,5 | 60 | 50 | 65 | 3,0 | 0,5 |
| 0225 | 60 | 50 | 105 | 3,5 | 0,6 | 60 | 50 | 70 | 3,5 | 0,6 |
| 0250 | 60 | 50 | 105 | 3,5 | 0,8 | 60 | 50 | 75 | 4,0 | 0,7 |
| 0280 | 60 | 50 | 125 | 3,0 | 0,9 | 60 | 50 | 85 | 4,0 | 1,0 |
| 0315 | 60 | 50 | 140 | 3,0 | 1,4 | 60 | 50 | 95 | 5,0 | 1,4 |
| 0355 | 60 | 50 | 155 | 3,0 | 1,6 | 60 | 50 | 105 | 5,0 | 1,7 |
| 0400 | 70 | 60 | 175 | 3,0 | 1,9 | 70 | 60 | 120 | 6,0 | 2,7 |
| 0450 | 70 | 60 | 195 | 3,5 | 3,4 | 70 | 60 | 135 | 6,0 | 4,1 |
| 0500 | 70 | 60 | 215 | 4,0 | 3,9 | 70 | 60 | 155 | 6,0 | 4,8 |
| 0560 | - | - | - | - | - | 110 | 90 | 170 | 6,0 | 5,1 |
| 0600 | 80 | 70 | 170 | 5,0 | 5,6 | - | - | - | - | - |
| 0630 | - | - | - | - | - | 110 | 90 | 190 | 8,0 | 7,5 |
| 0700 | 110 | 90 | 210 | 6,0 | 14,0 | - | - | - | - | - |
| 0710 | - | - | - | - | - | 110 | 90 | 210 | 8,0 | 8,9 |
| 0800 | 120 | 100 | 235 | 7,0 | 18,0 | 120 | 100 | 235 | 10,0 | 18,5 |
| 0900 | 130 | 110 | 265 | 8,0 | 27,3 | 130 | 110 | 265 | 8,0 | 23,5 |
| 1000 | 130 | 110 | 265 | 8,0 | 37,7 | 130 | 110 | 265 | 8,0 | 35,2 |
