RS - Króciec prosty*
RS - Króciec mufowy chemoodporny z tworzyw sztucznych
Króciec mufowy przeznaczony do wykonywania nietypowych trójników, czwórników z wykorzystaniem trójników siodłowych..
Wykonanie:
- króciec mufowy,
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe
- łączenie przez spawanie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał

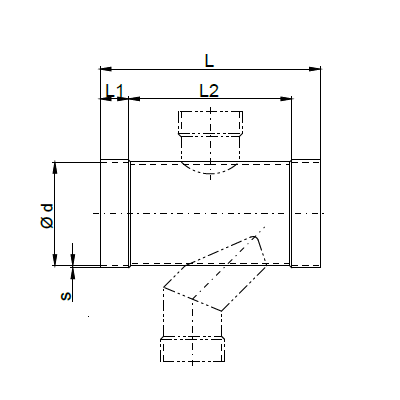

Wymiarowanie:
Króciec mufowy RS[x] - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe:
- PVC-U (RAL 7011),
- PPs (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-C (biały),
Oznaczanie:
| Typ | RS1- | RS2- | RS3- | RS4- | RS5- | RS6- | RS7- |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-C |
| d [mm] |
PVC-U / PVC-C | PP / PPs / PE / PPs-el / PVDF | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
|
| 0075 | * | * | * | * | * | 200 | 35 | 130 | 3,0 |
| 0090 | * | * | * | * | * | 220 | 35 | 150 | 3,0 |
| 0110 | * | * | * | * | * | 225 | 40 | 145 | 3,0 |
| 0125 | * | * | * | * | * | 270 | 40 | 190 | 3,0 |
| 0140 | * | * | * | * | * | 270 | 40 | 190 | 3,0 |
| 0160 | * | * | * | * | * | 325 | 40 | 245 | 3,0 |
| 0180 | * | * | * | * | * | 375 | 50 | 275 | 3,0 |
| 0200 | * | * | * | * | * | 380 | 50 | 280 | 3,0 |
| 0225 | * | * | * | * | * | 420 | 50 | 320 | 3,5 |
| 0250 | * | * | * | * | * | 410 | 50 | 310 | 3,5 |
| 0280 | * | * | * | * | * | 460 | 50 | 360 | 4,0 |
| 0315 | * | * | * | * | * | 520 | 50 | 415 | 5,0 |
| 0355 | * | * | * | * | * | 570 | 50 | 460 | 5,0 |
| 0400 | * | * | * | * | * | 610 | 60 | 490 | 6,0 |
* na zapytanie
