TH-30 - Trójnik orłowy
TH-30 - Trójnik orłowy o kącie rozwarcia <30° chemoodporny wykonany z tworzyw sztucznych
Wykonanie:
- trójnik orłowy kąt <30°
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Trójnik orłowy TH [m] - 30 - [d]
[m] - typ materiału
[d] - średnice kanału wentylacyjnego w mm
Oznaczanie:
| Typ | TH1-30 | TH2-30 | TH3-30 | TH4-30 | TH5-30 | TH6-30 | TH9-30 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

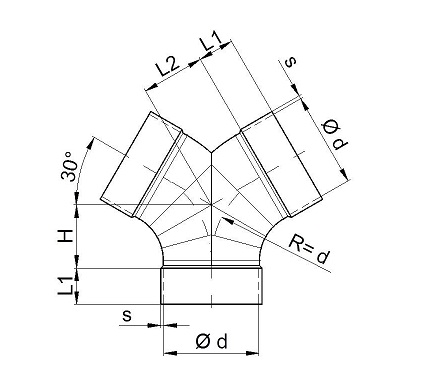

Wymiary
| d [mm] |
PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H | s | kg | L1 | L2 | H | s | kg | |
| 050 | 25 | 35 | 35 | 3,0 | 0,1 | 25 | 35 | 35 | 3,0 | 0,1 |
| 063 | 25 | 40 | 40 | 3,0 | 0,2 | 25 | 40 | 40 | 3,0 | 0,1 |
| 075 | 35 | 45 | 45 | 3,0 | 0,3 | 25 | 45 | 45 | 3,0 | 0,1 |
| 090 | 35 | 55 | 55 | 3,0 | 0,3 | 35 | 55 | 55 | 3,0 | 0,2 |
| 110 | 40 | 75 | 75 | 3,0 | 0,6 | 40 | 75 | 75 | 3,0 | 0,3 |
| 125 | 40 | 80 | 80 | 3,0 | 0,8 | 40 | 80 | 80 | 3,0 | 0,3 |
| 140 | 40 | 90 | 90 | 3,0 | 0,8 | 40 | 90 | 90 | 3,0 | 0,5 |
| 160 | 40 | 100 | 100 | 3,0 | 0,9 | 40 | 100 | 100 | 3,0 | 0,5 |
| 180 | 50 | 115 | 115 | 3,0 | 1,1 | 50 | 115 | 115 | 3,0 | 0,6 |
| 200 | 50 | 125 | 125 | 3,0 | 1,1 | 50 | 125 | 125 | 3,0 | 0,8 |
| 225 | 50 | 140 | 140 | 3,0 | 1,8 | 50 | 140 | 140 | 3,5 | 1,2 |
| 250 | 50 | 155 | 155 | 3,0 | 2,1 | 50 | 155 | 155 | 3,5 | 1,3 |
| 280 | 50 | 170 | 170 | 3,0 | 3,9 | 50 | 170 | 170 | 4,0 | 1,7 |
| 315 | 50 | 190 | 190 | 3,0 | 3,9 | 50 | 190 | 190 | 5,0 | 2,6 |
| 355 | 50 | 215 | 215 | 3,0 | 5,9 | 50 | 215 | 215 | 5,0 | 3,9 |
| 400 | 50 | 240 | 240 | 3,0 | 9,8 | 50 | 240 | 240 | 6,0 | 6,6 |
| 450 | 55 | 270 | 270 | 3,5 | 5,2 | 50 | 270 | 270 | 6,0 | 6,0 |
| 500 | 55 | 300 | 300 | 4,0 | 10,7 | 50 | 300 | 300 | 6,0 | 7,2 |
| 600 | 65 | 355 | 355 | 5,0 | 12,7 | - | - | - | - | - |
| 630 | - | - | - | - | - | 90 | 380 | 380 | 8,0 | 16,2 |
