TH-45 - Trójnik orłowy
TH-45 - Trójnik orłowy o kącie rozwarcia <45° chemoodporny wykonany z tworzyw sztucznych
Wykonanie:
- trójnik orłowy kąt <45°
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Trójnik orłowy TH [m] - 45 - [d]
[m] - typ materiału
[d] - średnice kanału wentylacyjnego w mm
Oznaczanie:
| Typ | TH1-45 | TH2-45 | TH3-45 | TH4-45 | TH5-45 | TH6-45 | TH9-45 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

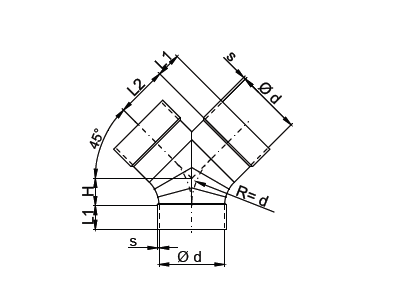

Wymiary
| d [mm] |
PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 [mm] |
L2 [mm] |
H [mm] |
s [mm] |
m [kg] |
L1 [mm] |
L2 [mm] |
H [mm] |
s [mm] |
m [kg] |
|
| 0050 | 25 | 50 | 30 | 3,0 | 0,1 | 30 | 50 | 25 | 3,0 | 0,1 |
| 0063 | 25 | 55 | 35 | 3,0 | 0,2 | 30 | 55 | 30 | 3,0 | 0,1 |
| 0075 | 20 | 65 | 45 | 3,0 | 0,2 | 35 | 65 | 35 | 3,0 | 0,1 |
| 0090 | 20 | 70 | 45 | 3,0 | 0,3 | 35 | 70 | 40 | 3,0 | 0,2 |
| 0110 | 45 | 95 | 45 | 3,0 | 0,4 | 40 | 95 | 45 | 3,0 | 0,2 |
| 0125 | 40 | 100 | 60 | 3,0 | 0,7 | 40 | 100 | 60 | 3,0 | 0,4 |
| 0140 | 20 | 120 | 70 | 3,0 | 0,7 | 40 | 120 | 70 | 3,0 | 0,5 |
| 0160 | 40 | 140 | 75 | 3,0 | 0,8 | 40 | 140 | 65 | 3,0 | 0,5 |
| 0180 | 30 | 150 | 85 | 3,0 | 1,1 | 50 | 150 | 85 | 3,0 | 0,7 |
| 0200 | 50 | 175 | 85 | 3,0 | 1,0 | 50 | 175 | 85 | 3,0 | 0,7 |
| 0225 | 40 | 185 | 105 | 3,0 | 1,9 | 50 | 185 | 105 | 3,5 | 1,2 |
| 0250 | 50 | 215 | 105 | 3,0 | 1,4 | 50 | 215 | 105 | 3,5 | 1,0 |
| 0280 | 40 | 245 | 125 | 3,0 | 3,7 | 50 | 245 | 125 | 4,0 | 2,0 |
| 0315 | 50 | 275 | 140 | 3,0 | 3,1 | 50 | 275 | 140 | 5,0 | 3,1 |
| 0355 | 45 | 305 | 155 | 3,0 | 5,0 | 50 | 305 | 155 | 5,0 | 3,1 |
| 0400 | 50 | 355 | 175 | 3,0 | 9,0 | 50 | 355 | 180 | 6,0 | 6,0 |
| 0450 | 55 | 415 | 200 | 3,5 | 9,5 | 50 | 415 | 200 | 6,0 | 7,6 |
| 0500 | 60 | 460 | 215 | 4,0 | 13,9 | 50 | 460 | 225 | 6,0 | 9,3 |
| 0600 | 60 | 550 | 270 | 5,0 | 16,3 | - | - | - | - | - |
| 0630 | - | - | - | - | - | 90 | 580 | 280 | 6,0 | 17,5 |
