TSS45 - Trójnik siodłowy*
TSS45 - Trójnik siodłowy kątowy 45° chemoodporny wykonany z tworzyw sztucznych
Przeznaczony do samodzielnego wykonywania nietypowych trójników lub wcinek w prostych odcinkach rur.
Wykonanie:
- siodłowy, kąt wcięcia <45°,
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3mm lub zgodnie z DIN 4741
- zakończenia mufowe
- łączenie przez spawanie
Temperatura stosowania:
Tr jak dla materiału [°C]
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Trójnik siodłowy TSS[x] - 45M - [d] - [d2]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[d2] - średnica odnogi w mm
Wersje materiałowe:
- PVC-U (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-C (biały),
Oznaczanie:

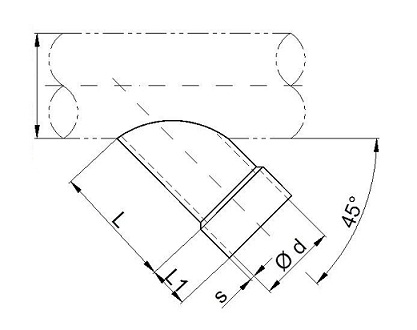

| Typ | TSS1-45M- | TSS2-45M- | TSS3-45M- | TSS4-45M- | TSS5-45M- | TSS6-45M- | TSS7-45M- |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-C |
| d [mm] |
PVC-U / PVC-C | PP / PPs / PE / PPs-el / PVDF | ||||||
|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 65 | 35 | 3,0 | 0,1 | 65 | 35 | 3,0 | 0,1 |
| 0063 | 82 | 35 | 3,0 | 0,1 | 82 | 35 | 3,0 | 0,1 |
| 0075 | 90 | 35 | 3,0 | 0,1 | 90 | 35 | 3,0 | 0,1 |
| 0090 | 107 | 35 | 3,0 | 0,1 | 107 | 35 | 3,0 | 0,1 |
| 0110 | 137 | 40 | 3,0 | 0,2 | 137 | 40 | 3,0 | 0,1 |
| 0125 | 141 | 40 | 3,0 | 0,2 | 171 | 40 | 3,0 | 0,2 |
| 0140 | 159 | 40 | 3,0 | 0,3 | 159 | 40 | 3,0 | 0,2 |
| 0160 | 189 | 40 | 3,0 | 0,4 | 189 | 40 | 3,0 | 0,3 |
| 0180 | 213 | 50 | 3,0 | 0,5 | 213 | 50 | 3,0 | 0,3 |
| 0200 | 231 | 50 | 3,0 | 0,6 | 231 | 50 | 3,0 | 0,4 |
| 0225 | 260 | 50 | 3,0 | 0,8 | 261 | 50 | 3,5 | 0,6 |
| 0250 | 284 | 50 | 3,0 | 0,9 | 284 | 50 | 3,5 | 0,7 |
| 0280 | 316 | 50 | 3,0 | 1,1 | 314 | 50 | 4,0 | 1,0 |
| 0315 | 351 | 50 | 3,0 | 1,4 | 353 | 50 | 5,0 | 1,5 |
| 0355 | 392 | 50 | 4,0 | 2,2 | 393 | 50 | 5,0 | 1,9 |
| 0400 | 456 | 50 | 4,0 | 3,0 | 458 | 60 | 6,0 | 3,0 |
| 0450 | 528 | 60 | 4,0 | 3,8 | 530 | 60 | 6,0 | 3,8 |
| 0500 | 578 | 60 | 4,0 | 4,6 | 580 | 60 | 6,0 | 4,6 |
| 0560 | - | - | - | - | * | * | * | * |
| 0600 | * | * | * | * | - | - | - | - |
| 0630 | - | - | - | - | * | * | * | * |
| 0700 | * | * | * | * | * | * | * | * |
| 0710 | - | - | - | - | * | * | * | * |
| 0800 | * | * | * | * | * | * | * | * |
