EDPO - Dyfuzor chemoodporny prostokątny
Dyfuzory (konfuzory) prostokąt-koło EDPO z tworzyw sztucznych produkowane są z płyt metodą gięcia i spawania. Grubość płyt, z których wykonane są kształtki zależy od wymiarów poprzecznych. Grubości ścianki kształtek dobrane są zgodnie z normą DIN, tak żeby zapewnić odpowiednią sztywność. W przypadku dużych przekrojów stosowane są dodatkowe wzmocnienia poprawiające sztywność elementów.
W przypadku instalacji chemoodpornych z tworzyw sztucznych wymiarem bazowym jest wymiar zewnętrzny kształtki. W zależności od rodzaju zakończenia systemy z tworzyw sztucznych łączy się poprzez spawanie (mufy), skręcenia (kołnierze) lub klejenie (mufy ale tylko PVC).
Wykonanie:
- na podstawie zamówienia
- wytwarzane przez formowane i spawane
- minimalna grubość ścianki 3 mm lub zgodnie z DIN4741 T5
- standardowo zakończenia mufowe
- na zamówienie zakończenia kołnierzowe
- łącznie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura robocza:
Tr. [°C] jak dla materiału
Temperatura maksymalna:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału

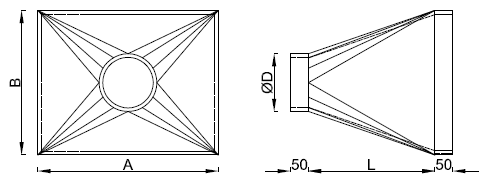

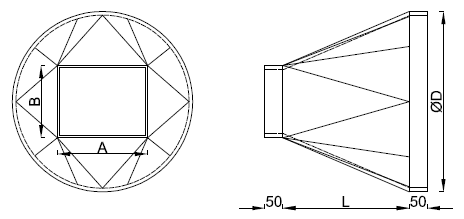

Wymiarowanie:
Dyfuzor prostokątny EDPO(m)-(A) x (B) / (D) / (Lc)
gdzie Lc = 50[mm] + L[mm]+ 50[mm]
m - rodzaj materiału
A - szerokość [mm]
B - wysokość [mm]
D - średnica [mm]
Lc - długość [mm]
Uwagi:
Możliwe do wykonania za dopłatą dyfuzory w wersji kołnierzowej.
Możliwe do wykonanie dyfuzory niesymetryczne EDPO-NS.
Oznaczanie:
| Typ | EDPO1 | EDPO2 | EDPO3 | EDPO4 | EDPO6 |
|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PVDF |
| Kolor |  |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polifluorek winylidenu |
Wymiary
TAB1. Wymiary główne i grubość ścianek kształtek prostokątnych z materiału PP / PPs / PVC / PE
| B [mm] | 0110-0500 | 0501-0750 | 0751-1000 |
|---|---|---|---|
| A [mm] | PP / PPs / PVC / PE grubość ścianki S [mm] |
||
| 0110-0500 | 4 | 5 | 6 |
| 0501-0750 | 5 | 5 | 6 |
| 0751-1000 | 6 | 6 | 6 |
Normy
Kształtki wentylacyjne chemoodporne z tworzyw sztucznych o przekroju prostokątnym produkowane są zgodnie z niżej wymienionymi normami:
NORMY:
DIN 4740 Part 5 - Instalacja wentylacyjna. Przewody wentylacyjne z nieplastyfikowanego polichlorku winylu (PVC-U). Przewody niewzmocnione, Minimalna grubość ścianki.
DIN 4741 Part 5 - Instalacja wentylacyjna, Przewody wentylacyjne z polipropylenu (PP). Przewody niewzmocnione typ 1. Minimalna grubość ścianki.
DIN 4102-6 - Palność materiałów budowlanych i elementów konstrukcyjnych, przewody wentylacyjne, pojęcia, wymogi i kontrole.
DIN 16 927 - Płyty z nieplastyfikowanego polichlorku winylu - techniczne warunki dostawy.
PN-EN 1505 - Wentylacja budynków. Przewody proste i kształtki o przekroju prostokątnym. Wymiary (analogia).
