Kanał prostokątny chemoodporny (EKP)

Kanały prostokątne EKP z tworzyw sztucznych produkowane są z płyt metodą gięcia i spawania. Grubość płyt, z których wykonane są kanały zależy od wymiarów poprzecznych i długości kanału. Grubości ścianki kanału dobrane są zgodnie z normą DIN, tak żeby zapewnić odpowiednią sztywność. W przypadku dużych przekrojów stosowane są dodatkowe wzmocnienia poprawiające sztywność elementów.

W przypadku instalacji chemoodpornych z tworzyw sztucznych wymiarem bazowym jest wymiar zewnętrzny kanału. W zależności od rodzaju zakończenia systemy z tworzyw sztucznych łączy się poprzez spawanie (mufy), skręcenia (kołnierze) lub klejenie (tylko PVC).

Minimalna wielkość kanału 200 x 200 mm.
Standardowe długości kanałów: 1000, 1500 lub 3000 mm.

Pobierz kartę w wersji PDF

Standardy wykonania:

kanał prosty: EKP-M - z mufą (z jednej strony), kan
kanał prosty: EKP-F - z kołnierzami (z dwóch stron)
kanał prosty: EKP-MF - z mufą i kołnierzem (po jednym z każdej strony)
kanał prosty: EKP - bosy (bez muf i kołnierzy)
na podstawie zamówienia
wytwarzane przez formowane i spawane
minimalna grubość ścianki zgodnie z DIN4741 T2
minimalny przekrój: 200x200 mm
standardowe długości: 1000, 1500 lub 3000 mm.

Temperatura:

Tr [°C] jak dla materiału

Temperatura pracy:

Tmax. [°C] dla materiału

Ciśnienie pracy:

Pmax. [Pa] dla materiału

Kolor:

jak dla materiału

Wymiarowanie:

Kanał prostokątny EKP(m)-(p) A x B / L

gdzie:
m - rodzaj materiału
p - rodzaj przyłącza
A - szerokość
H - wysokość
L - długość

Uwagi:

Maksymalna długość kanału bez wzmocnień Lmax=1000mm.
Maksymalna długość kanału ze wzmocnieniami Lmax=3000mm.

Wersje materiałowe:

PVC (szary RAL 7011),
PPs (szary RAL 7037),
PP (szary RAL 7032),
PE (czarny),
PVDF (naturalny),

Oznaczanie:

Typ (m)	EKP1-	EKP2-	EKP3-	EKP4-	EKP6-
Materiał	PVC	PPs	PP	PE	PVDF

Konstrukcja

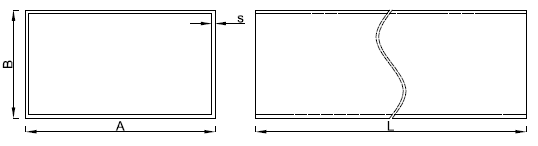

TAB1. Wymiary główne i grubość ścianek kanałów prostokątnych bez wzmocnień o boku <600mm

Szerokość A [mm]	0110	0200	0300	0400	0500	0600
Wysokość H [mm]	PP, PPs, PVC, PE grubość ścianki S [mm]
0110	4	4	4	4	4	6
0200	4	4	4	4	4	6
0300	4	4	4	4	4	6
0400	4	4	4	4	4	6
0500	4	4	4	4	4	6
0600	6	6	6	6	6	6

Konstrukcja

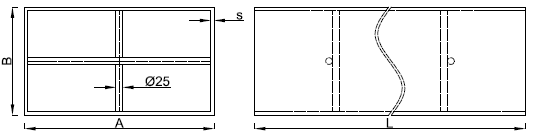

TAB2. Wymiary główne i grubość ścianek kanałów prostokątnych ze wzmocnieniami o boku > 601mm

Szerokość A [mm]	0700	0800	0900	01000
Wysokość H [mm]	PP, PPs, PVC, PE grubość ścianki S [mm]
0110	6	6	6	6
0200	6	6	6	6
0300	6	6	6	6
0400	6	6	6	6
0500	6	6	6	6
0600	6	6	6	6
0700	6	6	6	6
0800	6	6	6	6
0900	6	6	6	6
1000	6	6	6	6

Kanały wentylacyjne dzielą się na 3 grupy konstrukcyjne, różniące się od siebie grubością płaszcza w zależności od wymiaru dłuższego boku. Wymiary minimalne podane zostały w tabeli TAB3.

TAB3. Grubość ścianek wg zastosowanego materiału i maksymalnego ugięcia
maksymalnego 2% wg DIN4741 T5 dla maksymalnego ciśnienia +/- 1000Pa.

Grupa konstrukcyjna	A lub B [mm]	PP/PPs	PE	PVC
		grubość ścianki S [mm]
I	0110 - 0500	4 mm	4 mm	4 mm
II	0501 - 1000	6 mm	6 mm	6 mm
III	1001 - 2000	8 mm	8 mm	8 mm

Kanały i kształtki wentylacyjne chemoodporne o przekroju prostokątnym produkowane są zgodnie z normami zakładowymi lub normami DIN.

Dopuszcza się stosowanie ścianek o większej grubości niż podane w TAB3 zgodnej z normą DIN.

NORMY:
DIN 4740 Part 5 - Instalacja wentylacyjna. Przewody wentylacyjne z nieplastyfikowanego polichlorku winylu (PVC-U). Przewody niewzmocnione, Minimalna grubość ścianki.
DIN 4741 Part 5 - Instalacja wentylacyjna, Przewody wentylacyjne z polipropylenu (PP). Przewody niewzmocnione typ 1. Minimalna grubość ścianki.
PN-EN 1505:2001 - Wentylacja budynków. Przewody proste i kształtki o przekroju prostokątnym. Wymiary (arch.)
PN-C-89206:2005 - Rury wywiewne z nieplastyfikowanego polichlorku winylu (PVC-U).
