Mufa chemoodporna prostokątna (EPM)
Mufy prostokątne EPM z tworzyw sztucznych produkowane są z płyt metodą gięcia i spawania. Grubość płyt, z których wykonane są kształtki zależy od wymiarów poprzecznych. Grubości ścianki kształtek dobrane są zgodnie z normą DIN, tak żeby zapewnić odpowiednią sztywność. W przypadku dużych przekrojów stosowane są dodatkowe wzmocnienia poprawiające sztywność elementów.
W przypadku instalacji chemoodpornych z tworzyw sztucznych wymiarem bazowym jest wymiar zewnętrzny kształtki. W zależności od rodzaju zakończenia systemy z tworzyw sztucznych łączy się poprzez spawanie (mufy), skręcenia (kołnierze) lub klejenie (mufy ale tylko PVC).
Wykonanie:
- mufa prostokątna
- na podstawie zamówienia
- formowane i spawane
- minimalna grubość ścianki 4 mm lub zgodnie z DIN4741 T5
- do wykonywania połączeń mufowych
Temperatura robocza:
Tr. [°C] jak dla materiału
Temperatura maksymalna:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
Zgodny z zastosowanym materiałem
Wymiarowanie:
Mufa prostokątna EPM-A=...... x B=.......
Uwagi:
Produkowane są mufy z jednym końcem kołnierzowym do stosowania jako elementy przejściowe pomiędzy łączeniem mufowym i kołnierzowym.
Wersje materiałowe:
- PVC (szary RAL 7011),
- PPs (szary RAL 7037),
- PP (szary RAL 7032),
- PE (czarny),
- PVDF (naturalny),
Oznaczanie:
| Typ | EPM1- | EPM2- | EPM3- | EPM4- | EPM6- |
|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PVDF |

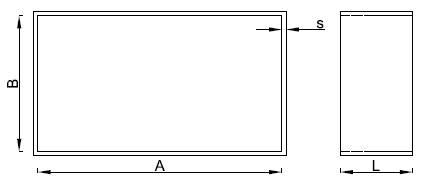

TAB1. Wymiary główne i grubość ścianek muf prostokątnych z materiału PVC, PP, PPs, PE
| A lub B [mm] | L [mm] | PPs / PP / PE | PVC |
|---|---|---|---|
| S [mm] | S [mm] | ||
| 0110 - 0250 | 50 | 4 | 3 |
| 0251 - 0500 | 80 | 4 | 4 |
| 0501 - 1000 | 80 | 5 | 5 |
Kształtki wentylacyjne chemoodporne z tworzyw sztucznych o przekroju prostokątnym produkowane są zgodnie z niżej wymienionymi normami:
GRUBOŚCI ŚCIANEK i WZMOCNIENIA:
DIN 4740 Part 5 - Instalacja wentylacyjna. Przewody wentylacyjne z nieplastyfikowanego polichlorku winylu (PVC-U). Przewody niewzmocnione, Minimalna grubość ścianki.
DIN 4741 Part 5 - Instalacja wentylacyjna, Przewody wentylacyjne z polipropylenu (PP). Przewody niewzmocnione typ 1. Minimalna grubość ścianki.
PRZEKROJE I WYMIARY:
PN-EN 1505:2001 - Wentylacja budynków. Przewody proste i kształtki o przekroju prostokątnym. Wymiary (arch.)
PN-C-89206:2005 - Rury wywiewne z nieplastyfikowanego polichlorku winylu (PVC-U).
INNE:
Normy wewnętrzne zakładowe CHEMOTECH.
