EASN - Anemostaty sufitowe
EASN - Anemostaty sufitowe nawiewno-wyciągowe chemoodporne
Wykonanie:
- anemostat nawiewny/wyciągowy czterostronny
- do montażu w skrzynkach rozprężnych
- regulacja wydajności przepustnicą na wlocie do skrzynki
- formowane maszynowo i spawana
- minimalna grubość ścianki 4 mm lub zgodnie z DIN 4741
- dostępne 2 podstawowe wielkości 595x595; 420x420
- inne wymiary na zamówienie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Anemostat EASN[x] - [A] x [A]
[x] - typ materiału
[A] - wymiar zewnętrzny anemostatu w mm
Uwagi:
Możliwość zamówienia ze skrzynką rozprężną EASN[x] - S
Wersje materiałów:
- PVC (szary stalowy),
- PPS (szary),
- PP (szary jasny),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
Oznaczanie:
| Typ | EASN1 | EASN2 | EASN3 | EASN4 | EASN5 | EASN6 | EASN9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |

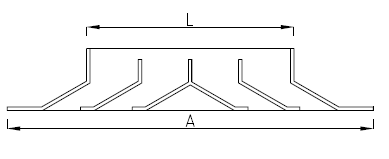

| typ | A [mm] | L [mm] |
|---|---|---|
| EASN-301 | 300 | 150 |
| EASN-412 | 420 | 300 |
| EASN-498 | 495 | 350 |
| EASN-595 | 595 | 390 |
TAB1. Wymiary główne i grubość ścianek osprzętu z materiału PP i PPs
| B [mm] | 0110-0250 | 0251-0500 | 0501-0600 |
|---|---|---|---|
| A [mm] | grubość ścianki S [mm] | ||
| 0110-0250 | 4,0 | 4,0 | 6,0 |
| 0251-0500 | 4,0 | 4,0 | 6,0 |
| 0501-0600 | 6,0 | 6,0 | 6,0 |
TAB2. Wymiary główne i grubość ścianek osprzętu prostokątnych z materiału PVC i PE
| B [mm] | 110-250 | 251-500 | 501-600 |
|---|---|---|---|
| A [mm] | grubość ścianki S [mm] | ||
| 0110-0250 | 3,0 | 4,0 | 5,0 |
| 0251-0500 | 4,0 | 4,0 | 5,0 |
| 0501-0600 | 5,0 | 5,0 | 5,0 |
