MKR - Króćce z siatką
MKR - Króciec z siatką wykonany z tworzywa sztucznego przeznaczony do montażu na swobodnym wylocie powietrza z rur i elementów o zakończeniach rurowych (R)
Wykonanie:
- króciec z siatką z tworzywa sztucznego 10x10 o przepływie Aef=~65%
- do montażu na zewnątrz rury
- formowane ciśnieniowo do 315mm
- formowane maszynowo od 355mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Mufa MKR[m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Oznaczanie:
| Typ | MKR1 | MKR2 | MKR3 | MKR4 | MKR5 | MKR6 |
|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF |
| Kolor |  |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |

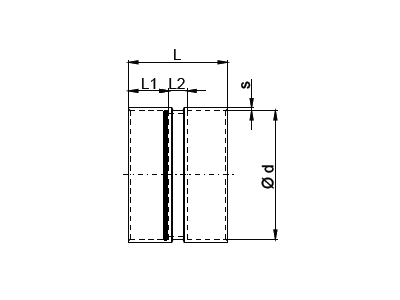

Wymiary
| d [mm] | PVC / PVC-C | PPs / PP / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 80 | 25 | 30 | 3,0 | 0,1 | 80 | 25 | 30 | 3,0 | 0,1 |
| 0063 | 80 | 25 | 30 | 3,0 | 0,1 | 80 | 25 | 30 | 3,0 | 0,1 |
| 0075 | 100 | 35 | 30 | 3,0 | 0,1 | 100 | 35 | 30 | 3,0 | 0,1 |
| 0090 | 100 | 35 | 30 | 3,0 | 0,1 | 100 | 35 | 30 | 3,0 | 0,1 |
| 0110 | 100 | 40 | 20 | 3,0 | 0,2 | 100 | 40 | 20 | 3,0 | 0,1 |
| 0125 | 100 | 40 | 20 | 3,0 | 0,2 | 100 | 40 | 20 | 3,0 | 0,1 |
| 0140 | 100 | 40 | 20 | 3,0 | 0,1 | 100 | 40 | 20 | 3,0 | 0,2 |
| 0160 | 100 | 40 | 20 | 3,0 | 0,3 | 100 | 40 | 20 | 3,0 | 0,2 |
| 0180 | 100 | 40 | 20 | 3,0 | 0,2 | 100 | 40 | 20 | 3,0 | 0,2 |
| 0200 | 120 | 50 | 20 | 3,0 | 0,3 | 120 | 50 | 20 | 3,0 | 0,2 |
| 0225 | 120 | 50 | 20 | 3,0 | 0,4 | 120 | 50 | 20 | 3,5 | 0,3 |
| 0250 | 120 | 50 | 20 | 3,0 | 0,5 | 120 | 50 | 20 | 3,5 | 0,4 |
| 0280 | 120 | 50 | 20 | 3,0 | 0,4 | 120 | 50 | 20 | 4,0 | 0,4 |
| 0315 | 120 | 50 | 20 | 3,0 | 0,6 | 120 | 50 | 20 | 5,0 | 0,8 |
| 0355 | 135 | 50 | 35 | 4,0 | 0,6 | 135 | 50 | 35 | 5,0 | 0,9 |
| 0400 | 155 | 60 | 35 | 4,0 | 1,0 | 155 | 60 | 35 | 6,0 | 1,0 |
| 0450 | 160 | 60 | 40 | 4,0 | 1,4 | 160 | 60 | 40 | 6,0 | 1,2 |
| 0500 | 160 | 60 | 40 | 4,0 | 1,7 | 160 | 60 | 40 | 6,0 | 1,0 |
| 0560 | - | - | - | - | - | 170 | 70 | 30 | 6,0 | 2,0 |
| 0600 | 165 | 65 | 35 | 5,0 | 2,4 | - | - | - | - | - |
| 0630 | - | - | - | - | - | 170 | 70 | 30 | 8,0 | 2,2 |
| 0700 | 215 | 90 | 35 | 6,0 | 3,3 | - | - | - | - | - |
| 0710 | - | - | - | - | - | 215 | 90 | 35 | 8,0 | 3,3 |
| 0800 | 230 | 100 | 30 | 8,0 | 4,6 | 230 | 100 | 30 | 8,0 | 4,2 |
| 0900 | 250 | 100 | 50 | 8,0 | 6,7 | 250 | 125 | 0 | 8,0 | 5,2 |
| 1000 | 250 | 100 | 50 | 8,0 | 8,6 | 250 | 125 | 0 | 8,0 | 7,2 |
| 1200 | * | * | * | * | * | * | * | * | * | * |
| 1250 | 250 | 125 | 0 | 10,0 | 13,6 | 250 | 125 | 0 | 10,0 | 9,0 |
| 1400 | 350 | 175 | 0 | 10,0 | 21,3 | 350 | 175 | 0 | 12,0 | 14,2 |
