MAK - Złącze elastyczne
MAK - Złącza elstyczne kuliste chemoodporne
Złącza elastyczne kuliste przeznaczone do montażu winstalacjach HVAC.
Stosuje się je jako elastyczne złącza rur i kompensującerozciąganie rurociągu. To zmniejsza przewodzenie drgańmechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów. Jest wymiarowo stabilnydla różnicy ciśnień ± 2000Pa (przy temperaturze otoczenie 22°C).
Wykonanie:
- złącze kuliste 3mm
- przyłącze standardowe przez opaski zaciskowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
szary, RAL 7011
Wymiarowanie:
Złącze elastyczne MAK[x] - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
mocowanie za pomocą opaski ze stali nierdzewnej
Wersje materiałów:
- PVC (szary)
- PP (szary)
- PP-el (czarny)
- PVC-UV
Oznaczanie:

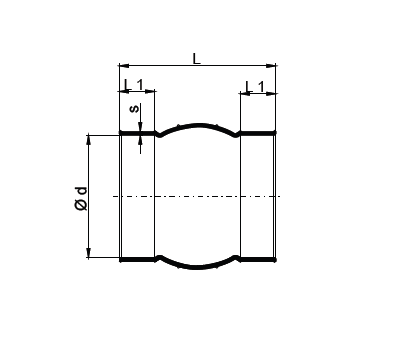

| Typ | MAK1- | MAK3- | MAK5- | MAK9- |
|---|---|---|---|---|
| Materiał | PVC | PP | PP-el | PVC-UV |
| d [mm] | PVC, PVC-UV | PP, PP-el | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Lmax [mm] |
Lmin [mm] |
L1 [mm] |
s [mm] |
m [kg] |
Lmax [mm] |
Lmin [mm] |
L1 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 95 | 60 | 22 | 3,0 | 0,06 | 95 | 60 | 22 | 3,0 | 0,07 |
| 0063 | 95 | 55 | 20 | 3,0 | 0,08 | 95 | 55 | 20 | 3,0 | 0,09 |
| 0075 | 95 | 53 | 18 | 3,0 | 0,09 | 95 | 53 | 18 | 3,0 | 0,17 |
| 0090 | 95 | 50 | 16 | 3,0 | 0,11 | 95 | 50 | 16 | 3,0 | 0,21 |
| 0110 | 110 | 65 | 20 | 3,0 | 0,19 | 110 | 65 | 20 | 3,0 | 0,22 |
| 0125 | 130 | 80 | 29 | 3,0 | 0,20 | 130 | 80 | 29 | 3,0 | 0,24 |
| 0140 | 150 | 95 | 37 | 3,0 | 0,26 | 150 | 95 | 37 | 3,0 | 0,30 |
| 0160 | 150 | 90 | 35 | 3,0 | 0,29 | 150 | 90 | 35 | 3,0 | 0,33 |
| 0180 | 155 | 105 | 40 | 3,0 | 0,50 | 155 | 105 | 40 | 3,0 | 0,57 |
| 0200 | 155 | 105 | 40 | 3,0 | 0,50 | 155 | 105 | 40 | 3,0 | 0,57 |
| 0225 | 155 | 95 | 40 | 3,0 | 0,65 | 155 | 95 | 40 | 3,0 | 0,74 |
| 0250 | 155 | 95 | 40 | 3,0 | 0,65 | 155 | 95 | 40 | 3,0 | 0,74 |
| 0280 | 150 | 90 | 40 | 3,0 | 0,71 | 150 | 90 | 40 | 3,0 | 0,82 |
| 0315 | 150 | 90 | 40 | 3,0 | 0,71 | 150 | 90 | 40 | 3,0 | 0,82 |
| 0355 | * | * | * | * | * | * | * | * | * | * |
| 0400 | * | * | * | * | * | * | * | * | * | * |
| 0500 | * | * | * | * | * | * | * | * | * | * |
