MAW-3-F - Złącze elastyczne
MAW-3-F - Złącze elastyczne karbowane kołnierzowe chemoodporne przeznaczone do montażu w instalacjach wentylacji.
Stosuje się je jako elastyczne złącza rur i kompensujące rozciąganie rurociągu. To zmniejsza przewodzenie drgań mechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów. Jest wymiarowo stabilny dla różnicy ciśnień ± 2000Pa (przy temperaturze otoczenia 22°C).
Wykonanie:
- złącze karbowane 3mm
- zakończenie kołnierzowe (F)
- łączenie przez skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Złącze elastyczne MAW [m] - 3 - [d] - F
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Istnieje możliwość wyboru materiału kołnierzy pomiędzy PPs, PP, PE lub PPs-el.
Rodzaj wybranego materiału należy wyraźnie zaznaczyć w zamówieniu.
Oznaczanie:
| Typ | MAW1-3-F | MAW3-3-F | MAW5-3-F | MAW9-3-F |
|---|---|---|---|---|
| Materiał | PVC-U | PP | PPs-el | PVC-UV |
| Kolor |  |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen | polipropylen samogasnący elektroprzewodzący |
polichlorek winylu |

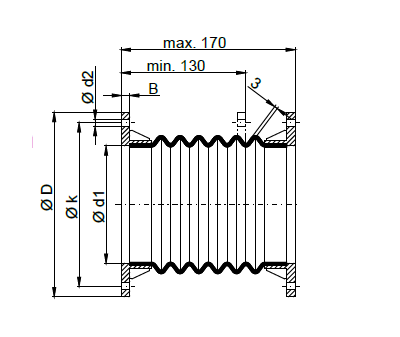

Wymiary
| d [mm] | PVC / PP / PP-el / PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
n [szt] |
m [kg] |
|
| 0075 | 135 | 8 | 115 | 71 | 7 | 4 | 0,4 |
| 0090 | 150 | 8 | 130 | 86 | 7 | 4 | 0,5 |
| 0110 | 170 | 8 | 150 | 106 | 7 | 4 | 0,6 |
| 0125 | 185 | 8 | 165 | 121 | 7 | 8 | 0,7 |
| 0140 | 200 | 8 | 175 | 136 | 7 | 8 | 0,9 |
| 0160 | 230 | 8 | 200 | 156 | 7 | 8 | 1,1 |
| 0180 | 250 | 8 | 220 | 176 | 7 | 8 | 1,2 |
| 0200 | 270 | 8 | 240 | 196 | 7 | 8 | 1,3 |
| 0225 | 295 | 8 | 265 | 221 | 7 | 8 | 1,4 |
| 0250 | 320 | 8 | 290 | 246 | 7 | 12 | 1,5 |
| 0280 | 360 | 10 | 325 | 274 | 9 | 12 | 2,1 |
| 0315 | 395 | 10 | 350 | 309 | 9 | 12 | 2,4 |
| 0355 | 435 | 10 | 400 | 349 | 9 | 12 | 2,6 |
| 0400 | 480 | 10 | 445 | 394 | 9 | 16 | 2,9 |
| 0450 | 530 | 10 | 495 | 438 | 9 | 16 | 3,3 |
| 0500 | 580 | 10 | 545 | 488 | 9 | 20 | 3,7 |
| 0560 | 700 | 12 | 660 | 548 | 11 | 24 | 4,2 |
| 0600 | 730 | 12 | 690 | 588 | 11 | 24 | 4,4 |
| 0630 | 730 | 12 | 700 | 628 | 11 | 24 | 4,3 |
| 0700 | 810 | 12 | 770 | 685 | 11 | 24 | 5,1 |
| 0710 | 810 | 12 | 770 | 695 | 11 | 24 | 5,0 |
| 0800 | 900 | 12 | 860 | 785 | 11 | 28 | 5,8 |
| 0900 | 1000 | 12 | 960 | 885 | 11 | 32 | 6,5 |
| 1000 | 1100 | 12 | 1060 | 980 | 11 | 32 | 7,2 |
| 1250 | 1350 | 15 | 1310 | 1250 | 11 | 32 | 9,0 |
