MAW-3-S - Złącze elastyczne
MAW-3-S - Złącze elastyczne karbowane chemoodporne
Złącza elastyczne karbowane przeznaczone do montażu winstalacjach HVAC.
Stosuje się je jako elastyczne złącza rur i kompensującerozciąganie rurociągu. To zmniejsza przewodzenie drgańmechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów.
Wykonanie:
- złącze karbowane 3mm
- przyłącze standardowe przez opaski zaciskowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał

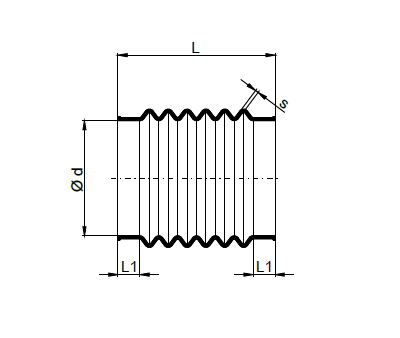

Wymiarowanie:
Złącze elastyczne MAW[x] - 3 - [d] - S
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Mocowanie za pomocą opaski ze stali nierdzewnej.
Wersje materiałów:
- PVC (szary)
- PP (szary)
- PP-el (czarny)
- PVC-UV
Oznaczanie:
| Typ | MAW1-3 | MAW3-3 | MAW5-3 | MAW9-3 |
|---|---|---|---|---|
| Materiał | PVC | PP | PP-el | PVC-UV |
| d [mm] | PVC / PVC-UV | PP / PP-el | ||||||
|---|---|---|---|---|---|---|---|---|
| Lmin [mm] |
Lmax [mm] |
L1 [mm] |
s [mm] |
Lmin [mm] |
Lmax [mm] |
L1 [mm] |
s [mm] |
|
| 0110 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0125 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0140 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0160 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0180 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0200 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0225 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0250 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0280 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0315 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0355 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0400 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0450 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0500 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0560 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0600 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0630 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0700 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0710 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0800 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 0900 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 1000 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 1250 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
| 1400 | 110 | 150 | 21 | 3,0 | 110 | 150 | 21 | 3,0 |
