MAW-6-F - Złącze elastyczne
MAW-6-F - Złącze elastyczne karbowane kołnierzowe chemoodporne
Złącza elastyczne karbowane przeznaczone do montażu winstalacjach HVAC. Stosuje się je jako elastyczne złącza rur i kompensujące rozciąganie rurociągu. To zmniejszaprzewodzenie drgań mechanicznych i akustycznychoraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów. Jest wymiarowo stabilnydla różnicy ciśnień ± 2000Pa (przy temperaturze otoczenie 22°C).
Wykonanie:
- złącze karbowane 6mm
- przyłącze kołnierzowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Złącze elastyczne MAW [x] - 6 - [d] - F
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Istnieje możliwość wyboru materiału kołnierzy pomiędzy PPs, PP, PE lub PPs-el.
Rodzaj wybranego materiału należy wyraźnie zaznaczyć w zamówieniu.
Wersje materiałów:
- PVC (szary)
- PP (szary)
- PP-el (czarny)
- PVC-UV
Oznaczanie:

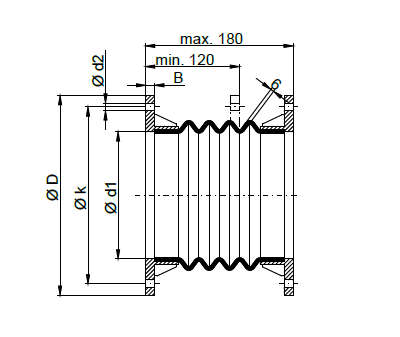

| Typ | MAW1-6 | MAW3-6 | MAW5-6 | MAW9-6 |
|---|---|---|---|---|
| Materiał | PVC | PP | PP-el | PVC-UV |
| d [mm] | PVC / PP / PP-el /PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
n [szt] |
m [kg] |
|
| 0450 | 530 | 10 | 495 | 438 | 9 | 16 | 3,3 |
| 0500 | 580 | 10 | 545 | 488 | 9 | 20 | 3,7 |
| 0560 | 700 | 12 | 660 | 548 | 11 | 24 | 4,2 |
| 0600 | 730 | 12 | 690 | 588 | 11 | 24 | 4,4 |
| 0630 | 730 | 12 | 700 | 628 | 11 | 24 | 4,3 |
| 0700 | 810 | 12 | 770 | 685 | 11 | 24 | 5,1 |
| 0710 | 810 | 12 | 770 | 695 | 11 | 24 | 5,0 |
| 0800 | 900 | 12 | 860 | 785 | 11 | 28 | 5,8 |
| 0900 | 1000 | 12 | 960 | 885 | 11 | 32 | 6,5 |
| 1000 | 1100 | 12 | 1060 | 980 | 11 | 32 | 7,2 |
| 1250 | 1350 | 15 | 1310 | 1230 | 11 | 32 | 9,0 |
