MAW-6-S - Złącze elastyczne
MAW-6-S - Złącze elastyczne karbowane standardowe chemoodporne
Złącza elastyczne karbowane przeznaczone do montażu winstalacjach HVAC. Stosuje się je jako elastyczne złącza rur i kompensujące rozciąganie rurociągu. To zmniejszaprzewodzenie drgań mechanicznych i akustycznychoraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów. Jest wymiarowo stabilnydla różnicy ciśnień ± 2000Pa (przy temperaturze otoczenie 22°C).
Wykonanie:
- złącze karbowane 6mm
- przyłącze standardowe przez opaski zaciskowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Złącze elastyczne MAW [x] - 6 - [d] - S
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Mocowanie za pomocą opaski ze stali nierdzewnej.
Wersje materiałów:
- PVC (szary)
- PP (szary)
- PP-el (czarny)
- PVC-UV
Oznaczanie:

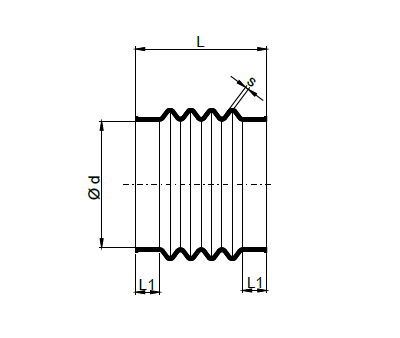

| Typ | MAW1-6 | MAW3-6 | MAW5-6 | MAW9-6 |
|---|---|---|---|---|
| Materiał | PVC | PP | PP-el | PVC-UV |
| d [mm] | PVC / PVC-UV | PP / PP-el | ||||||
|---|---|---|---|---|---|---|---|---|
| Lmin [mm] |
Lmax [mm] |
L1 [mm] |
s [mm] |
Lmin [mm] |
Lmax [mm] |
L1 [mm] |
s [mm] |
|
| 0450 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0500 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0560 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0600 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0630 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0700 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0710 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0800 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 0900 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 1000 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
| 1250 | 90 | 150 | 25 | 6,0 | 90 | 150 | 25 | 6,0 |
