EPW - Przepustnica wielopłaszczynowa
EPW - Przepustnice wielopłaszczyznowe z płynną regulacją
Przepustnica wielopłaszczyznowa z regulacją płynną do ustawienia i blokowania przepływu w systemach HVAC.
Wykonanie:
- formowane maszynowo,
- z mechanizmem do regulacji położenia lub siłownikiem,
- blokowanie ustawienia w dowolnej pozycji 0°-90°,
- koła przepustnic i łożyskach z PP,
- środek przepustnicy nie wymaga konserwacji,
- minimalna grubość ścianki 4 mm lub zgodnie z DIN 4741,
- zakończenia kołnierzowe (EPF)
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Przepustnica EPW [m] - [A] - [B] - [s]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[s] - T2 - mechanizm ręczny; T3 - pod siłownik
Uwagi: Przepustnice we wszystkich wersjach wykonania posiadają koła zębate i łożyska z materiału PVC.
Oznaczanie:
| Typ | EPW1 | EPW2 | EPW3 | EPW4 |
|---|---|---|---|---|
| Materiał | PVC-U/PVC | PPs/PVC | PP/PVC | PE/PVC |
| Kolor |  |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen |

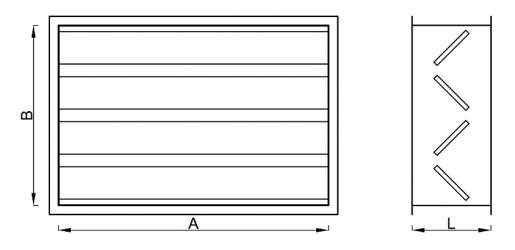

Wymiary
TAB.1 Ilości sekcji w zależności od wielkości przepustnicy
| Typ | EPW1 | EPW2 | EPW3 | EPW4 | |
|---|---|---|---|---|---|
| Materiał | PVC/PVC | PPs/PVC | PP/PVC | PE/PVC | |
|
Obwód [mm] |
Wymiar boku max [mm] |
Ilość sekcji | |||
| < 0800 | 0200 | 1 | 1 | 1 | 1 |
| < 1000 | 0250 | 1 | 1 | 1 | 1 |
| < 1400 | 0350 | 1 | 1 | 1 | 1 |
| < 2000 | 0500 | 1 | 1 | 1 | 1 |
| < 2400 | 0600 | 1 | 1 | 1 | 1 |
| < 4000 | < 1000 | >2 | >2 | >2 | >2 |
| > 4000 | > 1000 | >4 | >4 | >4 | >4 |
TAB2. Wymiary główne i grubość ścianek przepustnic wielopłaszczynowych prostokątnych z materiału PP i PPs
| B [mm] | 0110-0250 | 0251-0500 | 0501-1000 |
|---|---|---|---|
| A [mm] | grubość ścianki S [mm] | ||
| 0110-0250 | 4 | 4 | 6 |
| 0251-0500 | 4 | 4 | 6 |
| 0501-1000 | 6 | 6 | 6 |
TAB3. Wymiary główne i grubość ścianek przepustnic wielopłaszczynowych prostokątnych z materiału PVC i PE
| B [mm] | 0110-0250 | 0251-0500 | 0501-1000 |
|---|---|---|---|
| A [mm] | grubość ścianki S [mm] | ||
| 0110-0250 | 3 | 4 | 5 |
| 0251-0500 | 4 | 4 | 5 |
| 0501-1000 | 5 | 5 | 5 |
Siłowniki
| Siłowniki elektryczne | ||||||
|---|---|---|---|---|---|---|
| Moc napędu [Nm] |
Czas ruchu silnika |
Zasilanie | Sterowanie | Zakres prac |
Opis | |
| SF24A-SR | 20 | 150 | 24 V AC/DC | 0...10V DC | 2...10 V DC | Analogowy siłownik BELIMO do przepustnic z mechaniczną funkcją bezpieczeństwa z kablem przyłączeniowym. Zacisk uniwersalny ø10...22 lub a=14-25,4 |
| SM230A | 20 | 150 | 230 V AC | 2/3 punktowe |
- | Siłownik zamknij/utwórz lub trzypunktowy BELIMO do przepustnic o powierzchni do około 4m2 z uniwersalnym zaciskiem 10...20mm |
| LM24A | 5 | 150 | 24 V AC/DC | 2/3 punktowe |
- | Siłownik zamknij/utwórz lub trzypunktowy BELIMO do przepustnic o powierzchni do około 1m2 z uniwersalnym zaciskiem 6...20mm |
| LM24A-S | 5 | 150 | 24 V AC/DC | 2/3 punktowe |
- | Siłownik zamknij/utwórz lub trzypunktowy BELIMO do przepustnic o powierzchni do około 1m2 ze zintegrowanym stykiem pomocniczym oraz uniwersalnym zaciskiem 6...20mm |
| LM230A | 5 | 150 | 230 V AC | 2/3 punktowe |
- | Siłownik zamknij/utwórz lub trzypunktowy BELIMO do przepustnic o powierzchni do około 1m2 z uniwersalnym zaciskiem 6...20mm |
| LF230 | 4 | <75 | 230 V AC | 2/3 punktowe |
- | Siłownik zamknij/otwórz lub trzypunktowy BELIMO do przepustnic z mechaniczną funkcją bezpieczeństwa o powierzchni do 0,8 m2 z zaciskiem uniwersalnym 8...16mm |
| S2A | - | - | 250 V AC | - | 0...100% | Styk pomocniczy nakładany nastawialny BELIMO |
| 227CS-024-08 | 8 | 4 | 24 V AC/DC | - | - | Szybki siłownik zamknij otwórz GRUNER do przepustnic bez sprężyny zwrotnej |
| SM105F-100 | 5 | 30 | 230 V AC | 2/3 punktowe |
- | 2/3 punktowy siłownik mechaniczny SAUTER z ograniczoną regulacją |
| SM105F-120 | 5 | 120 | 230 V AC | 2/3 punktowe - |
- | 2/3 punktowy siłownik mechaniczny SAUTER z ograniczoną regulacją |
| SM105F-122 | 5 | 90 | 24 V AC/DC | 2/3 punktowe |
- | 2/3 punktowy siłownik mechaniczny SAUTER z ograniczoną regulacją |
| SM115F-120 | 10 | 90 | 230 V AC | 2/3 punktowe- |
- | 2/3 punktowy siłownik mechaniczny SAUTER z ograniczoną regulacją |
| SM115F-122 | 10 | 120 | 24 V AC/DC | 2/3 punktowe |
- | 2/3 punktowy siłownik mechaniczny SAUTER z ograniczoną regulacją |
| SM134F-130 | 30 | 120-240 | 230 V AC | - | - | 2/3 punktowy siłownik SAUTER obrotowy 90 stopni |
| Siłowniki pneumatyczne | ||||||
|---|---|---|---|---|---|---|
| Moc napędu [Nm] |
Sterowanie [bar] |
Opis | ||||
| BAR- GTE-068-090 | 18 (6-8 bar) |
2...10 | Siłownik do przepustnic jednostronnego działania pneumatycznego ze sprężyną zwrotną, przepustnice o przekroju do 2,5m2 | |||
| BAR- GTD-068-090 | 34 (6 bar) |
2...10 | Siłownik dwustronnego działania pneumatycznego [wymaga zaworu 2-drogowego], przepustnice o przekroju do 6,0m2 | |||
| BAR-SM-M2 | Optoelektryczny detektor położenia przepustnicy. | |||||
