KVSR-6 - Regulator stałego przepływu (mufowy) nastawa fabryczna

KVSR-6 - Regulator stałego przepływu (mufowy) nastawa fabryczna

KVSR-6 - Regulator stałego przepływu (mufowy) nastawa fabryczna



Wykonanie:

  • z nastawą fabryczną (brak możliwości zmiany parametrów)
  • zakres ciśnień od 150 do 600 [Pa],
  • strumień objętości od 90 do 1100 [m3/h]
  • zakończenia mufowe (M)
  • łączenie przez klejenie/spawanie/skręcanie

Dane techniczne

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak dla materiału

Wymiarowanie:
Regulator stałego przepływu KVSR [m] - 6 - [d]

[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm



Oznaczanie:

Typ KVSR1-6 KVSR2-6 KVSR3-6 KVSR4-6 KVSR5-6 KVSR6-6 KVSR9-6
Materiał PVC-U PPs PP PE PPs-el PVDF PVC-UV
Kolor kolor_pvc-u kolor-pps kolor_pp kolor_pe kolor_pps-el kolor-pvdf kolor-pvc-uv
Nazwa polichlorek
winylu
polipropylen
samogasnący
polipropylen polietylen polipropylen
samogasnący
elektroprzewodzący
polifluorek
winylidenu
polichlorek
winylu

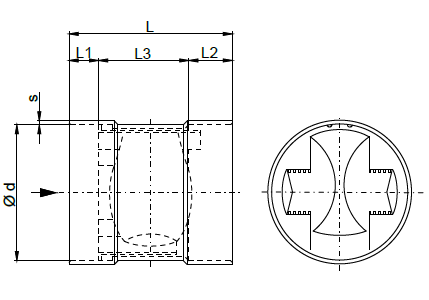

Wymiary

Wymiary

d [mm] PVC / PVC-C / PPs / PP / PE / PVDF / PVC-UV
  L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
s PVC
[mm]
s PP-Basis
[mm]
0125 150 26 39 85 3,0 3,5
0160 152 26 39 87 4,0 3,5
0200 170 38 50 82 4,0 3,5
0250 170 38 50 82 4,0 3,5
22 100 47 00
