VSMK-F - Dysza pomiarowa krótka
VSMK-F - Dysza pomiarowa krótka
- połączenie kołnierzowe,
- wykonanie standardowe wersja krótka,
- ze zwężką Veturiego wg DIN EN ISO 5167-1
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał

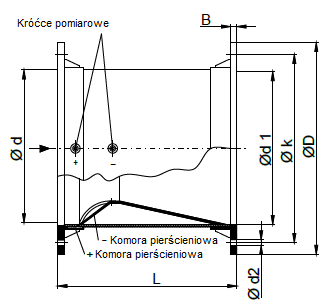

Wymiarowanie:
Dysza pomiarowa VSMK [x] - F - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:
| Typ | VSMK1 | VSMK2 | VSMK3 | VSMK4 | VSMK5 | VSMK6 | VSMK9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| d [mm] | PVC, PVC-C, PPs, PP, PE, PVDF, PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| L [mm] |
D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 | |
| 0160 | 160 | 230 | 8 | 200 | 156 | 7 | 8 |
| 0200 | 255 | 270 | 8 | 240 | 196 | 7 | 8 |
| 0250 | 300 | 320 | 10 | 290 | 246 | 7 | 12 |
| 0315 | 380 | 395 | 10 | 350 | 309 | 9 | 12 |
