VSMK-M - Dysza pomiarowa krótka (mufowa)

VSMK-M - Dysza pomiarowa krótka (mufowa)

VSMK-M - Dysza pomiarowa krótka



Wykonanie:

  • wykonanie standardowe, wersja krótka
  • ze zwężką Veturiego wg DIN EN ISO 5167-1
  • zakończenia mufowe (M)
  • łączenie przez klejenie/spawanie/skręcanie

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak dla materiału

Wymiarowanie:
Dysza pomiarowa VSMK [m] - M - [d]

[m] - typ materiału

[d] - średnica kanału wentylacyjnego w mm



Oznaczanie:

Typ VSMK1-M VSMK2-M VSMK3-M VSMK4-M VSMK5-M VSMK6-M VSMK9-M
Materiał PVC-U PPs PP PE PPs-el PVDF PVC-UV
Kolor kolor_pvc-u kolor-pps kolor_pp kolor_pe kolor_pps-el kolor-pvdf kolor-pvc-uv
Nazwa polichlorek
winylu
polipropylen
samogasnący
polipropylen polietylen polipropylen
samogasnący
elektroprzewodzący
polifluorek
winylidenu
polichlorek
winylu

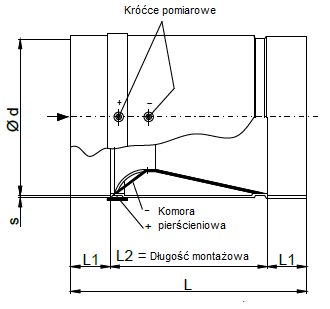

Wymiary

d [mm] PPs / PP / PE / PVDF
  L
[mm]
L2
[mm]
L1
[mm]
s
[mm]
0160 190 110 40 3,5
0200 300 200 50 3,5
0250 350 250 50 3,5
0315 420 320 50 3,5
d
[mm]
PVC / PVC-UV
  L
[mm]
L2
[mm]
L1
[mm]
s
[mm]
0160 190 110 40 4,0
0200 300 200 50 4,0
0250 350 250 50 4,0
0315 440 340 50 4,0
