VSML-F - Dysza pomiarowa
VSML-F - Dysza pomiarowa, połączenie kołnierzowe
- połączenie kołnierzowe,
- wykonanie standardowe,
- ze zwężką Veturiego wg DIN EN ISO 5167-1
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał

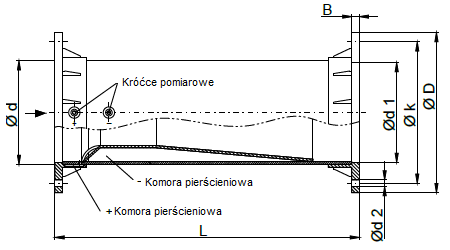

Wymiarowanie:
Dysza pomiarowa VSML [x] - F - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:
| Typ | VSML1 | VSML2 | VSML3 | VSML4 | VSML5 | VSML6 | VSML9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| d [mm] | PVC, PVC-C, PPs, PP, PE, PVDF, PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| L [mm] |
D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 | |
| 0110 | 190 | 170 | 8 | 150 | 111 | 7 | 4 |
| 0125 | 220 | 185 | 8 | 165 | 126 | 7 | 8 |
| 0140 | 240 | 200 | 8 | 175 | 141 | 7 | 8 |
| 0160 | 280 | 230 | 8 | 200 | 161 | 7 | 8 |
| 0180 | 300 | 250 | 8 | 220 | 181 | 7 | 8 |
| 0200 | 320 | 270 | 8 | 240 | 201 | 7 | 8 |
| 0225 | 380 | 295 | 8 | 265 | 226 | 7 | 8 |
| 0250 | 480 | 320 | 10 | 290 | 251 | 7 | 12 |
| 0280 | 440 | 360 | 10 | 325 | 281 | 9 | 12 |
| 0315 | 500 | 395 | 10 | 350 | 316 | 9 | 12 |
| 0355 | 550 | 435 | 10 | 400 | 356 | 9 | 12 |
| 0400 | 650 | 480 | 10 | 445 | 394 | 9 | 16 |
| 0450 | 750 | 530 | 10 | 495 | 442 | 9 | 16 |
| 0500 | 850 | 580 | 10 | 545 | 490 | 9 | 20 |
