VSRK-F - Regulator objetościowego przepływu krótki
VSRK-F - Regulator objętościowego przepływu krótki
- połączenie kołnierzowe,
- wykonanie standardowe wersja krótka,
- ze zwężką Veturiego wg DIN EN ISO 5167-1
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Regulator zmiennego przepływu VSRK [x] - F - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Jednostki sterujące:
VSRSA - elektryczna, statyczne ciśnienie robocze 300Pa (max. 800Pa), Schneider VAV-A analogowy
VSRSL - elektryczna, statyczne ciśnienie robocze 300Pa (max. 800Pa), Schneider VAV-L Lon
VSRS - elektryczna, statyczne ciśnienie robocze 300Pa (max.600Pa), BELIMO VRP/VFP/NM24
VSRD - elektryczna, dynamiczne ciśnienie robocze 300Pa, BELIMO NMV-D2-M
VSRP - pneumatyczna, statyczne ciśnienie robocze 160Pa, SAUTER RLP100/AK31P
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:
| Typ | VRSD1-F | VRSD2-F | VRSD3-F | VRSD4-F | VRSD5-F | VRSD6-F | VRSD9-F |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| d [mm] | PVC, PVC-C, PPs, PP, PE, PVDF, PVC-UV | |||||||
|---|---|---|---|---|---|---|---|---|

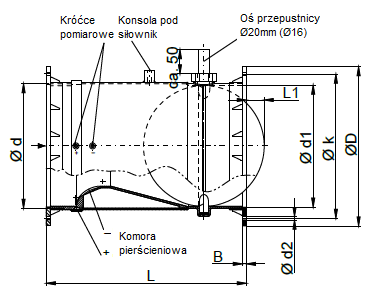

| L [mm] |
L1 [mm] |
D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 | |
| 0160 | 310 | - | 230 | 8 | 200 | 161 | 7 | 8 |
| 0200 | 350 | 11 | 270 | 8 | 240 | 201 | 7 | 8 |
| 0250 | 400 | 36 | 320 | 10 | 290 | 251 | 7 | 12 |
| 0315 | 490 | 58 | 395 | 10 | 350 | 316 | 9 | 12 |
