VSRK-M - Regulator zmiennego przepływu krótki (mufowy)
VSRK-M - Regulator objętościowego przepływu krótki
Wykonanie:
- wykonanie standardowe, wersja krótka
- ze zwężką Veturiego wg DIN EN ISO 5167-1
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Regulator zmiennego przepływu VSRK [m] - M - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Jednostki sterujące:
VSRSA - elektryczna, statyczne ciśnienie robocze 300Pa (max. 800Pa), Schneider VAV-A analogowy
VSRSL - elektryczna, statyczne ciśnienie robocze 300Pa (max. 800Pa), Schneider VAV-L Lon
VSRS - elektryczna, statyczne ciśnienie robocze 300Pa (max.600Pa), BELIMO VRP/VFP/NM24
VSRD - elektryczna, dynamiczne ciśnienie robocze 300Pa, BELIMO NMV-D2-M
VSRP - pneumatyczna, statyczne ciśnienie robocze 160Pa, SAUTER RLP100/AK31P
Oznaczanie:
| Typ | VSRK1-M | VSRK2-M | VSRK3-M | VSRK4-M | VSRK5-M | VSRK6-M | VSRK9-M |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

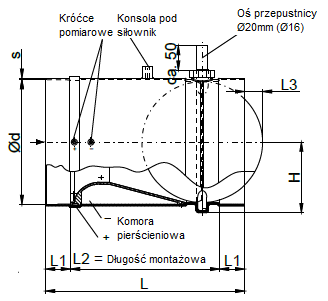

Wymiary
| d [mm] | PVC / PVC-C / PPs / PP / PE / PVDF / PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
H [mm] |
s PVC [mm] |
s PP-Basis [mm] |
|
| 0160 | 310 | 40 | 230 | - | 96 | 4,0 | 3,5 |
| 0200 | 350 | 50 | 250 | 11 | 116 | 4,0 | 3,5 |
| 0250 | 400 | 50 | 300 | 36 | 141 | 4,0 | 3,5 |
| 0315 | 490 | 50 | 390 | 68 | 174 | 4,0 | 3,5 |

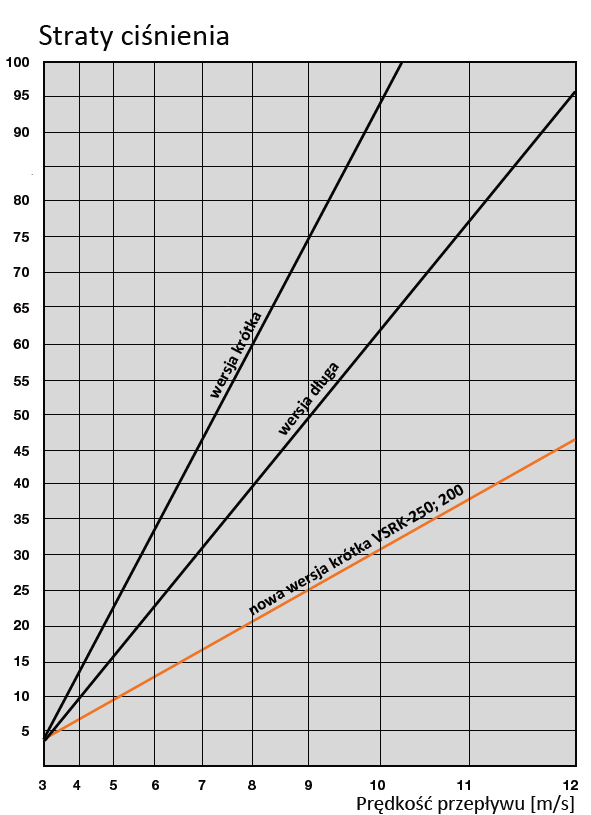

Straty ciśnienia
