VSRV-M - Regulator zmiennego przepływu (mufowy)

VSRV-M - Regulator zmiennego przepływu (mufowy)

VSRV-M - Regulator zmiennego objętościowego przepływu powietrza



Wykonanie:

  • wykonanie standardowe, wersja długa
  • ze zwężką Veturiego wg DIN EN ISO 5167-1
  • zakończenia mufowe (M)
  • łączenie przez klejenie/spawanie/skręcanie

Dane techniczne

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak dla materiału

Wymiarowanie:
Regulator zmiennego przepływu VRSV [m] - M - [d]

[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm

Jednostki sterujące:
VSRSA - elektryczna, statyczne ciśnienie robocze 300Pa (max. 800Pa), Schneider VAV-A analogowy
VSRSL - elektryczna, statyczne ciśnienie robocze 300Pa (max. 800Pa), Schneider VAV-L Lon
VSRS - elektryczna, statyczne ciśnienie robocze 300Pa (max.600Pa), BELIMO VRP/VFP/NM24
VSRD - elektryczna, dynamiczne ciśnienie robocze 300Pa, BELIMO NMV-D2-M
VSRP - pneumatyczna, statyczne ciśnienie robocze 160Pa, SAUTER RLP100/AK31P



Oznaczanie:

Typ VRSV1-M VRSV2-M VRSV3-M VRSV4-M VRSV5-M VRSV6-M VRSV9-M
Materiał PVC-U PPs PP PE PPs-el PVDF PVC-UV
Kolor kolor_pvc-u kolor-pps kolor_pp kolor_pe kolor_pps-el kolor-pvdf kolor-pvc-uv
Nazwa polichlorek
winylu
polipropylen
samogasnący
polipropylen polietylen polipropylen
samogasnący
elektroprzewodzący
polifluorek
winylidenu
polichlorek
winylu

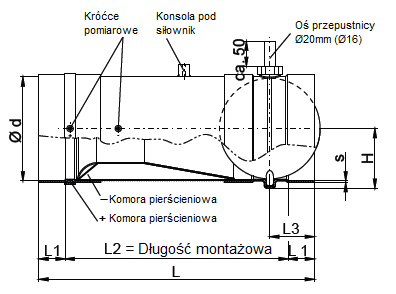

Wymiary

Wymiary

  PVC /  PVC-C / PPs / PP / PE / PVDF / PVC-UV
d
[mm]
L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
H
[mm]
s PVC
[mm]
s PP-Basis
[mm]
0110 400 40 320 73 71 3,0 3,5
0125 400 40 320 73 79 3,0 3,5
0140 400 40 320 73 86 3,0 3,5
0160 530 40 450 73 96 4,0 3,5
0180 590 50 490 85 106 4,0 3,5
0200 610 50 510 85 116 4,0 3,5
0225 800 50 700 85 129 4,0 3,5
0250 800 50 700 85 141 4,0 3,5
0280 860 50 760 85 156 4,0 3,5
0315 860 50 760 85 174 4,0 3,5
0355 1150 50 1050 200 203 4,0 6,0
0400 1200 50 1100 200 225 4,0 6,0
0450 1390 70 1250 250 259 5,0 6,0
0500 1540 70 1400 280 284 5,0 6,0

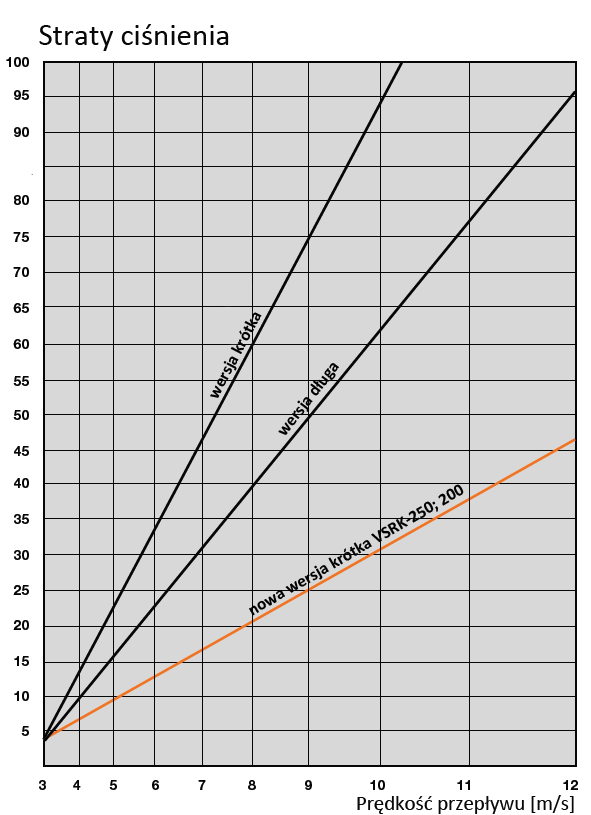

Straty ciśnienia

Straty cisnienia

Straty cisnienia

Akustyka

Hałas przepływu

Wymiary v [m/s] V [m3/h] Δpg =100 Pa Δpg =250 Pa Δpg =500 Pa
      Lw w dB/Oktawe LWA

w

dB
(A)
Lw w dB/Oktawe LWA

w

dB
(A)
Lw w dB/Oktawe LWA

w

dB
(A)
      fm [Hz] fm [Hz] fm [Hz]
6
3


H
z
1
2
3


H
z
2
5
0


H
z
5
0
0


H
z
1
0
0
0


H
z
2
0
0
0


H
z
4
0
0
0


H
z
8
0
0
0


H
z
6
3


H
z
1
2
5


H
z
2
5
0


H
z
5
0
0


H
z
1
0
0
0


H
z
2
0
0
0


H
z
4
0
0
0


H
z

8
0
0
0


H
z

6
3


H
z
1
2
5


H
z

2
5
0


H
z

5
0
0


H
z
1
0
0
0


H
z
2
0
0
0


H
z
4
0
0
0


H
z
8
0
0
0


H
z
160 2 145 39 39 41 44 37 28 22 26 43 36 32 39 47 52 51 43 38 49 41 37 44 52 57 56 48 43 56
4 290 49 52 49 48 42 36 32 32 49 47 48 53 54 55 49 44 43 57 52 53 58 59 60 56 51 48 63
6 434 53 56 54 52 46 41 38 36 53 55 56 61 58 56 51 47 46 61 60 61 66 64 61 56 52 51 66
8 579 55 58 56 54 48 43 40 38 57 57 58 63 60 58 53 49 48 65 62 63 68 65 63 58 54 53 70
10 724 60 59 61 62 58 52 50 47 59 61 66 67 65 60 55 51 50 67 66 71 72 70 65 60 56 55 72

200 2 226 41 41 43 42 41 37 33 28 45 45 48 48 51 48 48 48 51 56 48 52 50 56 55 57 58 58 64
4 452 50 47 49 46 47 46 37 31 51 57 55 55 53 50 62 58 51 65 58 61 58 61 57 56 56 60 65
6 679 54 52 52 49 52 48 41 34 55 61 60 59 56 55 59 53 48 63 64 65 63 62 59 59 60 60 67
8 905 59 55 55 52 55 50 44 37 58 65 64 62 59 58 60 55 50 65 69 71 68 65 62 64 64 59 71
10 1131 60 57 57 54 59 54 47 42 61 68 66 65 62 61 61 57 52 67 71 73 71 67 65 66 64 60 72

250 2 353 50 47 44 46 45 46 33 22 50 53 54 53 53 51 50 56 42 60 56 58 55 60 59 57 58 54 65
4 707 55 51 48 51 47 42 35 27 52 64 61 58 57 55 53 49 43 60 67 67 64 63 60 58 60 58 67
6 1060 62 58 53 56 50 46 41 35 56 67 65 61 61 58 54 50 45 63 72 72 69 67 63 60 59 57 69
8 1414 62 60 57 59 55 51 49 45 61 71 67 64 64 60 56 53 48 66 75 73 71 69 65 62 59 56 71
10 1767 67 66 62 58 59 55 54 51 64 73 70 66 68 62 59 55 51 69 76 76 72 72 67 64 61 58 73

315 2 561 42 47 45 43 38 35 33 32 45 47 47 49 51 54 52 50 50 57 52 52 54 56 59 57 55 55 62
4 1122 52 55 50 49 43 38 31 29 50 60 61 57 55 55 51 47 48 59 65 66 62 60 60 56 52 53 64
6 1683 54 57 52 51 45 40 33 31 52 62 63 59 57 57 53 49 50 61 67 68 64 62 62 58 54 55 66
8 2244 59 57 56 55 47 43 38 33 55 67 68 64 61 58 55 51 50 64 72 73 69 66 63 60 56 55 69
10 2806 61 59 58 57 49 45 40 35 57 69 70 66 63 60 57 53 52 66 74 75 71 68 65 62 58 57 71

400 2 905 41 48 47 44 38 36 34 32 46 48 49 49 50 53 50 48 48 57 53 54 54 55 58 55 53 53 62
4 1810 53 54 53 52 46 40 34 30 52 62 62 59 57 54 52 48 47 60 67 67 64 62 59 57 53 52 65
6 2714 55 56 55 54 48 42 36 32 54 64 64 61 59 56 54 50 49 62 69 69 66 64 61 59 55 54 67
8 3619 60 58 61 62 53 46 42 35 61 68 68 67 64 59 56 51 50 66 73 73 72 69 64 61 56 55 71
10 4524 62 60 63 64 55 48 44 37 63 70 70 69 66 61 58 53 52 68 75 75 74 71 66 63 58 57 73

fm [Hz] - Średnia częstotliwość oktawowa
Lw [dB/oktawa] - Poziomy mocy akustycznej określone w komorze pogłosowej
Lwa [dB(A)] - Całkowity poziom dźwięku
Pg [Pa] - Różnica ciśnień
v [m/s] - Prędkość przepływu
V [m3/h] - Przepływ objętościowy



Poziom ciśnienia akustycznego

Wymiary v
[m/s]
V
[m3/h]
Δ pg =100 Pa Δ pg =250 Pa Δ pg =500 Pa
      Lw w dB/Oktawe LWA
w
dB
(A)
Lw w dB/Oktawe LWA
w
dB
(A)
Lw w dB/Oktawe LWA
w
dB
(A)
      fm [Hz] fm [Hz] fm [Hz]
6
3


H
z
1
2
3


H
z
2
5
0


H
z
5
0
0

H
z
1
0
0
0


H
z
2
0
0
0

H
z
4
0
0
0

H
z
8
0
0
0

H
z
6
3

H
z
1
2
5

H
z
2
5
0

H
z
5
0
0

H
z
1
0
0
0

H
z
2
0
0
0

H
z
4
0
0
0

H
z
8
0
0
0

H
z
6
3

H
z
1
2
5

H
z
2
5
0

H
z
5
0
0

H
z
1
0
0
0

H
z
2
0
0
0

H
z
4
0
0
0

H
z
8
0
0
0

H
z
160 2 145 29 24 26 25 21 14 10 16 33 26 17 24 23 36 37 31 28 41 31 22 29 28 41 42 36 33 48
4 290 39 37 34 33 26 22 20 22 36 37 33 38 37 39 35 32 33 44 42 38 43 42 44 42 39 38 51
6 434 43 41 39 38 30 27 26 26 37 45 41 46 45 40 37 35 36 45 50 46 51 50 45 42 40 41 53
8 579 45 43 41 40 32 29 28 28 38 47 43 48 47 42 39 37 38 46 52 48 53 52 47 44 42 43 54
10 724 50 44 46 45 42 38 38 37 39 51 51 52 51 44 41 39 40 47 56 56 57 56 49 46 44 45 55

200 2 226 21 25 21 22 28 29 16 7 32 27 28 27 31 38 42 33 25 45 27 28 27 31 38 42 33 25 52
4 452 37 36 31 26 30 30 18 9 35 41 40 35 33 38 43 33 28 45 41 40 35 33 38 43 33 28 51
6 679 40 40 35 26 32 31 20 12 36 46 46 40 36 39 42 32 24 46 46 46 40 36 39 42 32 24 51
8 905 44 44 38 30 34 33 22 14 39 50 51 45 36 39 42 33 25 46 50 51 45 36 39 42 33 25 52
10 1131 45 46 40 32 36 34 23 15 40 53 54 48 39 42 44 34 27 48 53 54 48 39 42 44 34 27 53

250 2 353 30 28 21 20 26 28 15 9 31 33 26 24 25 36 38 31 20 42 33 25 26 31 42 47 41 33 50
4 707 38 32 27 23 27 27 20 7 32 43 36 32 29 36 38 30 22 41 42 37 36 34 42 45 39 32 49
6 1060 41 34 32 29 30 29 22 9 35 47 41 38 33 37 38 33 23 43 48 44 42 38 44 46 40 33 49
8 1414 46 41 40 39 35 31 22 10 41 49 43 42 38 40 40 35 26 45 54 48 47 41 46 47 41 34 51
10 1767 51 45 46 46 41 37 28 18 47 52 46 45 42 43 42 36 26 48 54 50 49 44 47 48 43 35 53

315 2 561 34 34 31 29 25 24 24 24 33 39 34 35 37 41 41 41 42 45 44 39 40 42 46 46 46 47 50
4 1122 44 42 36 35 30 27 22 21 38 52 48 43 41 42 40 38 40 47 57 53 48 46 47 45 43 45 52
6 1683 46 44 38 37 32 29 24 23 40 54 50 45 43 44 42 40 42 49 59 55 50 48 49 47 45 47 54
8 2244 51 44 42 41 34 32 29 25 43 59 55 50 47 45 44 42 42 52 64 60 55 52 50 49 47 47 57
10 2806 53 46 44 43 36 34 31 27 45 61 57 52 49 47 46 44 44 54 66 62 57 54 52 51 49 49 59

400 2 905 33 36 33 33 25 26 26 24 34 40 37 35 35 40 40 40 40 45 45 42 40 40 45 45 45 45 50
4 1810 45 42 39 39 33 30 26 22 40 54 50 45 45 41 42 40 39 48 59 55 50 50 46 47 45 44 53
6 2714 47 44 41 41 35 32 28 24 42 56 52 47 47 43 44 42 41 50 61 57 52 52 48 49 47 46 55
8 3619 52 46 47 47 40 36 34 27 49 60 56 53 53 46 46 43 42 54 65 61 58 58 51 51 48 47 59
10 4524 54 48 49 49 42 38 36 29 51 62 58 55 55 48 48 45 44 56 67 63 60 60 53 53 50 49 61

fm [Hz] - Średnia częstotliwość oktawowa
Lw [dB/oktawa] - Poziomy mocy akustycznej określone w komorze pogłosowej
Lwa [dB(A)] - Całkowity poziom dźwięku
Pg [Pa] - Różnica ciśnień
v [m/s] - Prędkość przepływu
V [m3/h] - Przepływ objętościowy
