RSD-1000 - Tłumik akustyczny
RSD-1000 - Tłumik akustyczny przepływowy okrągły chemoodporny o długości roboczej 1040mm przeznaczony do redukcji hałasu w instalacjach wentylacji dzięki wewnętrznemu wkładowi akustycznemu.
Wykonanie:
- okrągły tłumik przepływowy 1000mm,
- wewnątrz perforowany z folia zabezpieczającą,
- niepalna wełna mineralna,
- grubość izolacji 100 mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741,
- zakończenie rurowe (R)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C]
Ciśnienie pracy:
Pmax. [Pa]
Przepływ powietrza:
Vmax= 8 [m/s]

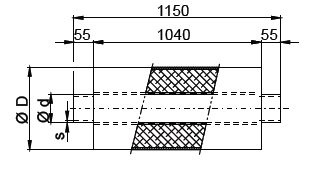

Czynna długość:
Lr=1040 [mm]
Skuteczność tłumienia:
według tabeli w zależności od średnicy 7dB-24dB [250Hz]
Kolor:
jak dla materiału
Wymiarowanie:
Tłumik okrągły RSD[m] - [d] -1000 - [o]
[m] - typ materiału
[d] - średnica w mm
[o] - R-rura, M-Mufa lub F-kołnierz
Uwagi:
Dostępne zakończenia: rurowe, mufowe lub kołnierzowe.
Oznaczanie:
| Typ | RSD1 | RSD2 | RSD3 | RSD4 | RSD5 | RSD6 | RSD9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |
Dane techniczne
| d [mm] | PVC / PVC-UV | PPs / PP / PE / PVDF | ||||
|---|---|---|---|---|---|---|
| D [mm] | s [mm] | m [kg] | D [mm] | s [mm] | m [kg] | |
| 0110-1000 | 315 | 3,0 | 10 | 315 | 3,0 | 7 |
| 0125-1000 | 315 | 3,0 | 12 | 315 | 3,0 | 9 |
| 0140-1000 | 355 | 3,0 | 13 | 355 | 3,0 | 9 |
| 0160-1000 | 355 | 3,0 | 14 | 355 | 3,0 | 10 |
| 0180-1000 | 400 | 3,0 | 16 | 400 | 3,0 | 12 |
| 0200-1000 | 400 | 3,0 | 18 | 400 | 3,0 | 13 |
| 0225-1000 | 450 | 3,0 | 20 | 450 | 4,0 | 15 |
| 0250-1000 | 450 | 3,0 | 23 | 450 | 4,0 | 17 |
| 0280-1000 | 500 | 3,0 | 25 | 500 | 4,0 | 18 |
| 0315-1000 | 500 | 3,0 | 28 | 500 | 5,0 | 20 |
| 0355-1000 | 600 | 4,0 | 32 | 600 | 5,0 | 23 |
| 0400-1000 | 600 | 4,0 | 35 | 600 | 6,0 | 25 |
Tłumienie
| d [mm] | Częstotliwość [Hz] | |||||
|---|---|---|---|---|---|---|
| 0125 | 0250 | 0500 | 1000 | 2000 | 4000 | |
| 0110-1000 | 13 | 24 | 34 | 35 | 28 | 15 |
| 0125-1000 | 11 | 20 | 30 | 34 | 26 | 16 |
| 0140-1000 | 9 | 18 | 29 | 31 | 24 | 13 |
| 0160-1000 | 9 | 15 | 27 | 31 | 26 | 14 |
| 0180-1000 | 8 | 15 | 26 | 28 | 20 | 11 |
| 0200-1000 | 6 | 13 | 25 | 27 | 19 | 12 |
| 0225-1000 | 5 | 12 | 21 | 23 | 16 | 8 |
| 0250-1000 | 6 | 11 | 21 | 23 | 17 | 9 |
| 0280-1000 | 4 | 10 | 19 | 21 | 12 | 5 |
| 0315-1000 | 4 | 8 | 16 | 17 | 9 | 4 |
| 0355-1000 | 2 | 7 | 13 | 14 | 10 | 4 |
| 0400-1000 | 2 | 7 | 11 | 9 | 4 | 2 |

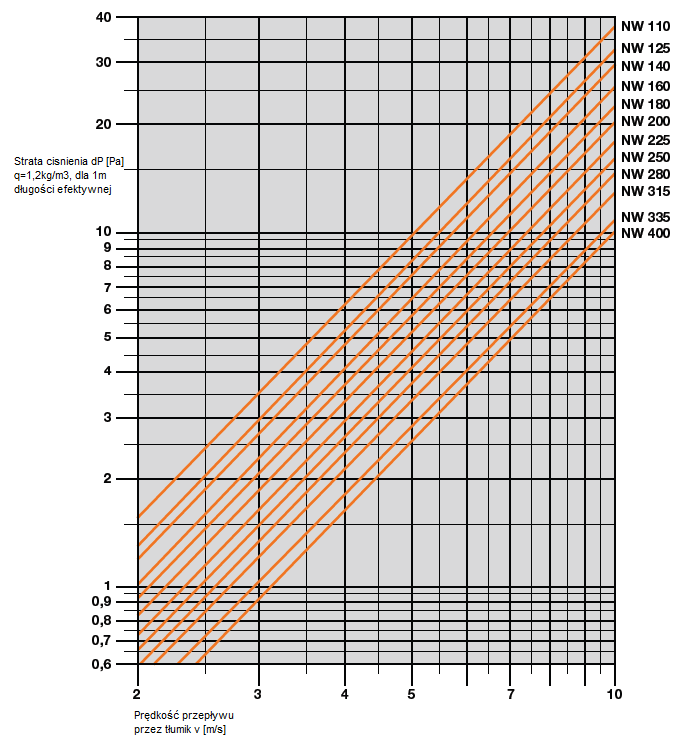

Opory przepływu
