RSD-1500 - Tłumik akustyczny
RSD-1500 - Tłumik akustyczny przepływowy okrągły chemoodporny z tworzyw sztucznych. Tłumik akustyczny przepływowy z materiału termoplastycznego. Przeznaczony do redukcji hałasu w instalacjach HVAC dzięki wewnętrznemu wkładowi akustycznemu.
Standardowe materiały PVC i PP, wszystkie inne materiały na zamówienie.
Wykonanie:
- okrągły tłumik przepływowy 1500mm,
- wewnątrz perforowany z folia zabezpieczającą,
- niepalna wełna mineralna,
- grubość izolacji 100 mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741,
- standardowo zakończenia rurowe,
- łączone przez spawanie.
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C]
Ciśnienie pracy:
Pmax. [Pa]
Przepływ powietrza:
V=....... [m³/ h]
Czynna długość:
Lc=1650 [mm]
Skuteczność tłumienia:
w zależności od średnicy 11dB-33dB/250Hz
Kolor:
jak dla materiału

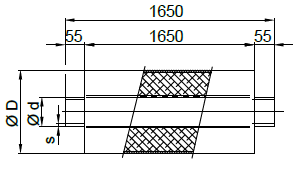

Wymiarowanie:
Tłumik okrągły RSD[x] - 1500 - [d] - [o]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[o] - R-rura, M-Mufa lub F-kołnierz
Uwagi: Dostępne zakończenia: rurowe, mufowe lub kołnierzowe.
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:

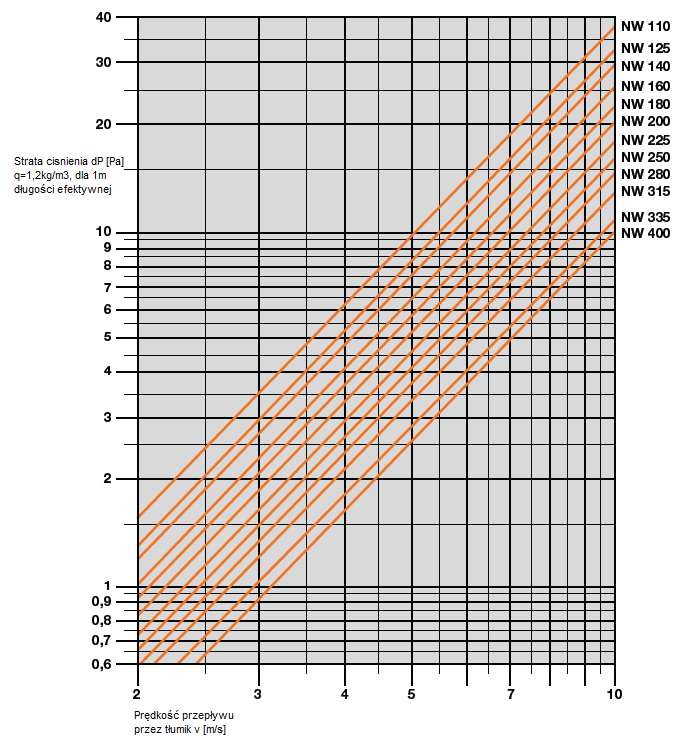

| Typ | RSD1 | RSD2 | RSD3 | RSD4 | RSD5 | RSD6 | RSD9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| d [mm] |
PVC, PVC-UV | PPs, PP, PE, PVDF | ||||
|---|---|---|---|---|---|---|
| D [mm] | s [mm] | m [kg] | D [mm] | s [mm] | m [kg] | |
| 0110-1500 | 315 | 3,0 | 15 | 315 | 3,0 | 11 |
| 0125-1500 | 315 | 3,0 | 17 | 315 | 3,0 | 13 |
| 0140-1500 | 355 | 3,0 | 19 | 355 | 3,0 | 14 |
| 0160-1500 | 355 | 3,0 | 21 | 355 | 3,0 | 15 |
| 0180-1500 | 400 | 3,0 | 24 | 400 | 3,0 | 18 |
| 0200-1500 | 400 | 3,0 | 26 | 400 | 3,0 | 19 |
| 0225-1500 | 450 | 3,0 | 30 | 450 | 4,0 | 22 |
| 0250-1500 | 450 | 3,0 | 33 | 450 | 4,0 | 24 |
| 0280-1500 | 500 | 3,0 | 37 | 500 | 4,0 | 27 |
| 0315-1500 | 500 | 3,0 | 41 | 500 | 5,0 | 30 |
| 0355-1500 | 600 | 4,0 | 47 | 600 | 5,0 | 34 |
| 0400-1500 | 600 | 4,0 | 52 | 600 | 6,0 | 38 |
| d [mm] | Częstotliwość [Hz] | |||||
|---|---|---|---|---|---|---|
| 0125 | 0250 | 0500 | 1000 | 2000 | 4000 | |
| 0110-1500 | 21 | 33 | 42 | 45 | 35 | 25 |
| 0125-1500 | 20 | 29 | 39 | 44 | 34 | 25 |
| 0140-1500 | 16 | 25 | 39 | 43 | 30 | 21 |
| 0160-1500 | 13 | 23 | 38 | 41 | 29 | 19 |
| 0180-1500 | 10 | 21 | 34 | 36 | 27 | 16 |
| 0200-1500 | 11 | 19 | 34 | 35 | 26 | 15 |
| 0225-1500 | 8 | 16 | 30 | 33 | 23 | 13 |
| 0250-1500 | 8 | 16 | 28 | 30 | 20 | 12 |
| 0280-1500 | 6 | 14 | 27 | 28 | 17 | 8 |
| 0315-1500 | 5 | 12 | 23 | 25 | 15 | 5 |
| 0355-1500 | 4 | 11 | 20 | 21 | 13 | 4 |
| 0400-1500 | 4 | 11 | 16 | 12 | 7 | 4 |
