DH-M - Wyrzutnia pionowa
DH-M - Wyrzutnia dachowa z przeciwdeszczową miską skroplin i rurą spustową,zaprojektowana aerodynamicznie.
Wykonanie:
- wyrzut pionowy z osłoną przeciwdeszczową
- formowane mechanicznie
- zakres średnic od 700mm do d=1400mm
- minimalna grubość 3 mm lub DIN 4741
- brak wywiewu przez rurę spustową skroplin
- niski opór (132 Pa) w 10m/sec. wylot powietrza prędkość (VDI 2051)
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia DH [m] - M - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Dodatkowa siatka ochrona VS-R jako opcja.
Oznaczanie:

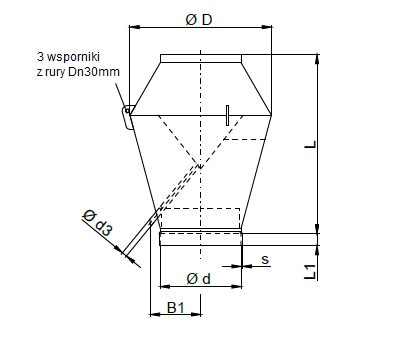

| Typ | DH1-M | DH2-M | DH3-M | DH4-M | DH5-M | DH6-M | DH9-M |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winyl |
Wymiary
| d [mm] | PVC / PVC-C / PVDF / PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
L1 [mm] |
s [mm] |
B1 [mm] |
d3 [mm] |
m [kg] |
|
| 0700 | 1140 | 1330 | 80 | 6,0 | 450 | 63 | 69 |
| 0710 | 1140 | 1330 | 80 | - | 450 | 63 | 75 |
| 0800 | 1295 | 1505 | 80 | 6,3 | 535 | 75 | 80 |
| 0900 | 1455 | 1680 | 100 | 7,0 | 595 | 75 | 102 |
| 1000 | 1650 | 1910 | 100 | 8,0 | 620 | 75 | 127 |
| 1250 | 2075 | 2430 | 120 | 10,4 | 750 | 75 | 159 |
| 1400 | 2350 | 2780 | 120 | 10,0 | 825 | 75 | 178 |
| d [mm] | PPs / PP / PE / PPs-el | ||||||
|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
L1 [mm] |
s [mm] |
B1 [mm] |
d3 [mm] |
m [kg] |
|
| 0700 | 1140 | 1330 | 80 | - | 450 | 63 | 69 |
| 0710 | 1140 | 1330 | 80 | 8,0 | 450 | 63 | 75 |
| 0800 | 1295 | 1505 | 80 | 8,0 | 535 | 75 | 80 |
| 0900 | 1455 | 1680 | 100 | 8,0 | 595 | 75 | 102 |
| 1000 | 1650 | 1910 | 100 | 10,0 | 620 | 75 | 127 |
| 1250 | 2075 | 2430 | 120 | 10,0 | 750 | 75 | 159 |
| 1400 | 2350 | 2780 | 120 | 12,0 | 825 | 75 | 178 |
