DSB-M - Wyrzutnia pionowa
DSB-M - Wyrzutnia dachowa chemoodporna z przeciwdeszczową miską skroplin i rurą spustową, zaprojektowana aerodynamicznie.
Wykonanie:
- wyrzut pionowy z osłoną przeciwdeszczową
- formowane mechanicznie do d=400mm
- minimalna grubość 3 mm lub DIN 4741
- brak wywiewu przez rurę spustową skroplin
- niski opór (132 Pa) w 10m/sec. Wylot powietrza prędkość (VDI 2051)
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia DSB [m] - M - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Dodatkowa siatka ochrona VSR jako opcja.
Oznaczanie:
| Typ | DSB1-M | DSB2-M | DSB3-M | DSB4-M | DSB5-M | DSB6-M | DSB9-M |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winyl |

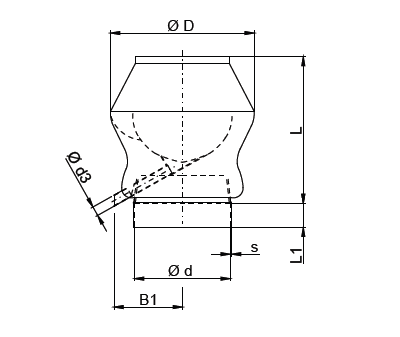

Wymiary
| d [mm] | PVC / PVC-C / PPs / PP / PE / PPs-el / PVDF / PVC-UV | |||||||
|---|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
L1 [mm] |
s PVC [mm] |
s PP-Basis [mm] |
B1 [mm] |
d3 [mm] |
m [kg] |
|
| 0110 | 170 | 215 | 40 | 3,0 | 3,0 | 80 | 20 | 0,5 |
| 0125 | 185 | 240 | 40 | 3,0 | 3,0 | 90 | 20 | 0,6 |
| 0140 | 200 | 260 | 40 | 3,0 | 3,0 | 100 | 20 | 0,6 |
| 0160 | 230 | 290 | 40 | 3,0 | 3,0 | 115 | 25 | 0,8 |
| 0180 | 250 | 310 | 50 | 3,0 | 3,0 | 130 | 25 | 1,5 |
| 0200 | 270 | 340 | 50 | 3,0 | 3,0 | 150 | 25 | 1,7 |
| 0225 | 295 | 385 | 50 | 3,0 | 4,0 | 156 | 25 | 2,5 |
| 0250 | 320 | 420 | 50 | 3,0 | 4,0 | 185 | 25 | 2,7 |
| 0280 | 360 | 465 | 50 | 3,0 | 4,0 | 205 | 25 | 3,0 |
| 0315 | 395 | 515 | 50 | 3,0 | 5,0 | 235 | 32 | 4,6 |
| 0355 | 435 | 575 | 50 | 4,0 | 5,0 | 260 | 32 | 6,3 |
| 0400 | 480 | 635 | 60 | 4,0 | 6,0 | 290 | 40 | 7,3 |

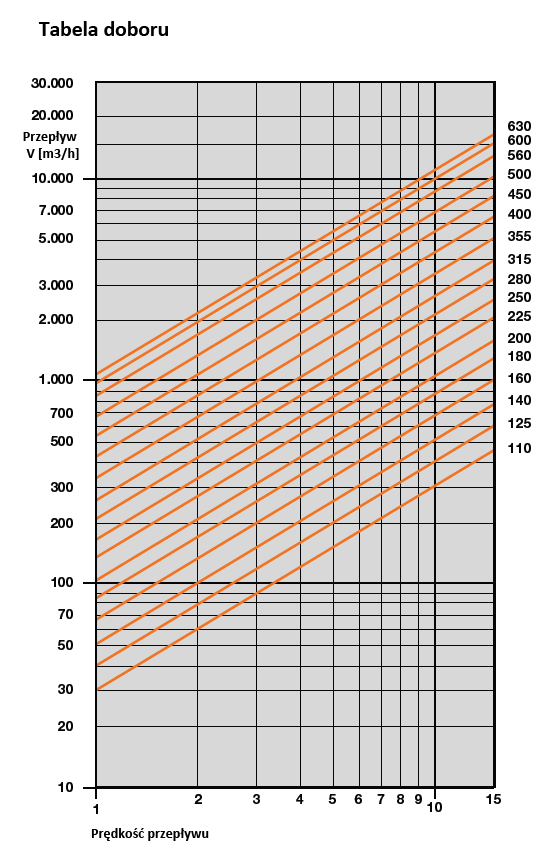

Dobór

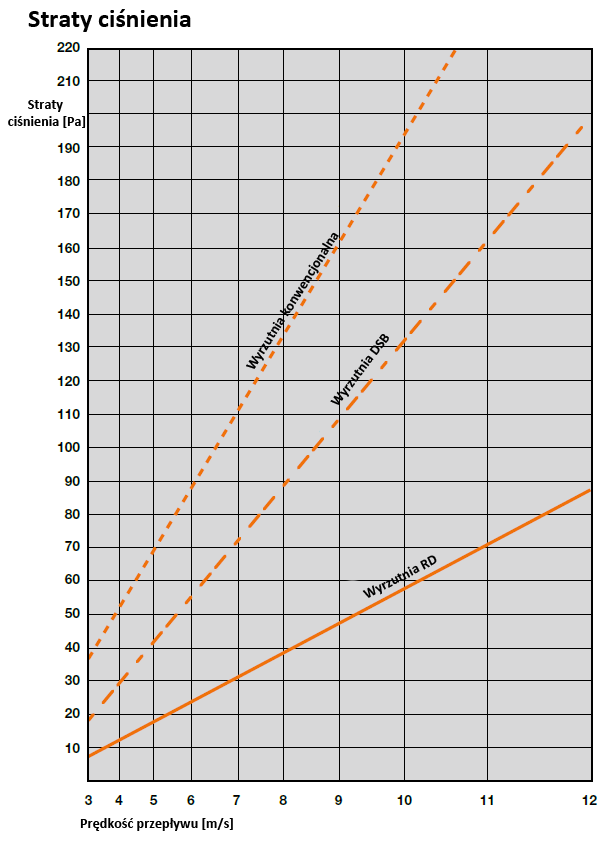

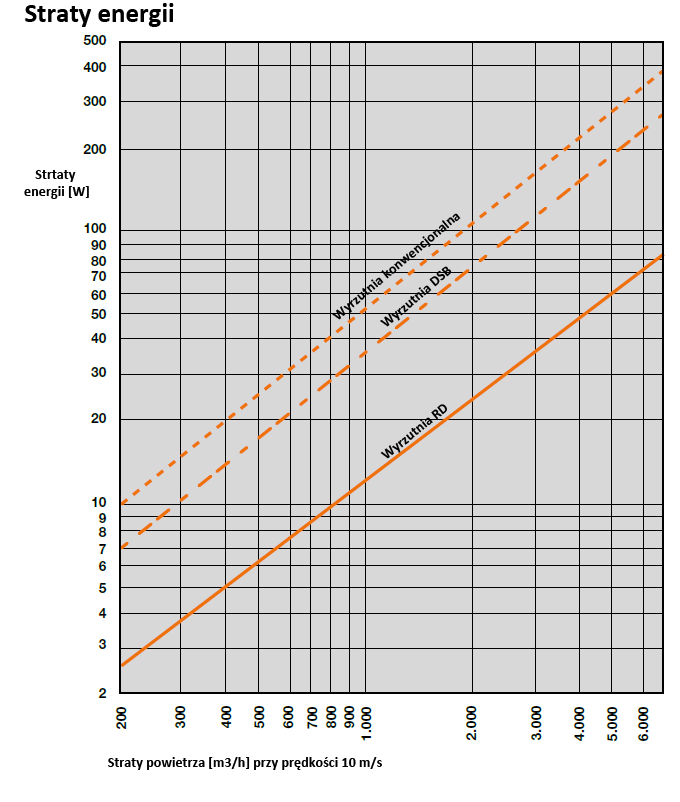

Straty ciśnienia
