EPB2S - Podstawa dachowa skośna
EPB2S - Podstawa dachowa chemoodporna skośna z materiałów termoplastycznych Podstawy skośne EPB2S z materiałów chemoodpornych przeznaczone są do mocowania wentylatorów dachowych oraz innych elementów końcowych wentylacji grawitacyjnej na dachu lub kominie wentylacyjnym. Mogą posłużyć również jako przepusty dachowe do wykonania szczelnego przejścia przez przegrodę.
Wykonanie:
- podstawa dachowa skośna,
- do posadowienia na podstawie typu EPA
- standardowo z połączeniem kołnierzowym
- formowana maszynowo i spawana
- minimalna grubość ścianki 4 mm lub zgodnie z DIN 4741
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Podstawa EPB2S - [x] - [o] - [d] - 1000 - [<]
[x] - typ materiału
[o] - R-rura, M-mufa lub F-kołnierz
[d] - średnica wentylatora/wyrzutni w mm
[<] - kąt spadku dachu (% lub stopnie)
Uwagi:
Przy zamówieniu należy podać kąt spadku płaszczyzny na której ma być przejście dachowe..
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:

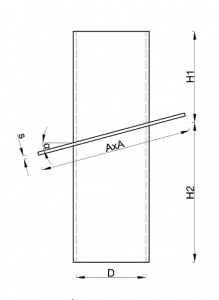

| Typ | EPB2S1 | EPB2S2 | EPB2S3 | EPB2S4 | EPB2S5 | EPB2S6 | EPB2S9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Wielkość D [mm] |
PVC / PPs / PP / PE / PPs-el / PVDF / PVC-UV | ||
|---|---|---|---|
| AxA [mm] |
H1 [mm] |
H2 [mm] |
|
| 0125 | 317 | 400 | 600 |
| 0160 | 360 | 400 | 600 |
| 0200 | 410 | 400 | 600 |
| 0250 | 473 | 400 | 600 |
| 0315 | 554 | 400 | 600 |
| 0400 | 660 | 400 | 600 |
| 0450 | 723 | 400 | 600 |
| 0500 | 785 | 400 | 600 |
| 0630 | 948 | 400 | 600 |
| 0800 | 1160 | 400 | 600 |
| 1000 | 1410 | 400 | 600 |
TAB1. Wymiary główne i grubość ścianek osprzętu z materiału PP i PPs:
| B [mm] | 0110-0250 | 0251-0500 | 0501-0600 |
|---|---|---|---|
| A [mm] | grubość ścianki S [mm] | ||
| 0110-0250 | 4 | 4 | 6 |
| 0251-0500 | 4 | 4 | 6 |
| 0501-0600 | 6 | 6 | 6 |
TAB2. Wymiary główne i grubość ścianek osprzetu z materiału PVC i PE:
| B [mm] | 0110-0250 | 0251-0500 | 0501-0600 |
|---|---|---|---|
| A [mm] | grubość ścianki S [mm] | ||
| 0110-0250 | 3 | 4 | 5 |
| 0251-0500 | 4 | 4 | 5 |
| 0501-0600 | 5 | 5 | 5 |
