ETV - Przejście ścienne (przepust)
ETV - Przejście ścienne
Przejście ścienne do przeprowadzenia przewodu wentylacyjnego chemoodpornego (przepust ścienny) z płytą montażową z materiałów termoplastycznych.
Wykonanie:
- formowane mechanicznie do d=450mm
- minimalna grubość 3 mm lub DIN 4741
- standardowo przyłącze jak rura
- na zamówienie za dopłatą kołnierzowe F
- zalecane łączenie przez spawanie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Przejście ścienne ETV [x] - [o] - [D]
[x] - typ materiału
[D] - średnica kanału wentylacyjnego w mm
[o] - R-rura, M-mufa lub F-kołnierz
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:
| Typ | ETV1 | ETV2 | ETV3 | ETV4 | ETV8 | ETV9 | ETV9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| D [mm] | PVC / PPs / PP / PE | PVC | PPs / PP / PE | ||
|---|---|---|---|---|---|

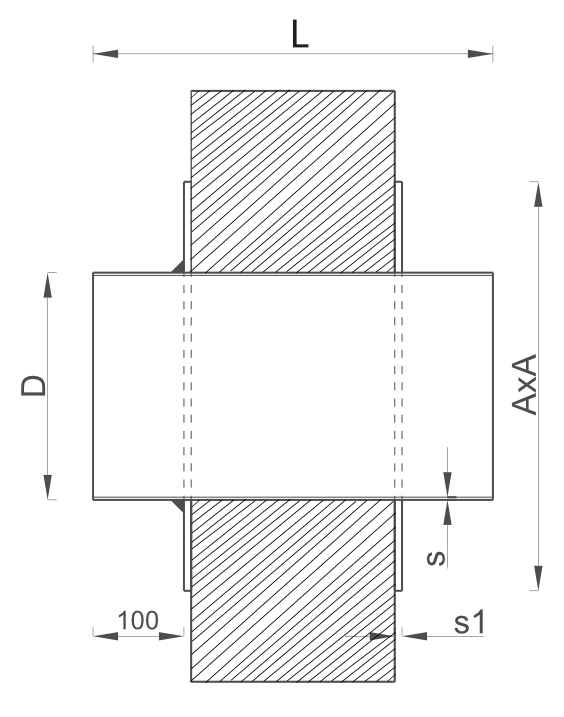

| AxA [mm] | L [mm] | s1 [mm] | s [mm] | s [mm] | |
| 0110 | 210 | 500 | 5,0 | 1,8 | 3,0 |
| 0125 | 275 | 500 | 5,0 | 1,8 | 3,0 |
| 0140 | 290 | 500 | 5,0 | 1,8 | 3,0 |
| 0160 | 310 | 500 | 5,0 | 1,8 | 3,0 |
| 0180 | 330 | 500 | 5,0 | 1,8 | 3,0 |
| 0200 | 350 | 500 | 8,0 | 1,8 | 3,0 |
| 0225 | 425 | 500 | 8,0 | 1,8 | 3,5 |
| 0250 | 450 | 500 | 8,0 | 2,0 | 3,5 |
| 0280 | 480 | 500 | 8,0 | 2,3 | 3,5 |
| 0315 | 515 | 500 | 8,0 | 2,5 | 5,0 |
| 0355 | 555 | 500 | 8,0 | 2,9 | 5,0 |
| 0400 | 600 | 500 | 8,0 | 3,2 | 6,0 |
