EWC - Wywietrzak cylindryczny
EWC - Wywietrzak cylindryczny chemoodporny przeznaczony są do montażu na podstawach EPB do grawitacyjnego przewietrzania powierzchni produkcyjnych i magazynowych.
Wykonanie:
- formowany mechanicznie, spawany
- zakończenie kołnierzowe (F)
- łączenie przez skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wywietrzak cylindryczny EWC [m] - F - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Dostępna również wersja EWC[m] - M w wersji mufowej.
Oznaczanie:
| Typ | EWC1 | EWC2 | EWC3 | EWC4 | EWC5 | EWC6 | EWC9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

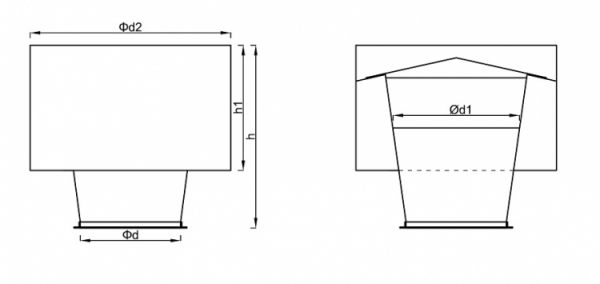

Wymiary
| Wielkość d [mm] |
PVC / PPs / PP / PE / PPs-el / PVDF / PVC-UV | |||
|---|---|---|---|---|
| d1 [mm] |
d2 [mm] |
h1 [mm] |
h [mm] |
|
| 0100 | 130 | 200 | 120 | 200 |
| 0125 | 160 | 250 | 150 | 250 |
| 0160 | 200 | 320 | 192 | 320 |
| 0200 | 250 | 400 | 240 | 400 |
| 0250 | 315 | 500 | 300 | 250 |
| 0300 | 380 | 600 | 360 | 300 |
| 0315 | 400 | 630 | 378 | 630 |
| 0400 | 505 | 800 | 480 | 400 |
| 0450 | 570 | 900 | 540 | 900 |
| 0500 | 630 | 1000 | 600 | 500 |
| 0630 | 795 | 1260 | 756 | 1260 |
| Wielkość d [mm] |
Przykładowe wydajność powietrza w m3/h dla poszczególnych średnic przy prędkości wiatru w m/sek |
|||||||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 0100 | 15 | 30 | 45 | 60 | 75 | 90 | 100 | 120 |
| 0200 | 60 | 120 | 180 | 230 | 300 | 350 | 400 | 470 |
| 0300 | 130 | 260 | 400 | 520 | 650 | 800 | 920 | 1050 |
| 0450 | 300 | 600 | 900 | 1200 | 1600 | 1800 | 2100 | 2400 |
| 0600 | 500 | 1000 | 1600 | 2100 | 2600 | 3100 | 3700 | 4200 |
