RD-M - Wyrzutnia pionowa
RD-M - Wyrzutnia dachowa pionowa
Wyrzutnia dachowa z tworzyw termoplastycznych przeznaczona do montażu mufowego na kanałach wentylacyjnych okrągłych.
Wykonanie:
- pionowy wyrzut powietrza
- formowana na gorąco
- zakres średnic od 110mm do 630mm
- minimalna grubość 3 mm lub według normy DIN 4741
- odpływ skroplin

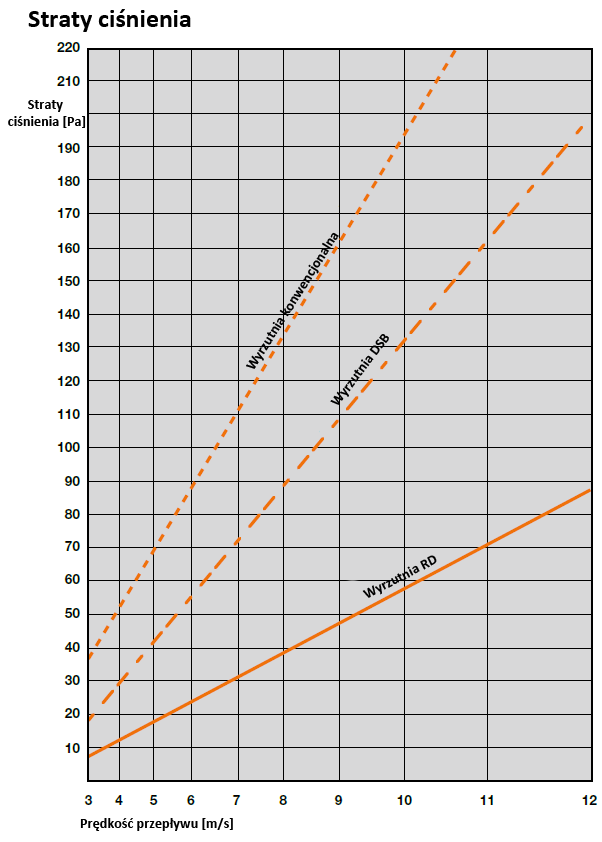

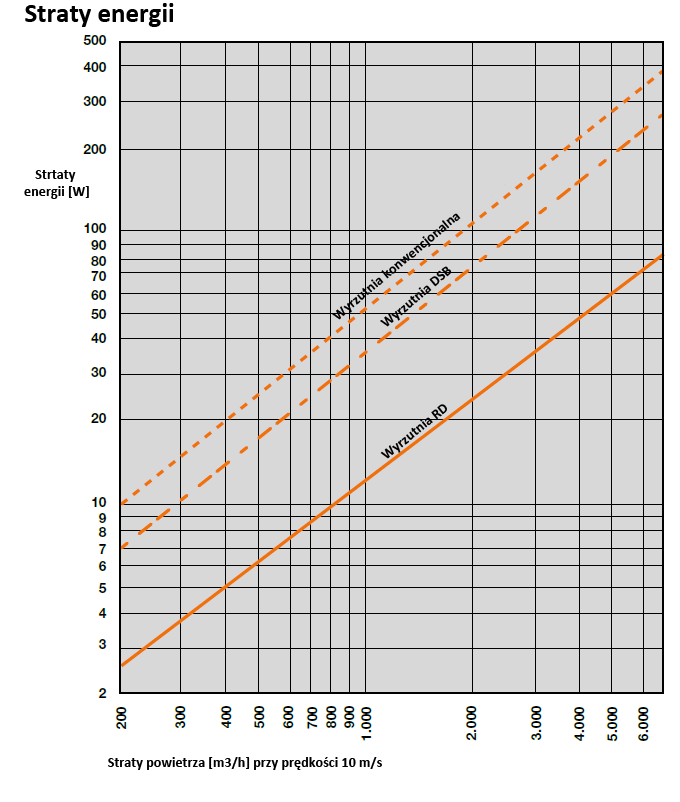

- niski opór (94 Pa) przy prędkości 10m/sek. powietrza wylotowego (VDI 2051)
- połączenie mufowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:

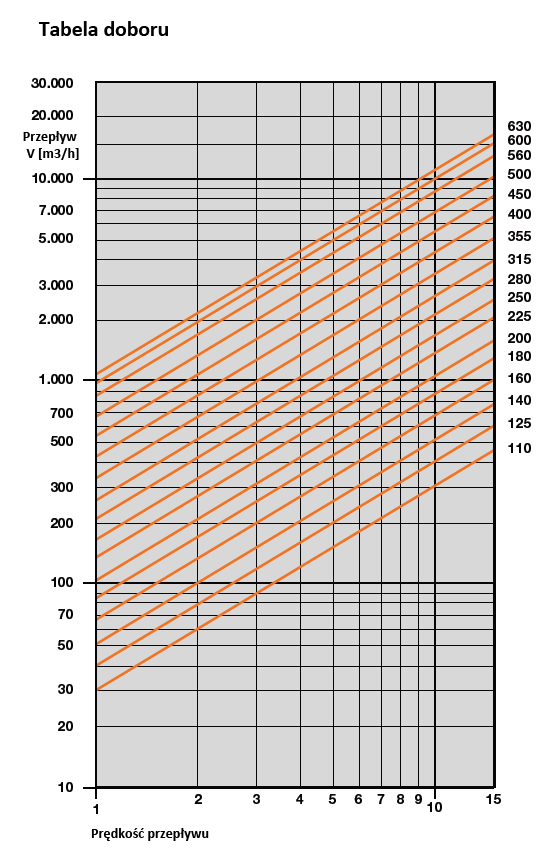

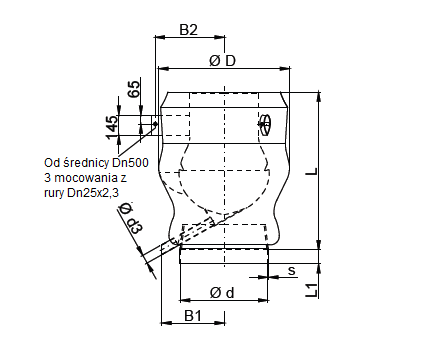

Wyrzutnia RD [x] - M - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Wyrzutnie dostępne również z przyłączem mufowym.
Dodatkowa siatka ochrona VS jako opcja.
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:
| Typ | RD1-M | RD2-M | RD3-M | RD4-M | RD5-M | RD6-M | RD9-M |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| d [mm] | PVC, PVC-C, PPs, PP, PE, PPs-el, PVDF, PVC-UV | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
L1 [mm] |
s PVC [mm] |
s PP-Basis [mm] |
B1 [mm] |
B2 [mm] |
d3 [mm] |
m [kg] |
|
| 0110 | 170 | 200 | 40 | 3,0 | 3,0 | 80 | - | 16 | 0,5 |
