RGD - Wyrzutnia dachowa
RGD - Daszek wentylacyjny chemoodporny.
Wykonanie:
- wyrzut poziomy z osłoną przeciwdeszczową
- formowane mechanicznie do d=450mm
- minimalna grubość 3 mm lub DIN 4741
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia RGD [m] - [o] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[o] - M-mufa lub F-kołnierz
Oznaczanie:
| Typ | RGD1-M | RGD2-M | RGD3-M | RGD4-M | RGD5-M | RGD6-M |
|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF |
| Kolor |  |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
| Typ | RGD1-F | RGD2-F | RGD3-F | RGD4-F | RGD5-F | RGD6-F |
|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF |
| Kolor | |
|
|
|
|
|
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |

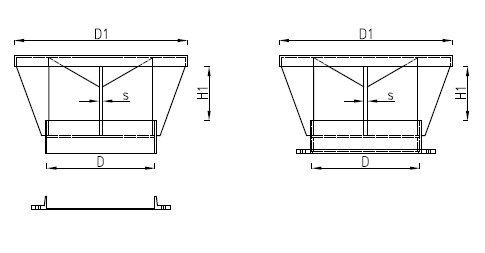

Wymiary
| d [mm] | PVC / PPs / PP / PE / PPs-el / PVDF | |||
|---|---|---|---|---|
| D [mm] | D1 [mm] | s [mm] | H1 [mm] | |
| 0110 | 110 | 225 | 8,0 | 55 |
| 0125 | 125 | 225 | 8,0 | 65 |
| 0140 | 140 | 250 | 8,0 | 70 |
| 0160 | 160 | 250 | 8,0 | 80 |
| 0180 | 180 | 280 | 8,0 | 90 |
| 0200 | 200 | 315 | 8,0 | 100 |
| 0225 | 225 | 355 | 8,0 | 115 |
| 0250 | 250 | 400 | 8,0 | 125 |
| 0280 | 280 | 450 | 10,0 | 140 |
| 0315 | 315 | 500 | 10,0 | 160 |
| 0355 | 355 | 550 | 10,0 | 170 |
| 0400 | 400 | 600 | 10,0 | 200 |
