RMO - Wyrzutnia/Czerpnia ścienna okrągła
RMO - Wyrzutnia/Czerpnia ścienna chemoodporna
Wykonanie:
- formowane ręcznie, spawana, z kierownicami pod kątem 45°
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- minimalny wolny przekrój: 58%
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia RMO [m] - [o] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[o] - M-mufa lub F-kołnierz
Oznaczanie:
| Typ | RMO1 | RMO2 | RMO3 | RMO4 | RMO5 | RMO6 | RMI9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

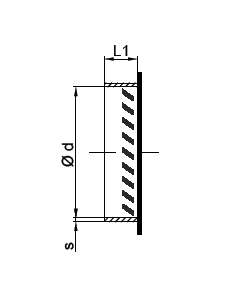

Wymiary
| d [mm] | PVC / PVC-C / PVC-UV | PPs / PP / PE / PPs-el /PVDF | ||
|---|---|---|---|---|
| L1 [mm] |
s [mm] |
L1 [mm] |
s [mm] |
|
| 0050 | 85 | 1,5 | 85 | 3,0 |
| 0063 | 85 | 1,9 | 85 | 3,0 |
| 0075 | 85 | 1,9 | 85 | 3,0 |
| 0090 | 85 | 1,8 | 85 | 3,0 |
| 0110 | 90 | 1,8 | 90 | 3,0 |
| 0125 | 95 | 1,8 | 95 | 3,0 |
| 0140 | 95 | 1,8 | 95 | 3,0 |
| 0160 | 100 | 1,8 | 100 | 3,0 |
| 0180 | 100 | 1,8 | 100 | 3,0 |
| 0200 | 100 | 1,8 | 100 | 3,0 |
| 0225 | 100 | 1,8 | 100 | 3,5 |
| 0250 | 100 | 2,0 | 100 | 3,5 |
| 0280 | 100 | 2,3 | 100 | 4,0 |
| 0315 | 100 | 2,5 | 100 | 5,0 |
| 0355 | 115 | 2,9 | 115 | 5,0 |
| 0400 | 115 | 3,2 | 115 | 6,0 |
| 0450 | 120 | 3,6 | 120 | 7,0 |
| 0500 | 120 | 4,0 | 120 | 8,0 |
