WDCSW-K - chemoodporne
WDCSW-K - Wentylator dachowy chemoodporny
Właściwości
- Stopień ochrony: IP 55
- Klasa izolacji : F
- Wykonanie:
- Standardowe: + 40ºC
- Specjalne: + 60ºC
- Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
- Dostępne kolory: biały i szary

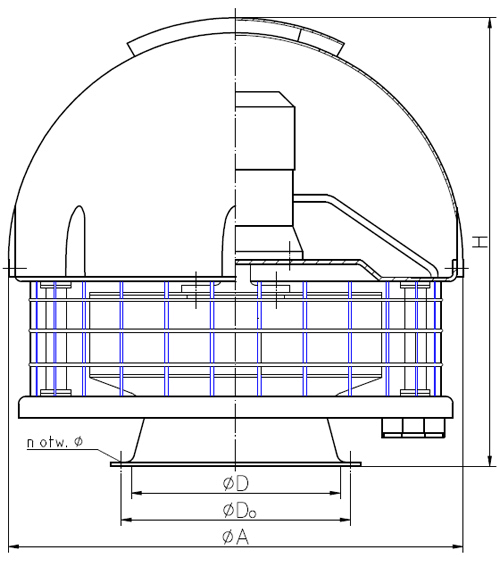

Wymiary
| Typ | Wymiary [mm] | Masa [kg] |
|||||
|---|---|---|---|---|---|---|---|
| D | D0 | A | H | n | fi | ||
| WDCSW-K 16 | 160 | 184 | 418 | 421 | 8 | 7 | 9,2 |
| WDCSW-K 20 | 200 | 224 | 476 | 460 | 8 | 7 | 10,8 |
| WDCSW-K 25 | 250 | 274 | 548 | 506 | 8 | 7 | 14,1 |
| WDCSW-K 31,5 | 315 | 339 | 660 | 615 | 8 | 7 | 22,8 |
Dane techniczne
| Prędkość obrotowa [obr/min] |
Zakres wydajności | Zakres spiętrzenia statycznego [Pa] |
Moc silnika [kW] |
Poziom dźwięku | |||
|---|---|---|---|---|---|---|---|
| [m3/s] | [m3/h] | odległość 1m [dB(A)] |
odległość 5m [dB(A)] |
||||
| WDCSW 16 -K | 1450 | 0,055÷0,246 | 198÷885 | 160÷25 | 0,12 | 59 | 50 |
| 950 | 0,035÷0,161 | 126÷578 | 68÷12 | 0,09 | 49 | 40 | |
| WDCSW 20-K | 1450 | 0,11÷0,465 | 396÷1674 | 250÷37 | 0,18 | 66 | 57 |
| 950 | 0,07÷0,316 | 252÷1138 | 107÷18 | 0,09 | 56 | 47 | |
| 700 | 0,05÷0,232 | 180÷835 | 55÷12 | 0,09 | 50 | 42 | |
| WDCSW 25-K | 1450 | 0,19÷0,928 | 684÷3340 | 380÷55 | 0,37 | 72 | 63 |
| 950 | 0,12÷0,606 | 432÷2182 | 165÷25 | 0,18 | 62 | 53 | |
| 700 | 0,09÷0,446 | 324÷1605 | 88÷15 | 0,09 | 56 | 47 | |
| WDCSW 31,5-K | 1450 | 0,358÷1,745 | 1288÷6282 | 580÷76 | 0,75 | 75 | 66 |
| 950 | 0,23÷1,14 | 828÷4104 | 247÷35 | 0,37 | 68 | 59 | |
| 700 | 0,17÷0,84 | 612÷3024 | 135÷18 | 0,18 | 62 | 53 | |
|
|
Prędkość obrotowa [obr/min] |
Moc silnika [kW] |
Silnik trójfazowy U=400 V | Trójnik jednofazowy U=230 V | ||||
|---|---|---|---|---|---|---|---|---|
| Typ silnika | Pobór prądu [A] | Typ silnika |
Pobór prądu [A] |
Typ silnika do regulacji |
Pobór prądu [A] |
|||
| WDCSW 16 -K | 1450 | 0,12 | SKg 63-4A | 0,4 | SEKg 63-4A | 1,05 | SSKg 63-4B | 1 |
| 950 | 0,09 | SKg 63-6A | 0,45 | SSKg 63-6C | 1,4 | SSKg 63-6B | 1,4 | |
| WDCSW 20-K | 1450 | 0,18 | SKg 63-4B | 0,65 | SEKg 63-4B | 1,4 | SSKg 63-4C | 1,4 |
| 950 | 0,09 | SKg 63-6A | 0,45 | SSKg 63-6C | 1,4 | SSKg 63-6B | 1,4 | |
| 700 | 0,09 | SKh 71-8A | 0,75 | - | - | - | - | |
| WDCSW 25-K | 1450 | 0,37 | SKh 71-4B | 1,2 | SEKh 71-4B | 3,1 | SSKh 71-4C | 2,8 |
| 950 | 0,18 | SKh 71-6A | 0,75 | SSKg 71-6B | 1,6 | SSKh 71-6B | 1,6 | |
| 700 | 0,09 | SKh 71-8A | 0,75 | - | - | - | - | |
| WDCSW 31,5-K | 1450 | 0,75 | SKh 80-4B | 2 | SEKh 80-4B | 4,9 | - | - |
| 950 | 0,37 | SKh 80-6A | 1,4 | SSKg 80-6B | 2,9 | SSKg 80-6B | 2,9 | |
| 700 | 0,18 | SKh 80-8A | 0,9 | - | - | - | - | |

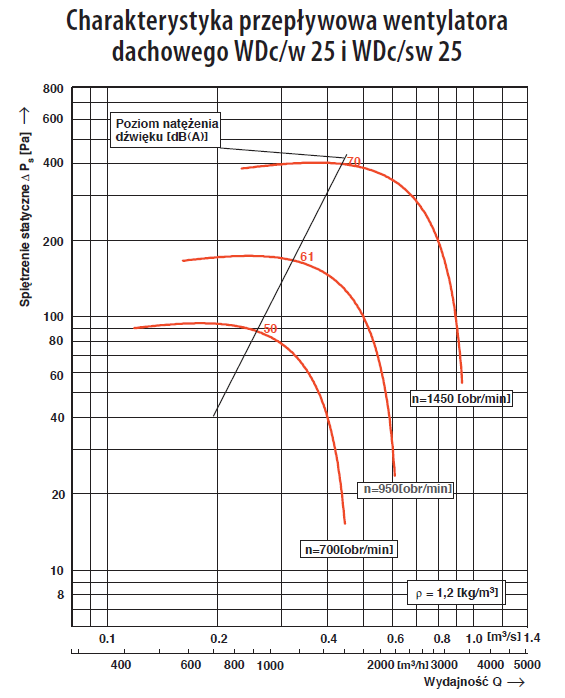

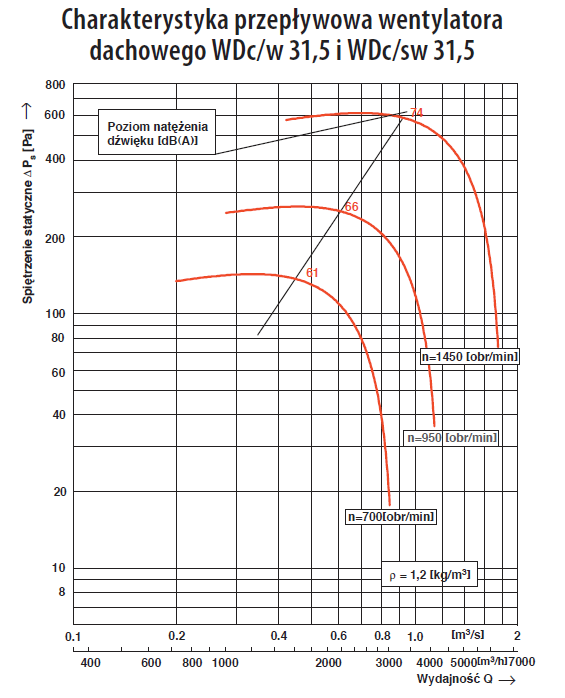

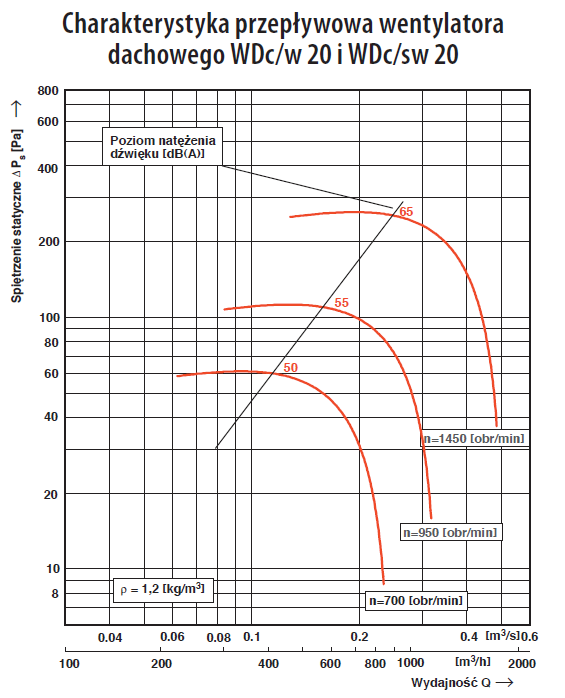

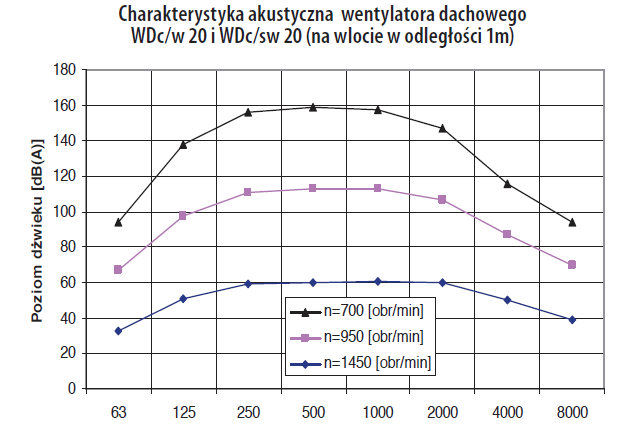

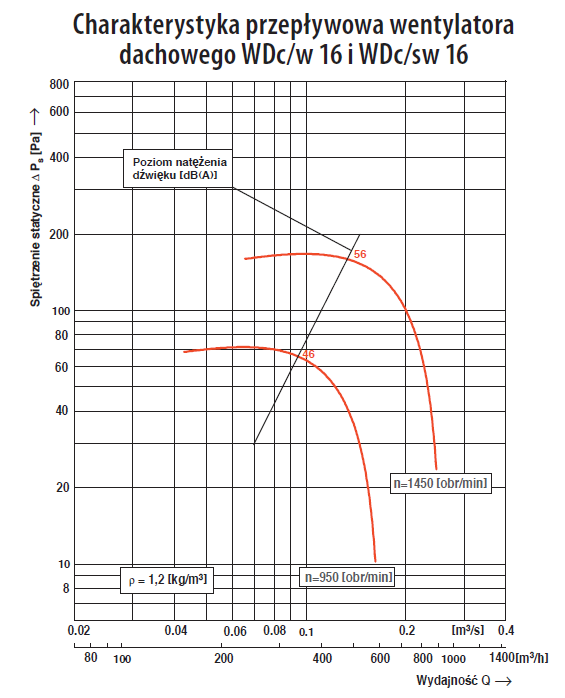

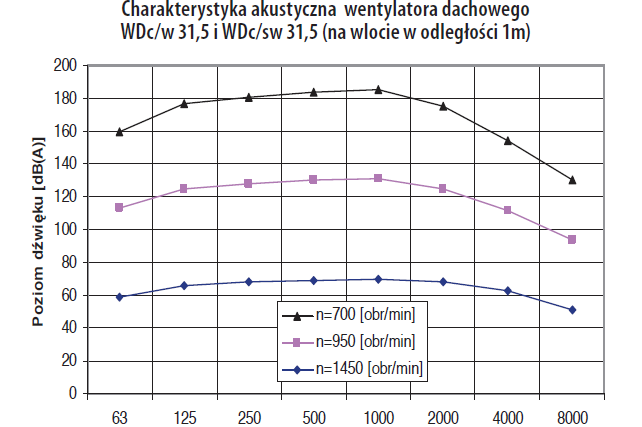

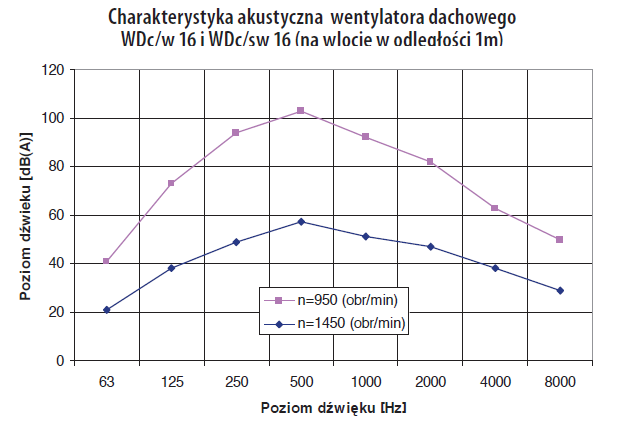

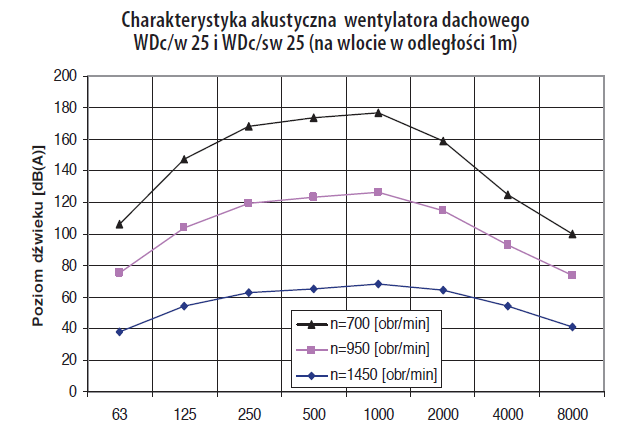

Charakterystyka
