VASP
VASP - Wentylatory promieniowe chemoodporne
Wentylatory VASP są przeznaczone do transportu medium zawierającego agresywne związki chemiczne (opary kwasów, zasad), do odprowadzania pyłów, dymu, spalin, itp. Odpowiednie do pracy w odciągach i digestoriach, zakładach chemicznych.
Dane techniczne
Średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim. Obudowa, wirnik, tarcza silnika i wlot wykonane ze wzmacnianego promieniami UV polipropylenu. Obudowa stanowi jednorodną bryłę. Wirnik z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940. Tarcza silnika przykręcana do obudowy nierdzewnymi wkrętami, szczelność obudowy zapewnia dodatkowa uszczelka gumowa między tarczą silnika a obudową. Silnik standardowo przykręcany do podstawy z blachy stalowej, malowanej proszkowo na kolor szary RAL 7042 (wielkość 12, 14, 16) oraz czarny RAL 9005 (wielkość 10), na życzenie podstawka z blachy nierdzewnej. Istnieje możliwość dostawy wentylatora bez podstawki. Wentylator standardowo wykonywany w figurze LG90. Wentylatory w innych figurach na życzenie (dostępne tylko w wykonaniu LG). Wentylator wykonany jest zgodnie z AMCA 210-85 i ISO 5801. Wentylatory posiadają znak CE. Maksymalna temperatura tłoczonego medium 60°C. Temperatura otoczenia silnika -15°C do 40°C. Wykonania niestandardowe i specjalne wymagają ustaleń producentem.
Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
| Typ | Dane techniczne | ||||||
|---|---|---|---|---|---|---|---|
| nmax [obr./min] |
Pnom [kW] |
U [V] |
I [A] |
Qmax [m3/h] |
Δpmax [Pa] |
Masa [kg] |
|
| VASP/4-10-006T | 1400 | 0,06 | 400 | 0,25 | 80 | 110 | 5,0 |
| VASP/4-10-006S | 1410 | 0,06 | 230 | 0,53 | 80 | 110 | 6,0 |
| VASP/2-10-012T | 2800 | 0,12 | 400 | 0,32 | 180 | 420 | 5,5 |
| VASP/2-10-012S | 2860 | 0,12 | 230 | 1,0 | 180 | 420 | 5,5 |
| VASP/4-12-025T | 1380 | 0,25 | 400 | 0,85 | 270 | 220 | 11,5 |
| VASP/4-12-025S | 1350 | 0,25 | 230 | 2,3 | 270 | 220 | 12,0 |
| VASP/2-12-037T | 2800 | 0,37 | 400 | 1,0 | 530 | 830 | 12,0 |
| VASP/2-12-037S | 2800 | 0,37 | 230 | 3,0 | 530 | 830 | 12,0 |
| VASP/2-14-110T IE2 | 1425 | 1,1 | 400 | 2,5 | 1080 | 1350 | 21,5 |
| VASP/2-14-110S | 1380 | 1,1 | 230 | 7,5 | 1080 | 1350 | 21,5 |
| VASP/2-16-220T IE2 | 2890 | 2,2 | 400 | 4,6 | 1850 | 2010 | 28,0 |

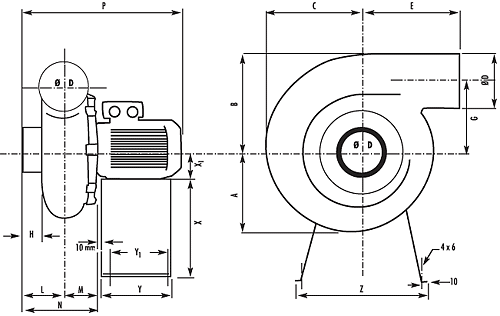

Wymiary
| Typ | Wymiary | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
G [mm] |
H [mm] |
L [mm] |
M [mm] |
N [mm] |
P [mm] |
Y [mm] |
Y, [mm] |
Z [mm] |
X [mm] |
X, [mm] |
||
| 10 | 115 | 135 | 127 | 75 | 158 | 97 | 32 | 48 | 57 | 137 | 295 | 12 | 100 | 165 | 135 | ||
| 12 | 145 | 175 | 163 | 90 | 212 | 130 | 45 | 80 | 72 | 152 | 350 | 180 | 160 | 340 | 240 | 71 | |
| 14 | 188 | 232 | 227 | 125 | 218 | 170 | 55 | 110 | 83 | 193 | 433 | 180 | 160 | 340 | 240 | 80 | |
| 16 | 235 | 288 | 278 | 160 | 262 | 205 | 40 | 100 | 97 | 197 | 477 | 240 | 160 | 420 | 300 | 90 | |
Poziom dźwięku
| VASP 10 | VASP 12 | VASP 14 | VASP 16 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| punkt 1 | punkt 2 | punkt 1 | punkt 2 | punkt 1 | punkt 2 | punkt 1 | punkt 2 | ||
| obroty [rpm] | 1435 | 2870 | 1450 | 2850 | 1450 | 2850 | 1450 | 1450 | |
| wydajność [m3/h] | 58 | 116 | 233 | 458 | 538 | 1057 | 906 | 2481 | |
| ciśnienie całkowite [Pa] | 96 | 386 | 208 | 805 | 400 | 1547 | 585 | 477 | |
| Lw(dB) | Lw(dB) | Lw(dB) | Lw(dB) | Lw(dB) | Lw(dB) | Lw(dB) | Lw(dB) | ||
| Częstotliwość Hz | 50 | - | - | 79,9 | 92,5 | 81,5 | 104,7 | 85,5 | 107,9 |
| 100 | - | - | 71,9 | 88,5 | 76,9 | 90,2 | 87 | 94,2 | |
| 250 | 49,8 | 66,9 | 63,6 | 76,4 | 74,7 | 87,3 | 74,3 | 94 | |
| 500 | 45,2 | 64,8 | 66,4 | 72,6 | 69,1 | 84,1 | 70,9 | 84,1 | |
| 1000 | 49,8 | 60,3 | 55,7 | 76,4 | 61,4 | 80 | 69,2 | 83,4 | |
| 2500 | - | - | 47,7 | 63,3 | 54,6 | 71,8 | 62,9 | 80,3 | |
| 5000 | - | - | 43,3 | 62,4 | 50 | 69,3 | 57,8 | 77,5 | |
| 10000 | - | - | 41,4 | 58 | 48,3 | 64,7 | 49,7 | 72,5 | |
| Lw (dB) | 61,6 | 80,8 | 83,9 | 98,1 | 87,3 | 105,8 | 93,6 | 110 | |
| Lw (dBA) | 52,3 | 69,7 | 71,7 | 85,8 | 75 | 89,8 | 78,3 | 94,8 | |

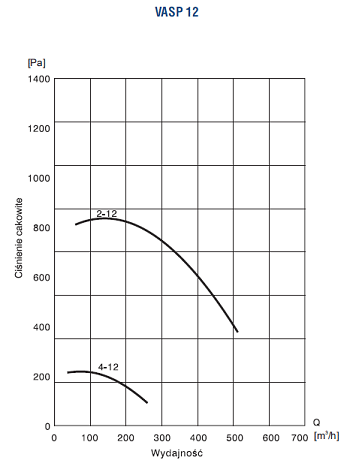

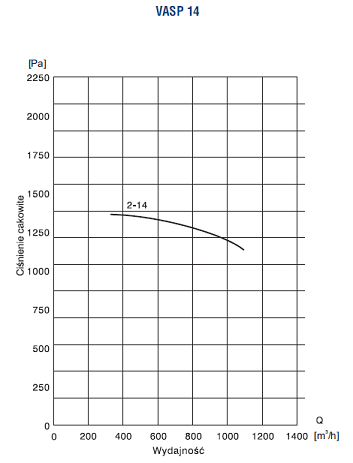

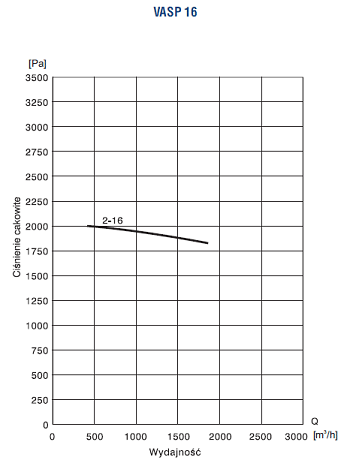

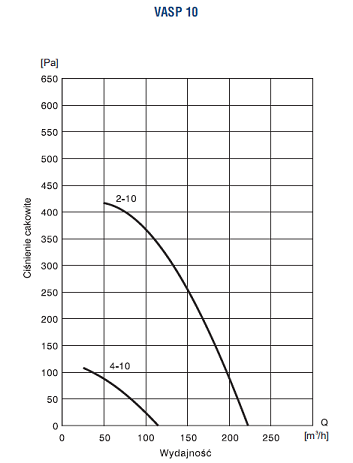

Charakterystyki
