BMD45 - Kolano
BMD45 - Kolano 45° z uszczelką wargową chemoodporne z tworzyw sztucznych
Kolano okrągłe wykonane z tworzywa termoplastycznego "plug-in" z uszczelką wielokrotną do montażu w rury.
Wykonanie:
- kolano "plug-in" system z uszczelką wargową,
- promień r=d,
- formowane ciśnieniowo do 315mm,
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741,
- podciśnienie max. 10.000Pa.
- zakończenia mufowe (MD)
- łącznie wciskowe
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Kolano B [m] - 45MD - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Kolana dostępne także w wersji 90°.
Dla kształtek z materiału PPs-el, uszczelka składa się z przewodzącego elektrycznie polimeru bazowego.
Oznaczanie:
| Typ | B2-45MD | B3-45MD | B4-45MD | B5-45MD |
|---|---|---|---|---|
| Materiał | PPs | PP | PE | PPs-el |
| Kolor |  |
 |
 |
 |
| Nazwa | polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |

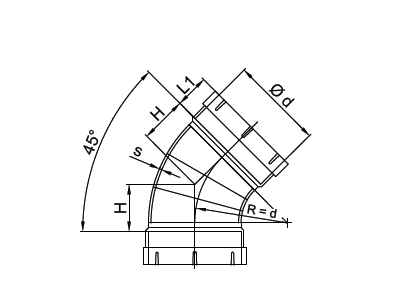

Wymiary
| PPs / PP / PE / PPs-el | ||||
|---|---|---|---|---|
| d [mm] | L1 [mm] | H [mm] | s [mm] | m [kg] |
| 0050 | 25 | 30 | 3,0 | 0,1 |
| 0063 | 25 | 32 | 3,0 | 0,1 |
| 0075 | 35 | 35 | 3,0 | 0,1 |
| 0090 | 35 | 40 | 3,0 | 0,1 |
| 0110 | 40 | 55 | 3,0 | 0,2 |
| 0125 | 40 | 53 | 3,0 | 0,3 |
| 0160 | 40 | 75 | 3,0 | 0,3 |
| 0200 | 50 | 95 | 3,0 | 0,6 |
| 0250 | 50 | 115 | 3,0 | 0,9 |
| 0315 | 50 | 140 | 3,5 | 1,9 |
