BMD90 - Kolano
BMD90 - Kolano 90° z uszczelką wargową chemoodporne z tworzyw sztucznych
Kolano okrągłe wykonane z tworzywa termoplastycznego "plug-in" z uszczelką wielokrotną do montażu w rury.
Wykonanie:
- kolano "plug-in" system z uszczelką wargową,
- promień r=d
- formowane ciśnieniowo do 315mm,
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- uszczelka wargowa po kazdej stronie
- podciśnienie max. 10.000Pa
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Kolano B[x] - 90MD - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Kolana dostępne także w wersji 45°.
Wersje materiałów:
- PPs (RAL 7037),
- PP (RAL 7032),
- PE (czarny),
- PPs-el (czarny),
Dla kształtek z materiału PPs-el, uszczelka składa się z przewodzącego elektrycznie polimeru bazowego.
Oznaczanie:
| Typ | B2-90MD | B3-90MD | B4-90MD | B5-90MD |
|---|---|---|---|---|
| Materiał | PPs | PP | PE | PPs-el |
| PPs, PP, PE, PPs-el | ||||
|---|---|---|---|---|

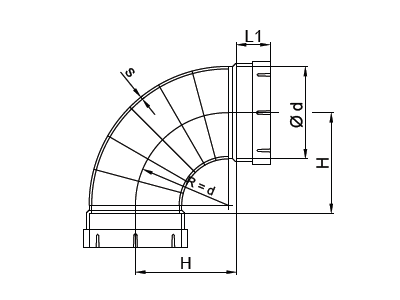

| d [mm] | L1 [mm] | H [mm] | s [mm] | m [kg] |
| 0050 | 25 | 30 | 3,0 | 0,1 |
| 0063 | 25 | 32 | 3,0 | 0,1 |
| 0075 | 35 | 35 | 3,0 | 0,2 |
| 0090 | 35 | 40 | 3,0 | 0,2 |
| 0110 | 40 | 55 | 3,0 | 0,3 |
| 0125 | 40 | 135 | 3,0 | 0,4 |
| 0160 | 40 | 75 | 3,0 | 0,5 |
| 0200 | 50 | 95 | 3,0 | 0,9 |
| 0250 | 50 | 115 | 3,0 | 1,5 |
| 0315 | 50 | 140 | 3,5 | 3,0 |
