RMD - Redukcja kielichowa z uszczelką chemooporna wykonana z tworzyw sztucznych
Redukcja symetryczna okrągła wykonana z tworzywa termoplastycznego "plug-in" z uszczelką wielokrotną do montażu w rury.
Wykonanie:
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Redukcja "plug-in" R [m] - MD - [d1] - [d2]
[m] - typ materiału
[d1][d2] - średnice kanału wentylacyjnego w mm
Dla kształtek z materiału PPs-el, uszczelka składa się z przewodzącego elektrycznie polimeru bazowego.
Oznaczanie:
Typ | R2-MD | R3-MD | R4-MD | R5-MD |
---|---|---|---|---|
Materiał | PPs | PP | PE | PPs-el |
Kolor | ![]() |
![]() |
![]() |
![]() |
Nazwa | polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
PPs / PP / PE / PPs-el | ||||||
---|---|---|---|---|---|---|

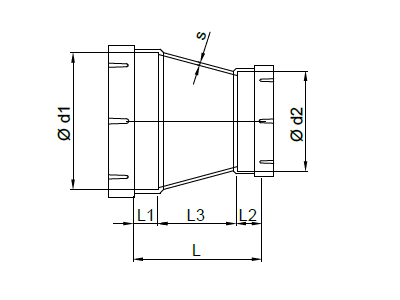

d1-d2 [mm] | L [mm] | L1 [mm] | L2 [mm] | L3 [mm] | s [mm] | m [kg] |
0063-0050 | 58 | 25 | 35 | 20 | 3 | 0,1 |
0075-0050 | 83 | 35 | 35 | 45 | 3 | 0,1 |
0075-0063 | 63 | 35 | 25 | 35 | 3 | 0,1 |
0090-0050 | 113 | 35 | 35 | 75 | 3 | 0,1 |
0090-0063 | 95 | 35 | 25 | 70 | 3 | 0,1 |
0090-0075 | 120 | 40 | 40 | 40 | 3 | 0,1 |
0110-0050 | 175 | 40 | 35 | 100 | 3 | 0,2 |
0110-0063 | 165 | 40 | 25 | 100 | 3 | 0,2 |
0110-0075 | 170 | 40 | 35 | 95 | 3 | 0,2 |
0110-0090 | 135 | 35 | 35 | 65 | 3 | 0,2 |
0125-0050 | 215 | 40 | 35 | 140 | 3 | 0,3 |
0125-0063 | 205 | 40 | 35 | 140 | 3 | 0,2 |
0125-0075 | 195 | 40 | 35 | 120 | 3 | 0,2 |
0125-0090 | 165 | 40 | 35 | 90 | 3 | 0,2 |
0125-0110 | 120 | 40 | 35 | 45 | 3 | 0,2 |
0160-0050 | 275 | 40 | 35 | 200 | 3 | 0,3 |
0160-0063 | 260 | 40 | 25 | 195 | 3 | 0,3 |
0160-0075 |
250 |
40 | 35 | 175 | 3 | 0,3 |
0160-0090 | 220 | 40 | 35 | 145 | 3 | 0,3 |
0160-0110 | 190 | 40 | 35 | 115 | 3 | 0,3 |
0160-0125 | 145 | 40 | 40 | 65 | 3 | 0,3 |
0200-0050 | 360 | 50 | 35 | 275 | 3 | 0,3 |
0200-0063 | 340 | 50 | 25 | 275 | 3 | 0,3 |
0200-0075 | 340 | 50 | 35 | 255 | 3 | 0,3 |
0200-0090 | 310 | 50 | 35 | 225 | 3 | 0,4 |
0200-0110 | 300 | 50 | 40 | 210 | 3 | 0,4 |
0200-0125 | 245 | 50 | 40 | 155 | 3 | 0,5 |
0200-0160 | 195 | 50 | 50 | 95 | 3 | 0,5 |
0250-0050 | 470 | 50 | 35 | 385 | 3 | 0,9 |
0250-0063 | 455 | 50 | 25 | 380 | 3 | 0,9 |
0250-0075 | 445 | 50 | 35 | 360 | 3 | 0,8 |
0250-0090 | 415 | 50 | 35 | 330 | 3 | 0,8 |
0250-0110 | 345 | 50 | 40 | 255 | 3 | 0,8 |
0250-0125 | 340 | 50 | 40 | 250 | 3 | 0,7 |
0250-0160 | 285 | 50 | 40 | 195 | 3 | 0,7 |
0250-0200 | 215 | 50 | 50 | 115 | 3 | 0,6 |
0315-0110 | 470 | 50 | 40 | 380 | 3 | 0,1 |
0315-0125 | 460 | 50 | 40 | 370 | 3 | 1,2 |
0315-0160 | 435 | 50 | 40 | 345 | 3 | 1,2 |
0315-0200 | 395 | 50 | 40 | 305 | 3 | 1,1 |
0315-0250 | 240 | 50 | 50 | 140 | 4 | 1,5 |
