B-45 - Kolano okrągłe 45° chemoodporne wykonane z tworzyw sztucznych

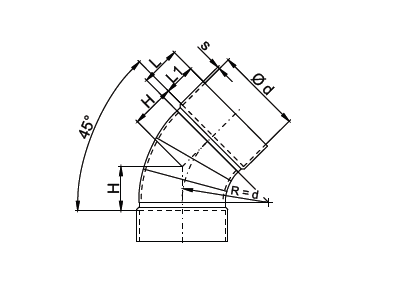

Wykonanie:

  • kolano kąt 45 °
  • promień R = D
  • formowane maszynowo do 315mm
  • formowane ręcznie od 355mm do 800mm
  • wykonanie segmentowe powyżej 800mm
  • minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
  • zakończenia mufowe (M)
  • łączenie przez klejenie/spawanie/skręcanie

Dane techniczne

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak dla materiału

Wymiarowanie:
Kolano B [m] - 45 - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm

Uwagi:
Kolana dostępne także w wersji 15°, 30°, 60°, 75° i 90°.



Oznaczanie:

Typ B1-45 B2-45 B3-45 B4-45 B5-45 B6-45 B9-45
Materiał PVC-U PPs PP PE PPs-el PVDF PVC-UV
Kolor kolor_pvc-u kolor-pps kolor_pp kolor_pe kolor_pps-el kolor-pvdf kolor-pvc-uv
Nazwa polichlorek
winylu
polipropylen
samogasnący
polipropylen polietylen polipropylen
samogasnący
elektroprzewodzący
polifluorek
winylidenu
polichlorek
winylu





Wymiary

Wymiary

d [mm]

PVC / PVC-UV

PP / PPs / PE / PPs-el / PVDF

  L
[mm]
L1
[mm]
H
[mm]
s
[mm]
m
[kg]
L
[mm]
L1
[mm]
H
[mm]
s
[mm]
m
[kg]
0050 30 25 30 3 0,1 30 25 30 3,0 0,1
0063 30 25 32 3 0,1 30 25 32 3,0 0,1
0075 40 35 35 3 0,1 40 35 35 3,0 0,1
0090 40 35 40 3 0,1 40 35 40 3,0 0,1
0110 50 40 55 3 0,2 50 40 55 3,0 0,2
0125 50 40 60 3 0,2 50 40 60 3,0 0,3
0140 50 40 70 3 0,3 50 40 70 3,0 0,3
0160 50 40 75 3 0,3 50 40 75 3,0 0,4
0180 60 50 85 3 0,4 60 50 85 3,0 0,5
0200 60 50 95 3 0,5 60 50 95 3,0 0,6
0225 60 50 105 3 0,6 60 50 105 3,5 0,8
0250 60 50 115 4 0,8 60 50 115 4,0 0,9
0280 60 50 125 3 0,9 60 50 125 4,0 1,2
0315 60 50 140 3 1,4 60 50 140 5,0 1,9
0355 60 50 160 3 1,6 60 50 160 5,0 2,3
0400 70 60 175 3 1,9 70 60 175 6,0 3,5
0450 70 60 200 3,5 3,5 70 60 200 6,0 5,1
0500 70 60 215 4 4,9 70 60 215 6,0 5,4
0560 - - - - - 110 90 250 6,0 5,8
0600 80 70 270 5 7,5 - - - - -
0630 - - - - - 110 90 280 8,0 8,2
0700 11 0 90 310 6 15,0 - - - - -
0710 - - - - - 110 90 310 8,0 10,0
0800 12 0 100 350 7 20,5 120 100 350 10,0 20,0
0900 13 0 110 410 8 34,8 130 110 410 8,0 29,0
1000 13 0 110 410 8 47,5 130 110 410 8,0 43,1
